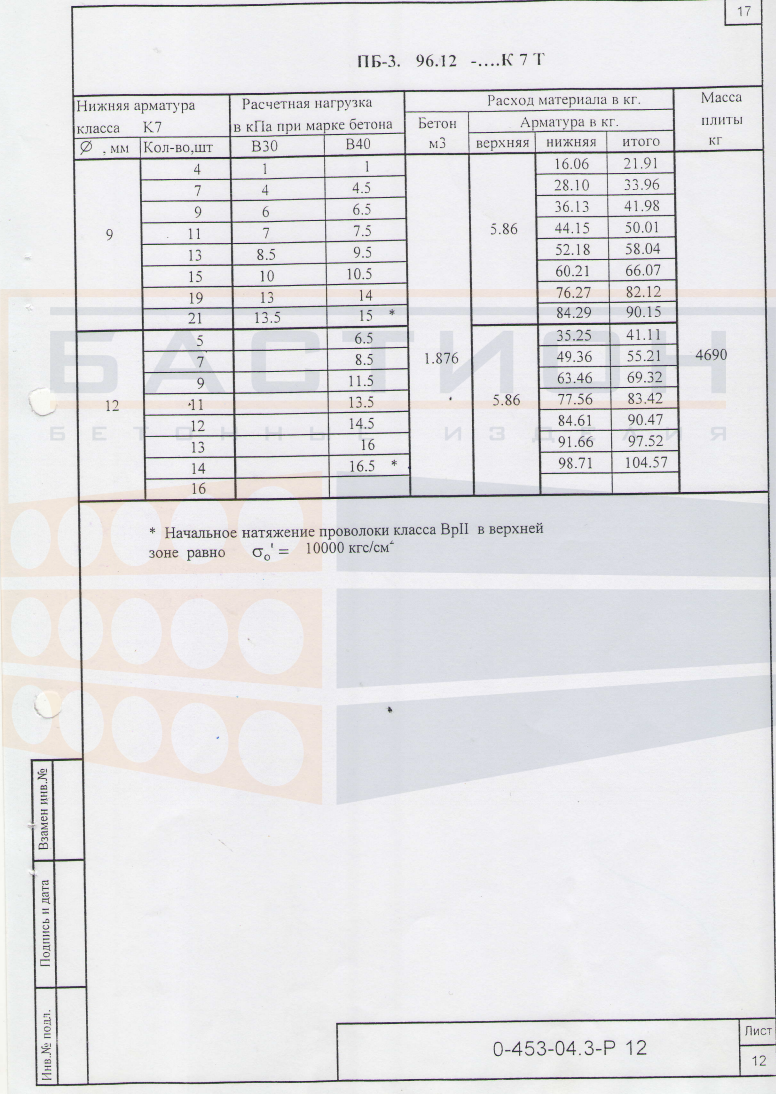

Плита перекрытия железобетонная ПБ 3.96.12

Плита перекрытия железобетонная ПБ 3.96.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Маркировка увязана с ГОСТ 26434-2015. Функция элемента — восприятие эксплуатационных нагрузок от пола, перегородок и оборудования с передачей усилий на несущие стены, балки или ригели. Пустотная структура снижает собственный вес при сохранении несущей способности в пролете.

Плита применяется в сборных и сборно-монолитных перекрытиях зданий различного назначения. Основные нагрузки — равномерно распределенные и сосредоточенные. Недостаточная глубина опирания или монтаж на неподготовленное основание приводят к перераспределению усилий и снижению несущей способности. Торцевые зоны должны быть защищены от повреждений, так как через них передается опорная реакция.

Область применения и технические особенности

Монтаж плиты выполняется на несущие стены или ригели с соблюдением проектной глубины опирания. Опирание осуществляется по двум коротким сторонам. Пустоты ориентированы вдоль пролета. Сопряжение смежных плит выполняется по шву с заполнением бетоном или раствором. Монтажные петли предназначены для строповки.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки и передавая их через торцевые зоны.
• Требуется проектная глубина опирания для равномерной передачи давления и исключения сколов кромок.
• Пустотная структура снижает массу элемента, уменьшая нагрузку на фундамент и несущие конструкции.
• Торцевые участки не должны повреждаться при строповке и разгрузке, так как через них передается опорная реакция.
• Швы между плитами заполняются по проекту цементно-песчаным раствором или бетоном для обеспечения совместной работы.
• Монтажное положение проверяется по проектным осям; отклонения от горизонтали не допускаются.
• Пустоты не используются для прокладки коммуникаций, не предусмотренных проектом, чтобы не снижать несущую способность.

Соблюдение перечисленных требований при монтаже и стыковке плит обеспечивает расчетную несущую способность перекрытия. Монтаж ведется с применением тарированных грузозахватных устройств по проекту.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В опорных зонах укладываются прокладки из упругого материала, расположенные строго по вертикали в штабеле. Высота штабеля определяется массой изделия и условиями складирования. Монтажные петли не должны опираться на основание.

Транспортировка производится в горизонтальном положении с фиксацией от смещения. Строповка выполняется за монтажные петли или специальные захваты. Запрещается перевозка навалом и разгрузка сбрасыванием. При разгрузке исключаются удары и перекосы. Хранение на складе не допускает соприкосновения с грунтом.
