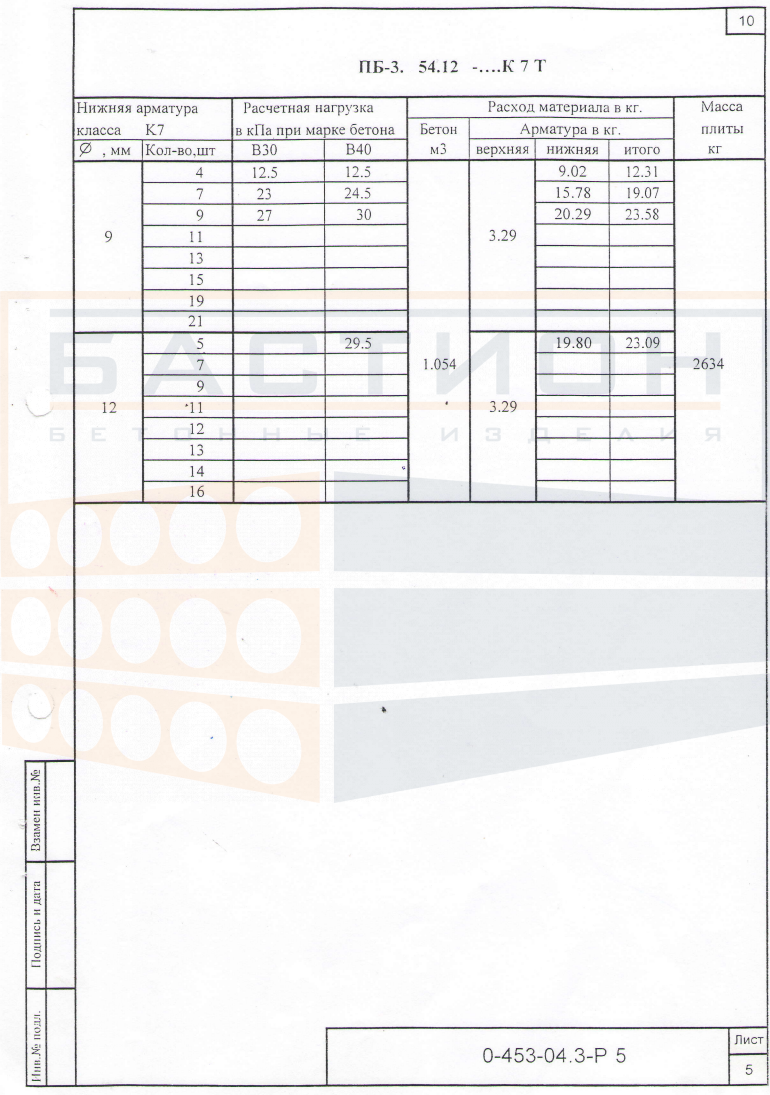

Плита перекрытия железобетонная ПБ 3.54.12

Плита перекрытия железобетонная ПБ 3.54.12 — это горизонтальный несущий элемент сборного железобетона, используемый в многоэтажных зданиях для формирования межэтажных, чердачных и технических перекрытий. Изделие воспринимает постоянные и временные нагрузки от пола, перегородок, оборудования и передает их на несущие стены, ригели или балки. Пустотная конструкция обеспечивает снижение собственного веса при сохранении требуемой жесткости в пролете.

Типоразмер ПБ 3.54.12 с высотой 300 мм и шириной 1200 мм предназначен для перекрытия пролетов, заданных проектной документацией. Изделие относится к номенклатуре пустотных плит по ГОСТ 26434-2015. При монтаже требуется обеспечить проектную глубину опирания на несущие конструкции и защиту торцевых зон от повреждений. Неправильная глубина опирания или повреждение торцов плиты могут снизить несущую способность перекрытия.

Область применения и технические особенности

Укладка плиты выполняется на выверенные опорные поверхности из кирпичной кладки, бетонных стен или металлических балок. Перед установкой проверяется отметка опорных площадок и их горизонтальность. Сопряжение плит между собой и с несущими элементами осуществляется по проектным узлам с омоноличиванием швов.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки и передавая их на стены или ригели.
• Опирание плиты выполняется на две короткие стороны; глубина опирания задается проектом и не должна быть меньше минимальных значений по серии.
• Торцевые участки плиты содержат зоны анкеровки арматуры; повреждение этих зон при монтаже недопустимо.
• Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы перекрытия.
• Пустоты плиты не используются для прокладки инженерных коммуникаций без дополнительных расчетов и усиления.
• Монтаж плиты выполняется с использованием строповочных петель, расположенных в верхней плоскости; усилия при подъеме должны быть направлены вертикально.
• После установки проверяется горизонтальность плиты; при необходимости производится выравнивание с помощью стальных подкладок.

Требования к монтажу и эксплуатации плит перекрытия регламентируются проектной документацией, разработанной на основе норм проектирования железобетонных конструкций. Нарушение правил установки или эксплуатации может привести к трещинообразованию и снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании с прокладками в опорных зонах. Прокладки всех рядов должны располагаться строго по вертикали для исключения изгиба плит. Высота штабеля ограничивается массой изделия и правилами безопасности. Хранение навалом или с опиранием на углы не допускается.

Перевозка плит осуществляется на автомобильном транспорте с фиксацией от продольных и поперечных смещений. При погрузке плиты опираются на опорные балки через деревянные прокладки, повторяющие опорные зоны. Укладка плит в несколько ярусов допускается при условии надежного крепления каждого яруса. Запрещается перевозка плит навалом или с опиранием на монтажные петли. При разгрузке необходимо исключить удары и перекосы, повреждение кромок и торцов не допускается.
