Плита перекрытия железобетонная ПБ 3.63.12

Плита перекрытия железобетонная ПБ 3.63.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие выполнено из тяжелого бетона и оснащено внутренним стальным армированием, что обеспечивает восприятие эксплуатационных нагрузок от полов, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, ригели или балки. Пустотная конструкция снижает собственный вес плиты при сохранении несущей способности, что позволяет уменьшить нагрузку на фундамент и упростить монтаж. Маркировка изделия связана с требованиями ГОСТ 26434-2015, который регламентирует типоразмеры и технические параметры плит перекрытия.

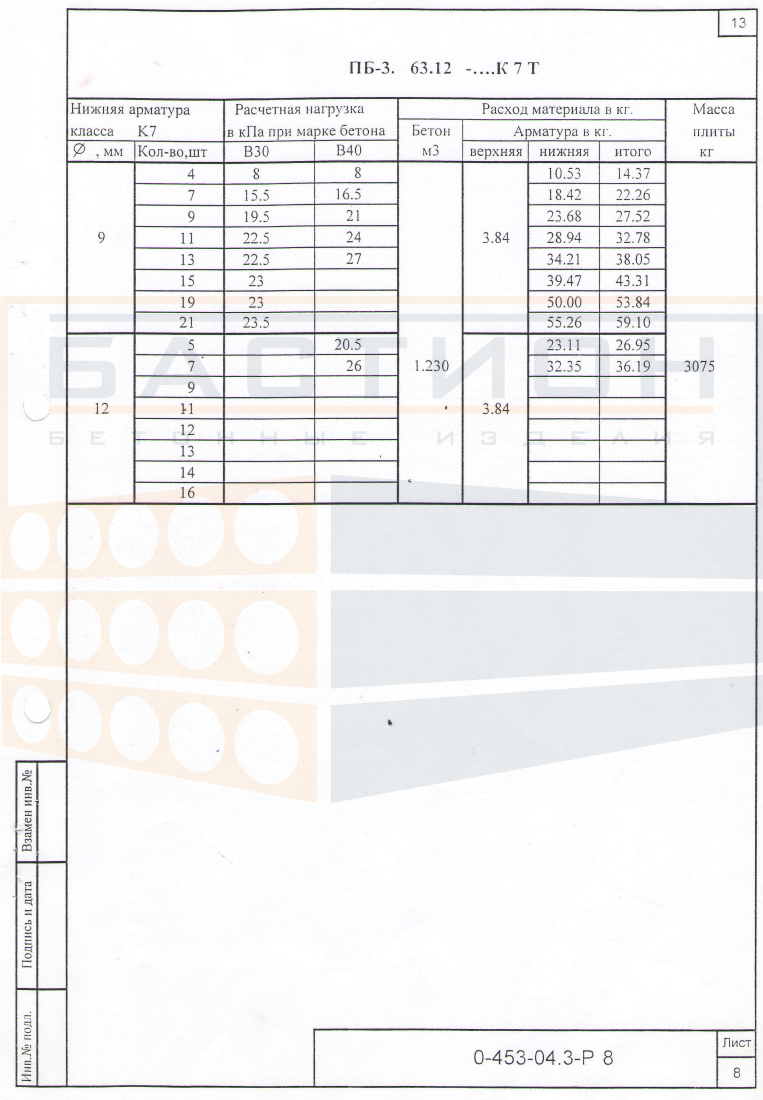

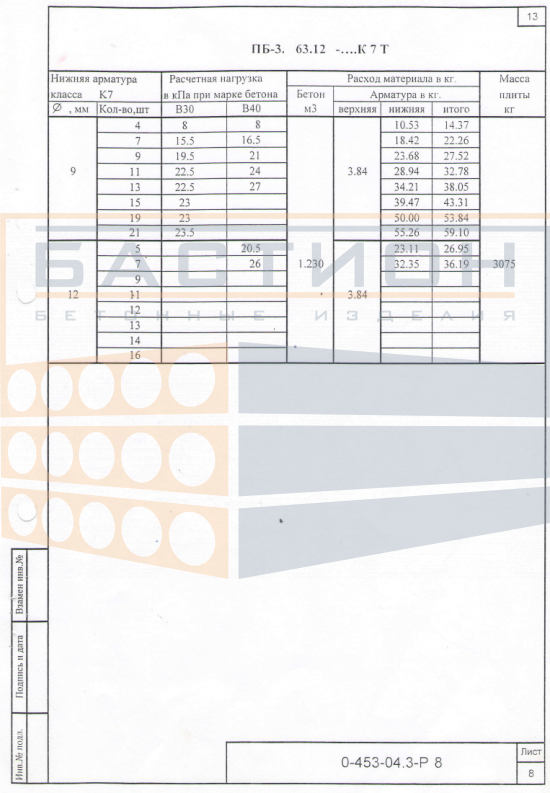

Плиты ПБ серии 3.63.12 применяются в жилых, общественных и промышленных зданиях с опиранием на продольные несущие стены или поперечные ригели. Типоразмер относится к решениям, описанным в серии 0-453.04 (выпуск 3), где уточняются узлы опирания и стыковки. Недостаточная глубина опирания или повреждение торцевых зон при монтаже могут привести к снижению несущей способности и деформациям перекрытия. Поэтому проектные отметки и схему раскладки следует проверять до начала монтажных работ.

Область применения и технические особенности

Монтаж плит ПБ выполняется в проектное положение с опиранием на заранее подготовленные опорные поверхности. Опирание осуществляется по двум параллельным сторонам, ширина опорной площадки задается рабочим проектом. Пустоты плиты не предназначены для прокладки коммуникаций, не предусмотренных проектной документацией. После укладки плит производится заполнение швов и анкеровка для обеспечения дискретности перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от вышележащих конструкций и временных воздействий.
• Глубина опирания должна соответствовать проектным значениям, заложенным в рабочей документации; отклонение от норм может вызвать трещинообразование в приопорных зонах.
• Пустотная структура обеспечивает снижение массы изделия без потери жесткости, что облегчает транспортировку и монтаж при сохранении проектной несущей способности.
• Сопряжение смежных плит выполняется через омоноличивание швов и установку анкерных связей, что превращает набор отдельных элементов в единую жесткую диафрагму перекрытия.
• При строповке и разгрузке запрещается допускать удары и повреждения торцов плиты, так как это нарушает работу закладных деталей и арматурных выпусков.
• Монтажное положение плиты выверяется по осям и отметкам до снятия строповочных приспособлений; не допускается опирание на невыровненное основание или выступающие элементы.
• Перед укладкой необходимо проверить состояние монтажных петель: наличие деформаций или износа служит основанием для запрета использования.

Работоспособность перекрытия в значительной степени зависит от правильности опирания и качества омоноличивания стыков. Серия 0-453.04 (выпуск 3) содержит типовые узлы и указания по установке плит, которые должны выполняться при производстве работ.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном, очищенном от мусора основании. Под опорные зоны укладываются деревянные или бетонные прокладки, расположение которых должно совпадать по вертикали для избежания изгибающих нагрузок. Верхний ряд штабеля накрывается защитным материалом для предотвращения попадания влаги и загрязнений. Маркировка и монтажные петли должны оставаться доступными для осмотра.

Транспортировка плит выполняется в кузове специализированного транспорта с обязательной фиксацией от смещения и перекоса. Запрещается перевозка изделий навалом или с опиранием на торцевые грани. Погрузка и разгрузка производятся с использованием траверс или строп, обеспечивающих равномерный захват за монтажные петли. Исключаются рывки и удары, способные повредить бетон и арматуру. Схема строповки должна исключать опирание на пустотные участки и соответствовать указаниям маркировочной документации.
