Плита перекрытия железобетонная ПБ 3.90.12

Плита перекрытия железобетонная ПБ 3.90.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона и оснащено внутренним стальным армированием, что обеспечивает восприятие эксплуатационных нагрузок и передачу усилий на несущие стены, балки или ригели. Пустотная конфигурация плиты позволяет снизить собственную массу конструкции при сохранении требуемой несущей способности.

Конструкция рассчитана на равномерно распределенные нагрузки от собственного веса, перегородок, оборудования и временных воздействий. Применяется в зданиях с опиранием на продольные несущие стены или ригели каркаса. Недостаточная глубина опирания или повреждение торцов снижают эксплуатационную надежность перекрытия.

Область применения и технические особенности

Монтаж плиты ПБ 3.90.12 выполняется на выровненный слой раствора. Перед установкой проверяются опорные поверхности. Плита укладывается с обеспечением проектной глубины опирания. После выверки швы между плитами омоноличиваются.

• Плита работает в пролете между опорами, передавая нагрузку на несущие конструкции.
• Пустотная структура снижает вес, но требует осторожности при строповке для исключения повреждения ребер.
• Опорные зоны плиты несут основную нагрузку; их повреждение при монтаже недопустимо.
• Глубина опирания контролируется по проекту.
• Швы между плитами после укладки заполняются бетоном для создания жесткого диска.
• Строповка производится за монтажные петли или с использованием мягких захватов.

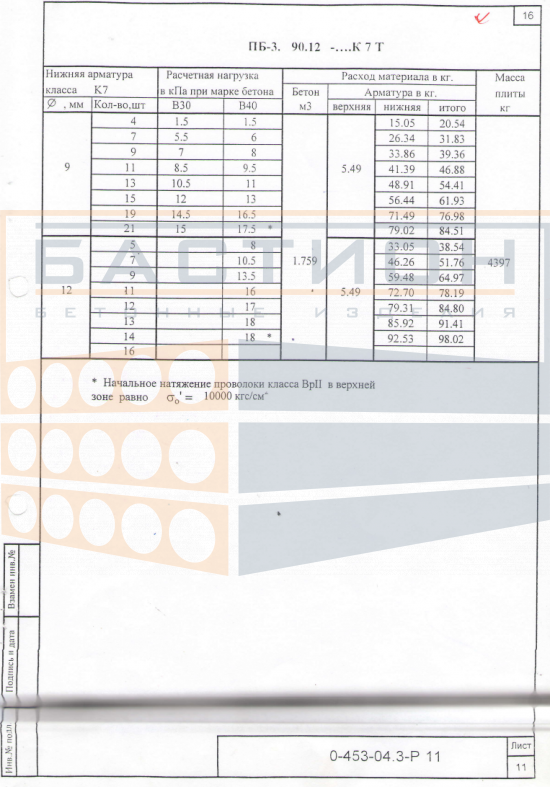

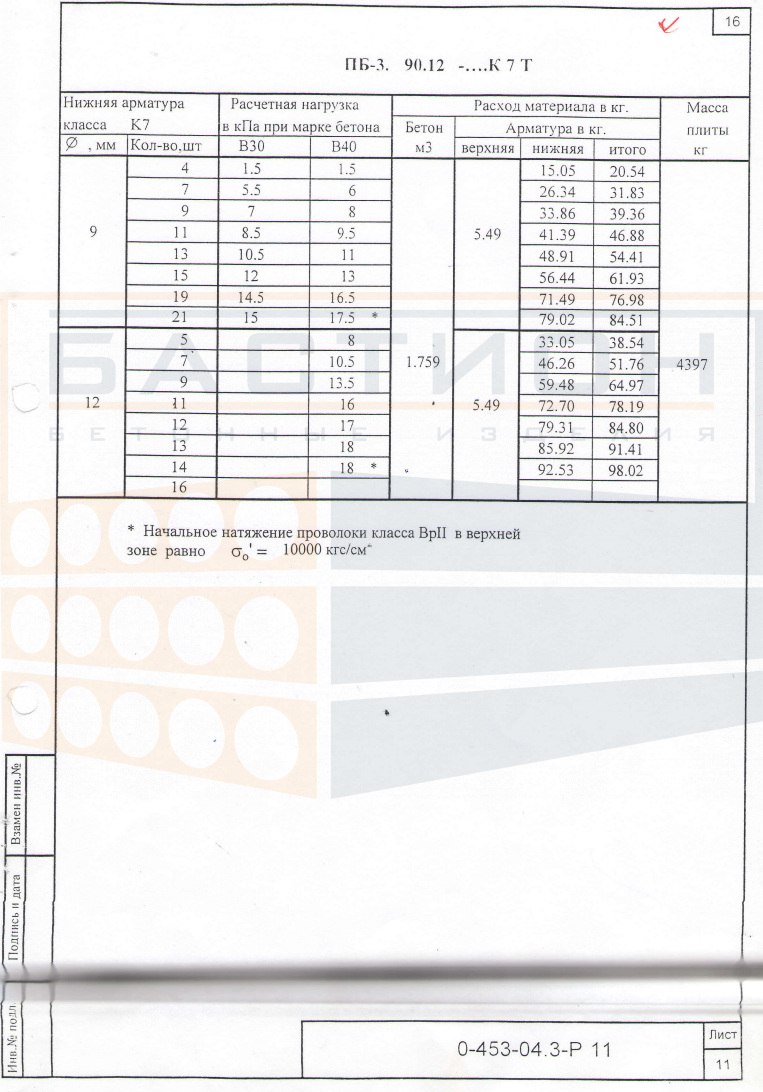

Выбор крана для монтажа производится с учетом массы плиты, составляющей 4397 кг, и ее габаритных размеров, обеспечивающих правильный захват.

Правила хранения и транспортировки изделия

Плиты перекрытия ПБ 3.90.12 складируются в горизонтальном положении на твердое ровное основание, исключающее неравномерную просадку. Между рядами укладываются прокладки из дерева или другого материала, располагаемые строго по вертикали в местах опорных зон — как правило, на расстоянии 600 мм от торцов плиты. Высота штабеля устанавливается по проекту складирования.

Погрузка плит на транспортное средство производится с использованием траверс или мягких строп, исключающих повреждение бетона. Каждая плита фиксируется от продольного и поперечного смещения упорами и растяжками. Перевозка навалом запрещена. Разгрузка выполняется краном без сбрасывания и ударов.
