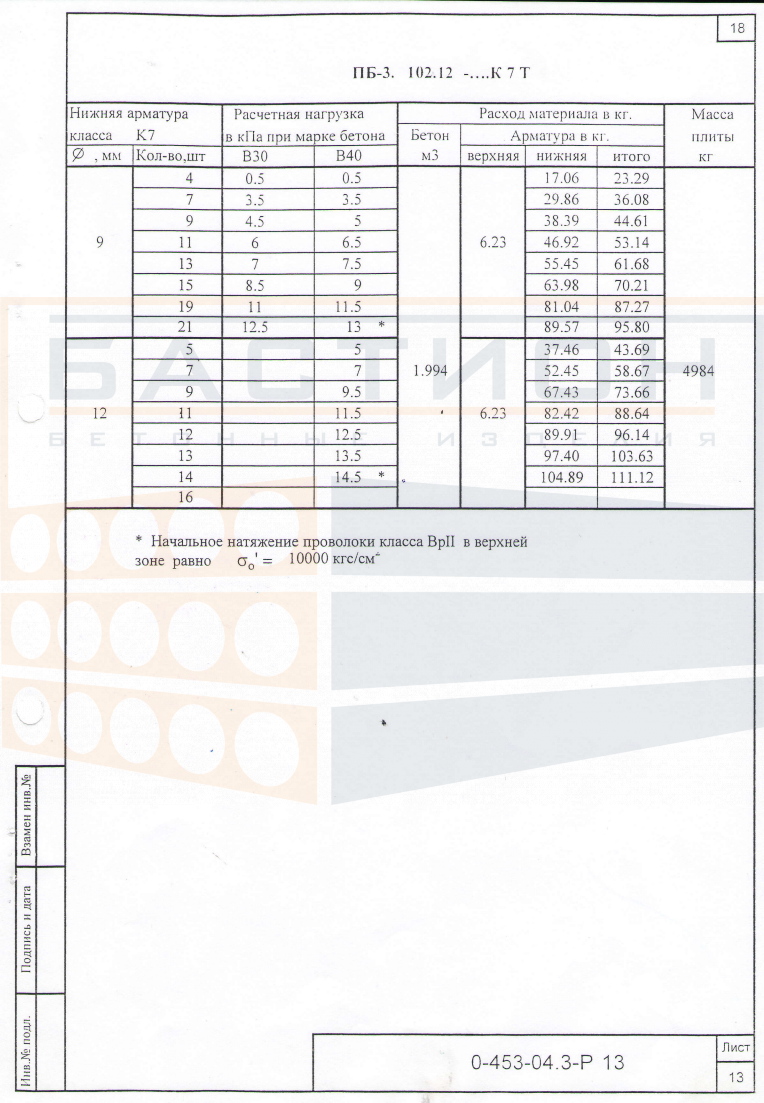

Плита перекрытия железобетонная ПБ 3.102.12

Плита перекрытия железобетонная ПБ 3.102.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии пустотных плит, предусматривающих снижение собственного веса конструкции при сохранении несущей способности за счёт внутренних каналов. Внутреннее стальное армирование обеспечивает восприятие изгибающих нагрузок в пролёте. Маркировка изделия соответствует номенклатуре по ГОСТ 26434-2015.

Плита эксплуатируется в зданиях с несущими стенами, ригелями или балками. Передача нагрузки от пола, перегородок, оборудования и временных воздействий осуществляется через опорные зоны. Нарушение проектной глубины опирания или схемы приводит к перераспределению усилий и снижению надёжности перекрытия. Установка выполняется по разбивочным осям с проверкой отметок опорных площадок.

Область применения и технические особенности

Монтаж плиты ПБ 3.102.12 производится на предварительно подготовленные опорные поверхности из кирпичной кладки, железобетона или металлоконструкций. Глубина опирания задаётся проектной документацией и должна быть не менее установленных минимальных значений. Пустотные каналы плиты не предназначены для прокладки коммуникаций без согласования с проектом, так как ослабление сечения снижает несущую способность. Стыки между смежными плитами заполняются цементно-песчаным раствором или бетоном класса не ниже проектного. Анкеровка плит в несущие конструкции выполняется в соответствии с решением серии.

• Воспринимает постоянные и временные нагрузки, передавая их на опоры через опорные зоны.
• Торцевые участки являются зонами концентрации напряжений, поэтому повреждения торцов при строповке или монтаже не допускаются.
• Пустотные каналы снижают массу изделия, облегчая транспортировку и подбор монтажного крана, но не отменяют необходимость точного опирания.
• При монтаже нескольких плит в ряду выравнивание лицевых поверхностей по отметке обязательно для равномерной передачи нагрузки.
• Сопряжение плиты с опорой требует устройства выравнивающего слоя из раствора для исключения точечных контактов.
• Сверление или пробивка отверстий в опорных зонах и местах прохождения арматуры запрещены без проектного обоснования.

Выполнение перечисленных требований обеспечивает совместную работу плиты с несущим каркасом здания и предотвращает дефекты, связанные с неравномерной осадкой или перекосом перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном основании. Прокладки укладываются в местах, соответствующих опорным зонам, строго по вертикали в каждом ряду штабеля. Высота штабеля ограничивается нагрузкой на нижний ряд и условиями склада.

Транспортировка выполняется в горизонтальном положении с опиранием на ложементы, расположенные в зонах опорных реакций. Изделия надёжно фиксируются продольными и поперечными упорами от смещения. Погрузка и выгрузка осуществляются с использованием всех монтажных петель, равномерно нагружая каждую. Перевозка навалом или с опиранием на слабые кромки не допускается.
