Плита перекрытия железобетонная ПБ 3.72.12

Плита перекрытия железобетонная ПБ 3.72.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к номенклатуре пустотных плит, предусмотренных ГОСТ 26434-2015, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Конструкция плиты обеспечивает снижение собственного веса при сохранении несущей способности за счет продольных пустот.

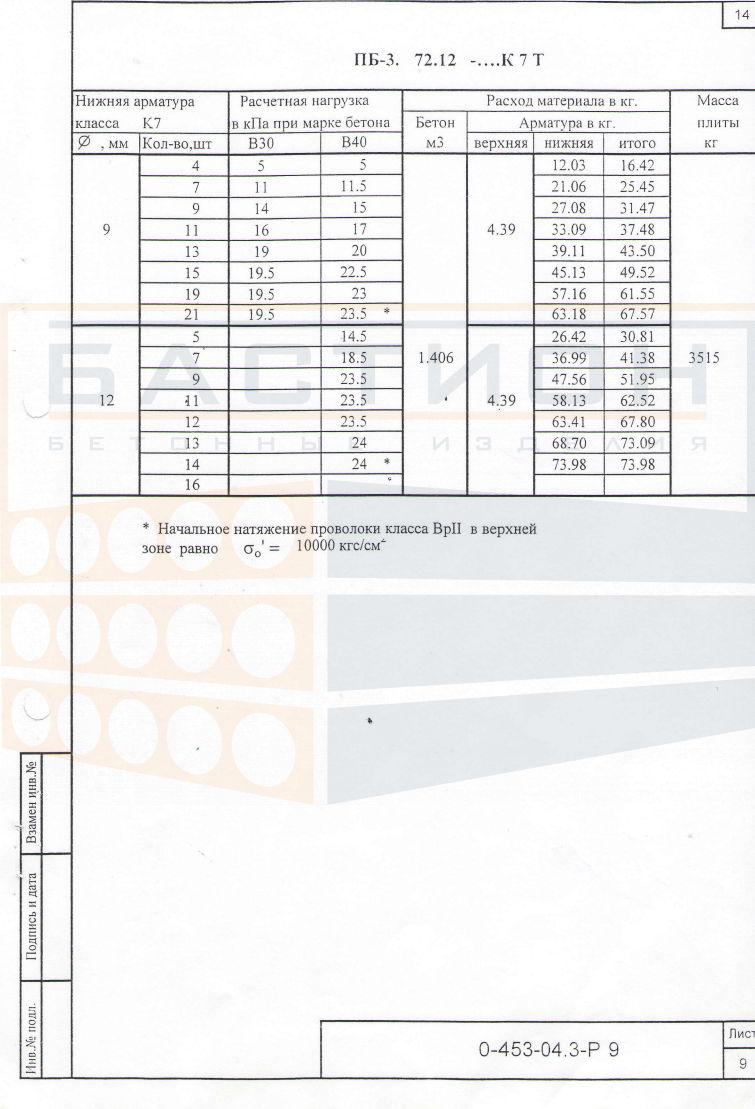

Плита перекрытия ПБ 3.72.12 имеет массу 3515 кг, что определяет требования к грузоподъемности монтажного оборудования. Торцевые зоны плиты являются опорными и не должны повреждаться при строповке и разгрузке. Монтаж плиты выполняется на выровненное основание из раствора или упругих прокладок с проектной глубиной опирания. Отклонение от горизонтали и перекос плиты при установке не допускаются, так как это нарушает распределение нагрузки в пролете. Сопряжение плит между собой и с несущими элементами выполняется с заполнением продольных и поперечных швов бетонной смесью по проектному решению.

Область применения и технические особенности

Плиты перекрытия ПБ применяются в качестве сборных элементов перекрытий в жилых, общественных и производственных зданиях. Работа плиты в пролете предполагает опирание на две стороны — на несущие стены или ригели. Для обеспечения совместной работы элементов перекрытия швы между плитами омоноличиваются, а в необходимых случаях устанавливаются анкерные связи. Пустоты плит не используются для прокладки коммуникаций, если это не предусмотрено проектом. Особое внимание при монтаже уделяется сохранности опорных зон и отсутствию повреждений нижней плоскости.

• Плита перекрытия ПБ 3.72.12 работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели. Длина пролета и глубина опирания задаются проектной документацией.
• Опорные зоны плиты (торцы) не должны иметь сколов, трещин и выкрошиваний бетона, так как это снижает несущую способность в зоне передачи усилий.
• Монтаж плиты выполняется с выверкой по отметкам и осям, с обязательным контролем горизонтальности и отсутствия перекоса. Отклонения не должны превышать значений, установленных для сборных железобетонных конструкций.
• Сопряжение смежных плит предусматривает заполнение продольных швов бетоном класса не ниже, чем для плиты, что обеспечивает распределение нагрузки между элементами.
• Запрещается опирание плиты на несущие элементы менее проектной глубины, а также монтаж на неподготовленное основание с перепадами высот.
• Пустоты плиты не предназначены для прокладки инженерных сетей без согласования с проектом, так как это нарушает работу сечения.
• Нижняя плоскость плиты является лицевой, поэтому не допускается образование сколов, трещин и оголений арматуры при монтаже.

Таким образом, правильный монтаж плиты перекрытия ПБ 3.72.12 с соблюдением проектных параметров опирания, выверкой горизонтальности и качественным омоноличиванием швов обеспечивает надежную работу перекрытия в составе здания.

Правила хранения и транспортировки изделия

Плиты перекрытия ПБ 3.72.12 складируются в горизонтальном положении на ровной площадке, исключающей неравномерную осадку основания. Под каждую опорную зону укладываются деревянные прокладки, расположенные строго по одной вертикали в штабеле. Высота штабеля рассчитывается с учетом массы изделий и прочности нижних плит.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на деревянные ложементы или прокладки. Крепление плит в кузове должно предотвращать смещение и перекос при перевозке. При погрузке и разгрузке не допускается свободное падение, удары по торцам и опирание на слабые кромки. Запрещается перевозка плит навалом. Монтажные петли перед погрузкой осматриваются на предмет повреждений.
