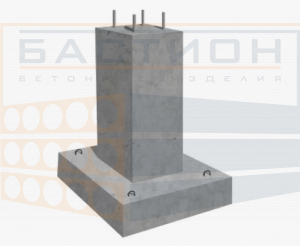

Фундамент стаканного типа ФФ4-4

Стандарт изготовления изделия: Серия 1.412.1-4

Фундаменты монолитные ФФ4-4 представляют собой железобетонные сборные конструкции, состоящие из массивной прямоугольной плиты и вертикального блока квадратного сечения, размещенного на ней. В поперечном сечении конструкция напоминает перевернутую букву «Т».

Применение

Фундаменты ФФ4-4 используются в строительстве промышленных зданий и сооружений. Они устанавливаются в грунт и служат основанием для железобетонных стоек фахверка. Конструкции рассчитаны на эксплуатацию в районах с давлением грунта от 15 до 60 тс/м² и могут применяться в зонах с сейсмичностью до 9 баллов по шкале Рихтера. Не допускается использование на вечномерзлых грунтах и в районах горных выработок. При проектировании необходимо учитывать требования СНиП II-28-73 в зависимости от условий эксплуатации.

Расшифровка маркировки

Маркировка наносится на конструкцию для облегчения сортировки и подбора изделий в проектной документации. Обозначение ФФ4-4 расшифровывается следующим образом:

• ФФ — фундамент фахверковый.
• 4 — типоразмер, зависящий от размеров подошвы.
• 4 — типоразмер, зависящий от высоты конструкции.

Материалы и производство

Фундаменты ФФ4-4 изготавливаются из тяжелого бетона М150 по прочности на сжатие, соответствующего ГОСТ 7473-76. Толщина защитного слоя бетона составляет 35 мм. Показатели морозостойкости и водонепроницаемости подбираются индивидуально в зависимости от климатических условий.

Арматурные каркасы выполняются из плоских сварных сеток. Для повышения прочности применяются вертикальные сетки, устанавливаемые вдоль граней, перпендикулярных нагрузкам от колонн. Используется сталь классов AI и AII (ГОСТ 5781-75), а также AIII (ГОСТ 5.1459-72). Все металлические элементы подвергаются антикоррозионной обработке. Дополнительно конструкции проходят гидроизоляцию для защиты от воздействия грунтовых вод.

Контроль качества

Качество изделий проверяется испытаниями на прочность и трещиностойкость. Геометрические параметры сверяются с рабочими чертежами Серии 1.412.1-4. Изделия с повреждениями, такими как трещины, сколы или оголенная арматура, не допускаются к эксплуатации и подлежат выбраковке.

Технические характеристики

• Артикул: TUB234511
• Длина: 2400 мм
• Ширина: 2100 мм
• Высота: 3000 мм
• Вес изделия: 10325 кг

Транспортировка и хранение

Фундаменты ФФ4-4 относятся к негабаритным изделиям, поэтому их транспортировка и складирование не предусмотрены. Сборка осуществляется непосредственно на строительной площадке. Перед установкой формируется бетонное основание толщиной 100 мм из бетона М50. Допускается перевозка пространственных арматурных каркасов при условии сохранения их геометрических параметров.

При монтаже необходимо соблюдать технику безопасности и точность геометрических форм, так как от этого зависит долговечность и надежность строящегося объекта.
