Фундамент стаканного типа ФФ1-3

Стандарт изготовления изделия: Серия 1.412.1-4

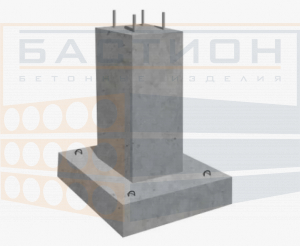

Фундаменты монолитные ФФ1-3 — это железобетонные сборные конструкции, состоящие из плиты основания и вертикального подколонника квадратного сечения. В поперечном разрезе изделие имеет форму перевернутой буквы «Т».

Область применения

Фундаменты ФФ1-3 используются при строительстве промышленных зданий и сооружений. Они устанавливаются на естественные грунты в качестве основания для железобетонных стоек фахверка. Данные конструкции рассчитаны на эксплуатацию при давлении грунтов на основание от 15 до 60 тс/м².

Допускается использование в районах с сейсмической активностью до 9 баллов по шкале Рихтера. Однако применение на вечномерзлых грунтах и в горных выработках не предусмотрено. При проектировании следует учитывать агрессивность окружающей среды в соответствии с требованиями СНиП II-28-73.

Маркировка

Обозначение ФФ1-3 расшифровывается следующим образом:

• ФФ — фундамент фахверковый;
• 1 — типоразмер, определяющий размеры подошвы;
• 3 — типоразмер, зависящий от высоты конструкции.

Материалы и технология производства

Фундаменты ФФ1-3 изготавливаются из тяжелого бетона марки М150, соответствующего требованиям ГОСТ 7473-76. Морозостойкость и водонепроницаемость бетона подбираются с учетом климатических условий. Толщина защитного слоя бетона составляет 35 мм.

Конструкция армируется сварными плоскими сетками. Для повышения прочности применяются вертикальные сетки, установленные вдоль боковых граней, что увеличивает сопротивляемость горизонтальным нагрузкам. Используется арматура классов AI и AII (ГОСТ 5781-75) и AIII (ГОСТ 5.1459-72). Все металлические элементы подвергаются антикоррозионной обработке.

Для защиты от воздействия грунтовых вод фундаменты проходят дополнительную гидроизоляционную обработку.

Контроль качества

Каждое изделие проходит испытания на прочность и трещиностойкость. Контроль геометрических размеров осуществляется в соответствии с рабочими чертежами Серии 1.412.1-4. Фундаменты с дефектами, такими как оголенная арматура, трещины или сколы, подлежат отбраковке.

Технические характеристики

• Артикул: TUB234492
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 2400 мм
• Вес: 5950 кг

Транспортировка и хранение

Фундаменты ФФ1-3 относятся к негабаритным изделиям, не предназначенным для транспортировки и складирования. Их монтаж выполняется непосредственно на строительной площадке.

Перед установкой формируется бетонное основание толщиной 100 мм (бетон М50). Допускается транспортировка пространственных арматурных каркасов с сохранением их геометрии. Подколоник отливается после монтажа плиты.

Соблюдение технологий монтажа и точности геометрии конструкции обеспечивает надежность и долговечность строящегося объекта.

Закажите фундаменты стаканного типа ФФ1-3 у нас — гарантия качества и оперативная доставка!
