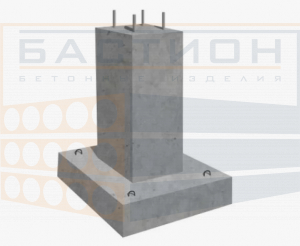

Фундамент стаканного типа ФФ1-4

Стандарт изготовления изделия: Серия 1.412.1-4

Фундаменты монолитные ФФ1-4 — железобетонные сборные конструкции, состоящие из прямоугольной плиты основания и вертикального подколонника квадратного сечения. В поперечном сечении форма изделия напоминает перевернутую букву «Т».

Область применения

Фундаменты ФФ1-4 предназначены для установки железобетонных стоек фахверка при строительстве промышленных зданий и сооружений. Закладываются в грунт, служа прочным основанием для несущих конструкций. Рассчитаны на эксплуатацию при давлении грунтов на основание от 15 до 60 тс/м².

Допускается применение в зонах с сейсмической активностью до 9 баллов по шкале Рихтера. Однако использование на вечномерзлых грунтах и в районах горных выработок не предусмотрено. При проектировании необходимо учитывать агрессивность среды в соответствии с нормами СНиП II-28-73.

Маркировка

Обозначение ФФ1-4 расшифровывается следующим образом:

• ФФ — фундамент фахверковый;
• 1 — типоразмер, определяющий размеры подошвы;
• 4 — типоразмер, зависящий от высоты конструкции.

Материалы и технология производства

Изготовление фундаментов ФФ1-4 осуществляется из тяжелого бетона марки М150, соответствующего требованиям ГОСТ 7473-76. Морозостойкость и водонепроницаемость подбираются с учетом климатических условий. Толщина защитного слоя бетона составляет 35 мм.

Армирование конструкции выполняется с использованием плоских сварных сеток. Для повышения несущей способности применяются вертикальные сетки, размещенные вдоль боковых граней, что увеличивает сопротивляемость горизонтальным нагрузкам от фахверковых колонн. Используется арматура классов AI и AII (ГОСТ 5781-75) и AIII (ГОСТ 5.1459-72). Все металлические элементы подвергаются антикоррозионной обработке.

Для защиты от воздействия грунтовых вод фундаменты проходят дополнительную гидроизоляционную обработку.

Контроль качества

Фундаменты проходят испытания на прочность и трещиностойкость. Контроль геометрических размеров осуществляется в соответствии с рабочими чертежами Серии 1.412.1-4. Изделия с дефектами, такими как оголенная арматура, трещины или сколы, подлежат отбраковке.

Технические характеристики

• Артикул: TUB234493
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 3000 мм
• Вес: 7150 кг

Транспортировка и хранение

Фундаменты ФФ1-4 относятся к негабаритным изделиям, не предназначенным для транспортировки и складирования. Их монтаж осуществляется непосредственно на строительной площадке.

Перед установкой выполняется подготовка заглубленного участка с бетонным основанием толщиной 100 мм (бетон М50). Допускается транспортировка пространственных арматурных каркасов при условии сохранения их геометрии. Подколоник формуется после монтажа плиты.

Соблюдение технологии монтажа и точности геометрических параметров конструкции обеспечивает надежность и долговечность возводимого объекта.

Закажите фундаменты стаканного типа ФФ1-4 у нас — гарантия качества и оперативная доставка!
