Фундамент стаканного типа ФФ2-2

Стандарт изготовления изделия: Серия 1.412.1-4

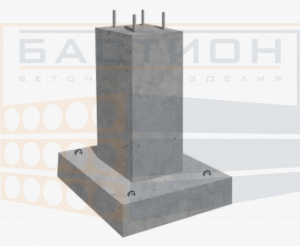

Фундаменты монолитные ФФ2-2 — железобетонные сборные конструкции, состоящие из прямоугольной плиты и вертикального блока квадратного сечения. В поперечном сечении изделие напоминает перевернутую букву «Т».

Область применения

Фундаменты ФФ2-2 используются при возведении промышленных зданий и сооружений. Они укладываются на естественные основания и служат опорой для железобетонных стоек фахверка. Конструкция рассчитана на давление грунта от 15 до 60 тс/м².

Допускается эксплуатация в районах с сейсмичностью до 9 баллов по шкале Рихтера. Фундаменты не предназначены для использования на вечномерзлых грунтах и в зонах горных выработок. Проектирование выполняется с учетом агрессивности среды в соответствии с требованиями СНиП II-28-73.

Маркировка

Обозначение ФФ2-2 расшифровывается следующим образом:

• ФФ — фундамент фахверковый;
• 2 — типоразмер, определяющий размеры подошвы;
• 2 — типоразмер, зависящий от высоты конструкции.

Материалы и технология производства

Фундаменты ФФ2-2 изготавливаются из тяжелого бетона марки М150, соответствующего ГОСТ 7473-76. Показатели морозостойкости и водонепроницаемости подбираются индивидуально с учетом климатических условий строительства. Толщина защитного слоя бетона составляет 35 мм.

Арматурные каркасы выполняются из сварных плоских сеток. Для повышения прочности конструкции применяются вертикальные сетки, размещенные вдоль боковых граней. Используются стали классов AI и AII (ГОСТ 5781-75) и AIII (ГОСТ 5.1459-72). Металлические элементы проходят антикоррозионную обработку.

Дополнительно выполняется гидроизоляционная обработка, защищающая конструкцию от воздействия грунтовых вод.

Контроль качества

Фундаменты ФФ2-2 проходят испытания на прочность и трещиностойкость. Геометрические параметры проверяются в соответствии с рабочими чертежами Серии 1.412.1-4. Изделия с дефектами (трещины, сколы, оголенная арматура) не допускаются к эксплуатации.

Технические характеристики

• Артикул: TUB234497
• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 1800 мм
• Вес: 5475 кг

Транспортировка и хранение

Фундаменты ФФ2-2 относятся к негабаритным изделиям, их транспортировка невозможна, а складирование не предусмотрено. Установка осуществляется непосредственно на строительной площадке.

Перед монтажом выполняется подготовка заглубленного участка с бетонным основанием толщиной 100 мм (бетон М50). Допускается перевозка пространственных каркасов с сохранением их геометрии. Подколоник формуется после установки плиты.

Соблюдение строительных норм и точности геометрии конструкции обеспечивает надежность и долговечность возводимого объекта.
