Фундамент стаканного типа ФФ6-5

Стандарт изготовления изделия

Серия 1.412.1-4

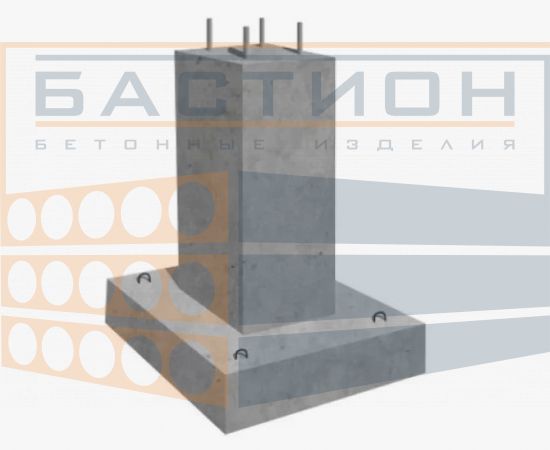

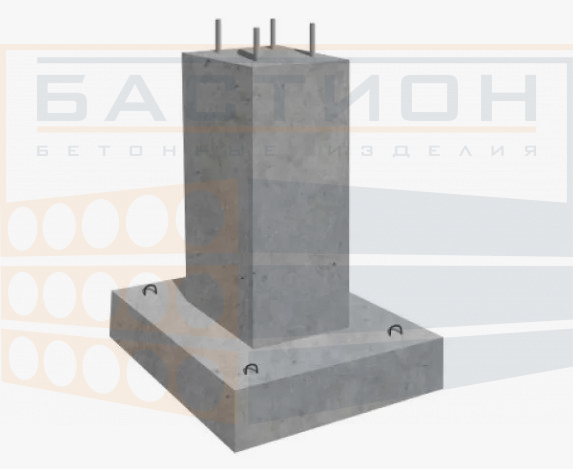

Фундаменты монолитные ФФ6-5 – железобетонные сборные изделия, имеющие форму прямоугольной плиты с размещенным на ней вытянутым вверх блоком квадратного сечения. В поперечном сечении конструкция напоминает перевернутую букву «Т». Выполняются из двух частей: плиты и подколонника.

Область применения

Унифицированные железобетонные монолитные фундаменты применяются при строительстве производственных зданий и сооружений. Используются на естественных основаниях под железобетонные стойки фахверка. Они закладываются в грунт и служат основой будущего сооружения. Подходят для районов с давлением грунтов на основание от 15 до 60 тс/м². Допускается использование на территориях с сейсмичностью до 9 баллов по шкале Рихтера. Не подходят для применения на вечномерзлых грунтах и в районах горных выработок. Разрабатывая проект застройки с учетом агрессивности среды, необходимо учитывать требования СНиП II-28-73.

Расшифровка маркировки

На конструкции нанесены маркировочные обозначения, упрощающие процесс сортировки и поиска. Согласно Серии 1.412.1-4, маркировка ФФ6-5 расшифровывается следующим образом:

• ФФ – фундамент фахверковый;
• 6 – типоразмер, зависящий от размеров подошвы;
• 5 – типоразмер, зависящий от высоты конструкции.

Материалы и производство

Изготовление монолитных фундаментов под колонны фахверков ФФ6-5 осуществляется из тяжелого бетона марки М150 по прочности на сжатие. Бетон должен соответствовать требованиям ГОСТ 7473-76. Показатели морозостойкости и водонепроницаемости подбираются индивидуально в зависимости от климатических условий района строительства. Защитный слой бетона составляет 35 мм.

Арматурные каркасы изготавливаются из плоских сварных сеток. Для увеличения несущей способности применяются вертикальные сетки, укладываемые вдоль граней, перпендикулярных направлению горизонтальных реакций от фахверковых колонн. Используется сталь классов АI и АII по ГОСТ 5781-75 и АIII по ГОСТ 5.1459-72. Обязательна антикоррозионная обработка металлических элементов. Фундаменты дополнительно гидроизолируются для защиты от воздействия грунтовых вод.

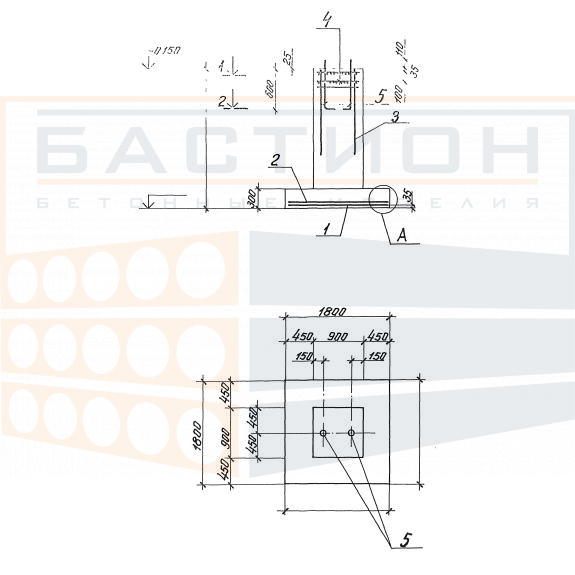

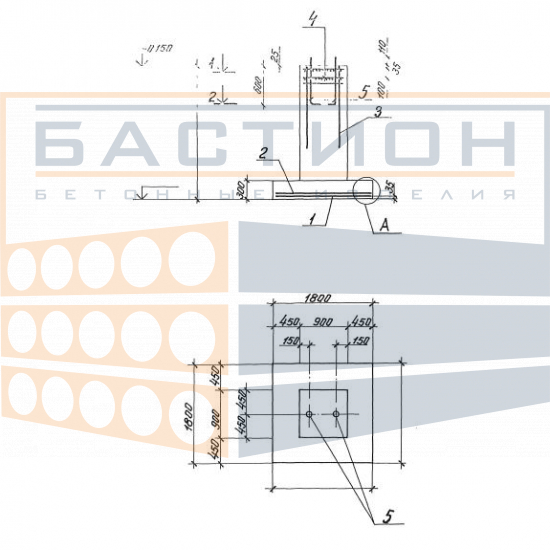

Контроль качества изделий осуществляется посредством испытаний на прочность и трещиностойкость. Геометрические размеры проверяются в соответствии с рабочими чертежами Серии 1.412.1-4. Изделия с оголенным армированием, сколами, трещинами и иными повреждениями не допускаются к эксплуатации и подлежат отбраковке.

Технические характеристики

• Артикул: TUB234524
• Длина: 3000 мм
• Ширина: 2400 мм
• Высота: 3600 мм
• Вес изделия: 13500 кг

Транспортировка и хранение

Монолитные фундаменты под колонны фахверков ФФ6-5 являются негабаритными изделиями и не пригодны к транспортировке. Складирование для них не предусмотрено. Их сборка выполняется непосредственно на месте застройки.

На заранее выровненном заглубленном участке формируется бетонное основание толщиной 100 мм из бетона марки М50. Допускается транспортировка пространственных каркасов, предназначенных для производства монолитных фундаментов, с обязательным сохранением геометрических характеристик. Подколонник формуется на поверхности установленной плиты. Важно соблюдать технику безопасности и точность геометрических форм при формовке конструкций на месте застройки. От этих параметров зависит долговечность и надежность строящегося объекта.
