Фундамент стаканного типа ФФ1-2

Стандарт изготовления изделия: Серия 1.412.1-4

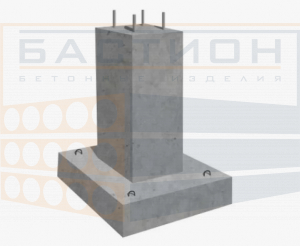

Фундаменты монолитные ФФ1-2 — это сборные железобетонные изделия, состоящие из плиты основания и вертикального подколонника квадратного сечения. В поперечном разрезе конструкция напоминает перевернутую букву «Т».

Область применения

Фундаменты ФФ1-2 используются при строительстве промышленных зданий и сооружений. Они устанавливаются на естественные грунты в качестве основания для железобетонных стоек фахверка. Конструкция рассчитана на эксплуатацию при давлении грунтов на основание от 15 до 60 тс/м².

Допускается применение в сейсмоактивных районах с показателем до 9 баллов по шкале Рихтера. Однако использование на вечномерзлых грунтах и в горных выработках не предусмотрено. При проектировании необходимо учитывать агрессивность среды согласно СНиП II-28-73.

Маркировка

Обозначение ФФ1-2 расшифровывается следующим образом:

• ФФ — фундамент фахверковый;
• 1 — типоразмер, определяющий габариты подошвы;
• 2 — типоразмер, зависящий от высоты изделия.

Материалы и технология производства

Фундаменты ФФ1-2 изготавливаются из тяжелого бетона марки М150, соответствующего требованиям ГОСТ 7473-76. Морозостойкость и водонепроницаемость бетона подбираются индивидуально в зависимости от климатических условий. Толщина защитного слоя бетона составляет 35 мм.

Конструкция армируется плоскими сварными сетками. Для повышения прочности применяются вертикальные сетки, уложенные вдоль боковых граней, что увеличивает сопротивляемость горизонтальным нагрузкам. Используемая арматура соответствует классам AI и AII (ГОСТ 5781-75) и AIII (ГОСТ 5.1459-72). Все металлические элементы подвергаются антикоррозионной обработке.

Для защиты от воздействия грунтовых вод фундаменты проходят дополнительную гидроизоляционную обработку.

Контроль качества

Каждое изделие подвергается испытаниям на прочность и трещиностойкость. Геометрические размеры проверяются в соответствии с рабочими чертежами Серии 1.412.1-4. Изделия с дефектами (оголенная арматура, трещины, сколы) подлежат отбраковке.

Технические характеристики

• Артикул: TUB234491
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 1800 мм
• Вес: 4725 кг

Транспортировка и хранение

Фундаменты ФФ1-2 относятся к негабаритным изделиям, не предназначенным для транспортировки и складирования. Их монтаж осуществляется непосредственно на строительной площадке.

Перед установкой создается бетонное основание толщиной 100 мм (бетон М50). Возможна транспортировка пространственных арматурных каркасов с сохранением геометрии. Подколоник формуется после монтажа плиты.

Соблюдение технологий монтажа и точности геометрии конструкции гарантирует надежность и долговечность строящегося объекта.

Закажите фундаменты стаканного типа ФФ1-2 у нас — гарантия качества и оперативная доставка!
