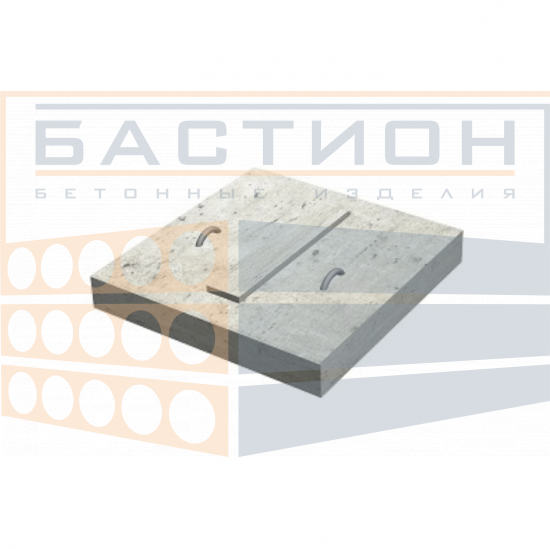

Опорная подушка ОПТ-8 по альбому ПС-192

Железобетонная опорная подушка ОПТ-8 по альбому ПС-192 предназначена для устройства опор теплопроводов в сборных железобетонных каналах инженерных коммуникаций. Изделие обеспечивает передачу нагрузок от трубопроводных опор на основание канала и применяется при строительстве и реконструкции наружных тепловых сетей.

Характеристики

• Марка — ОПТ-8

• Длина — 900 мм

• Ширина — 900 мм

• Высота — 140 мм

• Масса — 284 кг

• Материал — тяжёлый бетон

• Арматурная сетка — С-3, 1 шт.

• Закладная деталь — М-5, 1 шт.

• Монтажные петли — П-3, 2 шт.

• Масса арматурной сетки — 5,43 кг

• Масса закладной детали — 5,96 кг

• Масса монтажных петель — 0,66 кг

• Общий расход стали — 12,05 кг

• Объём бетона — 0,113 м³

• Транспортный объём — 0,113 м³

• Нормативный документ — альбом ПС-192

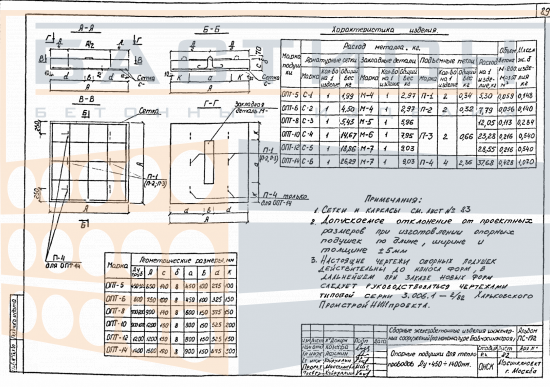

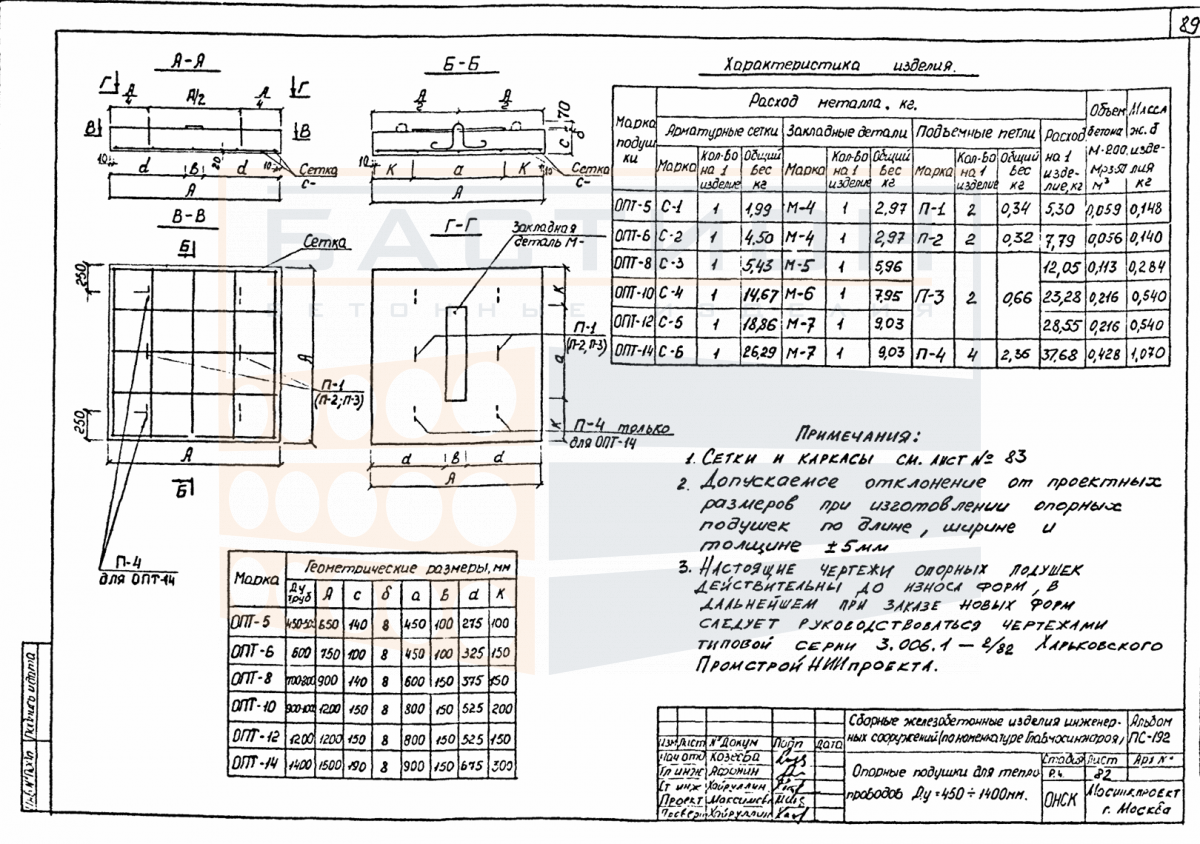

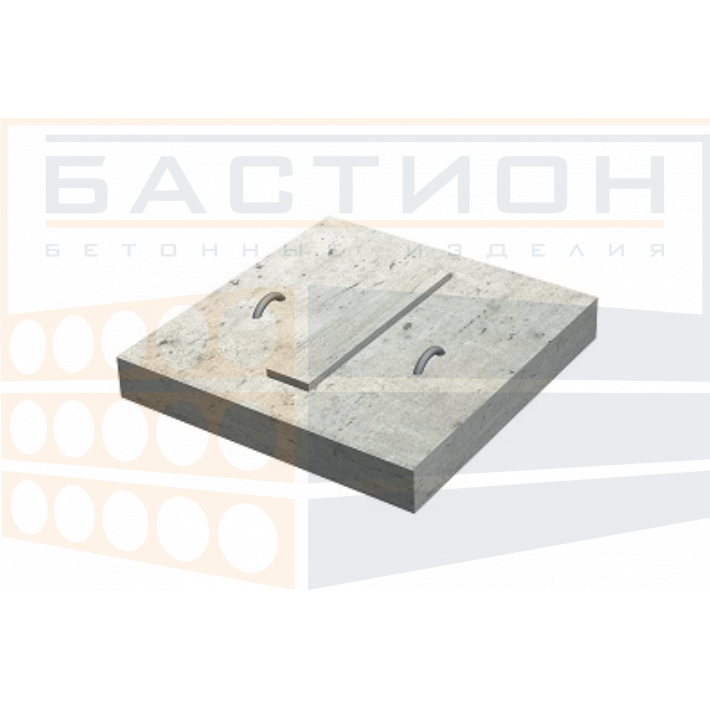

Опорная подушка ОПТ-8 имеет квадратную форму с габаритными размерами 900×900×140 мм и массой 284 кг. Объём бетона на одно изделие составляет 0,113 м³. Подушка изготавливается из тяжёлого бетона, характеристики которого должны соответствовать проектной документации и условиям эксплуатации.

Конструкция армируется сварной стальной сеткой С-3 и включает металлическую закладную деталь М-5 с анкерными элементами. Закладная деталь предназначена для сопряжения подушки с металлическими элементами трубопроводной опоры. Для подъёма и монтажа предусмотрены две монтажные петли П-3.

Общий расход стали составляет 12,05 кг на изделие, в том числе арматурная сетка С-3 — 5,43 кг, закладная деталь М-5 — 5,96 кг и две монтажные петли П-3 — 0,66 кг.

Применение

Опорная подушка ОПТ-8 используется в составе инженерных сооружений тепловых сетей. Её расположение, количество, шаг установки и способ соединения с опорными конструкциями определяются проектной документацией с учётом диаметра трубопроводов, эксплуатационных нагрузок и условий строительства.

При подборе необходимо учитывать альбом ПС-192, размеры и конструкцию закладных элементов. Изделия с похожими маркировками, изготовленные по другим нормативным документам, могут отличаться по габаритам, армированию и назначению.
