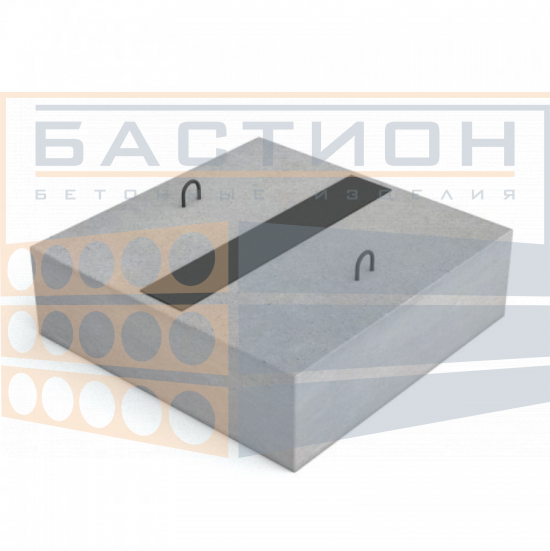

Опорная подушка ОПТ-4 по альбому ПС-192

Железобетонная опорная подушка ОПТ-4 по альбому ПС-192 предназначена для устройства опор теплопроводов в каналах инженерных коммуникаций. Изделие обеспечивает передачу нагрузок от трубопроводной опорной конструкции на основание канала и позволяет размещать опорные элементы на предусмотренной проектом отметке.

Характеристики

• Марка — ОПТ-4

• Длина — 500 мм

• Ширина — 500 мм

• Высота — 140 мм

• Масса — 88 кг

• Материал — тяжёлый бетон

• Марка бетона по справочным данным — М300

• Закладная деталь — М-3 (1 шт.)

• Монтажные петли — П-1 (2 шт.)

• Общий расход стали — 2,23 кг

• Объём бетона — 0,035 м³

• Транспортный объём — 0,035 м³

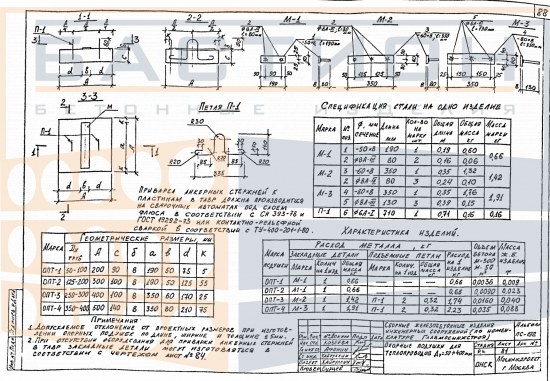

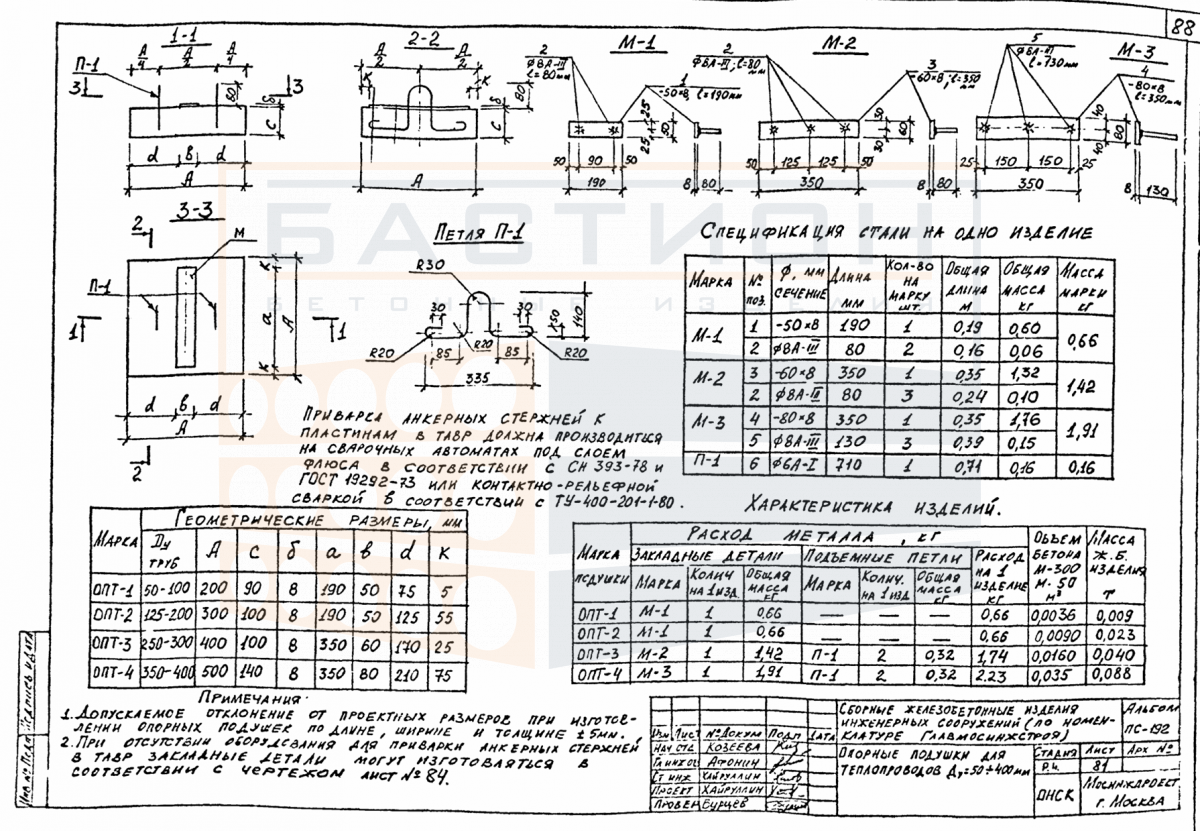

• Нормативный документ — альбом ПС-192

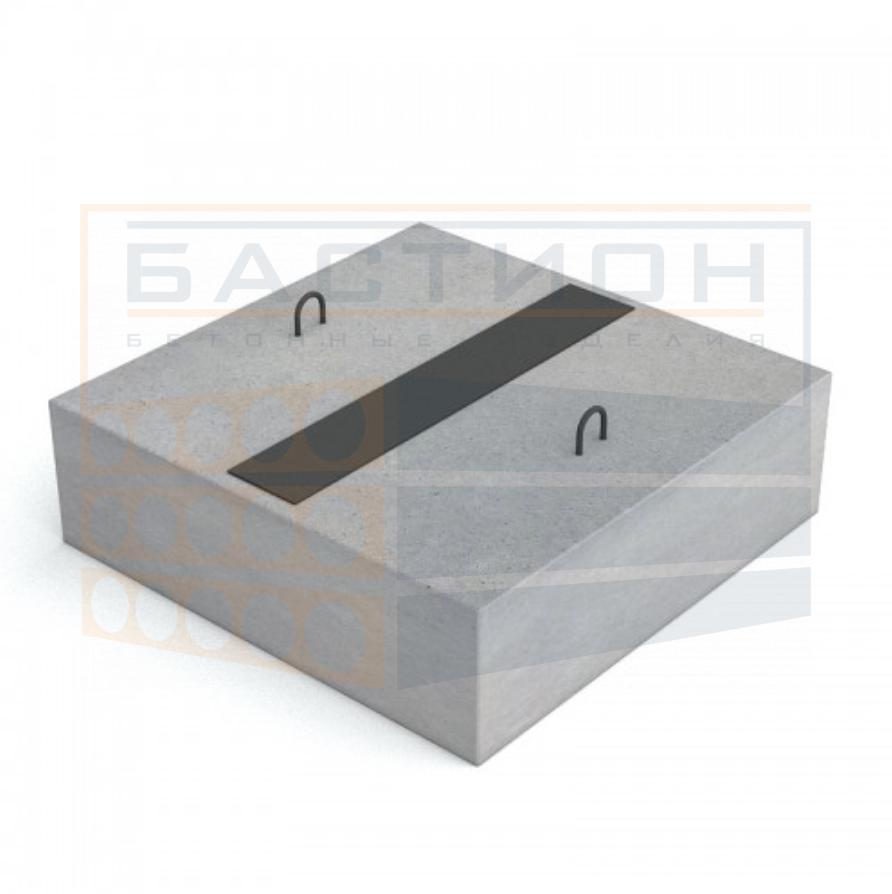

Опорная подушка ОПТ-4 имеет квадратную форму с габаритными размерами 500×500×140 мм и массой 88 кг. Объём бетона составляет 0,035 м³. Изделие изготавливается из тяжёлого бетона; в справочной номенклатуре по альбому ПС-192 для этой марки указан бетон М300.

Конструкция предусматривает стальную закладную деталь М-3, предназначенную для сопряжения с металлическими элементами трубопроводной опоры. Для подъёма и монтажа изделия предусмотрены две монтажные петли П-1. Общий расход стали составляет 2,23 кг на одну подушку.

Применение

ОПТ-4 применяется при строительстве и реконструкции наружных тепловых сетей, в том числе в составе сборных железобетонных каналов. Расположение подушек, расстояние между ними и схема закрепления трубопроводных опор определяются проектной документацией с учётом нагрузок, диаметра трубопровода и условий эксплуатации.

При подборе необходимо учитывать альбом ПС-192 и конструктивное исполнение изделия. Опорные подушки с похожими обозначениями, изготовленные по другим сериям, могут отличаться габаритами, массой и закладными деталями.

Транспортировка и монтаж

Монтаж выполняется на подготовленное основание с соблюдением проектных отметок. Подъём производят с использованием предусмотренных монтажных петель и соответствующих грузозахватных приспособлений. При транспортировании и хранении необходимо исключать ударные нагрузки, сколы бетона и повреждения металлических элементов.
