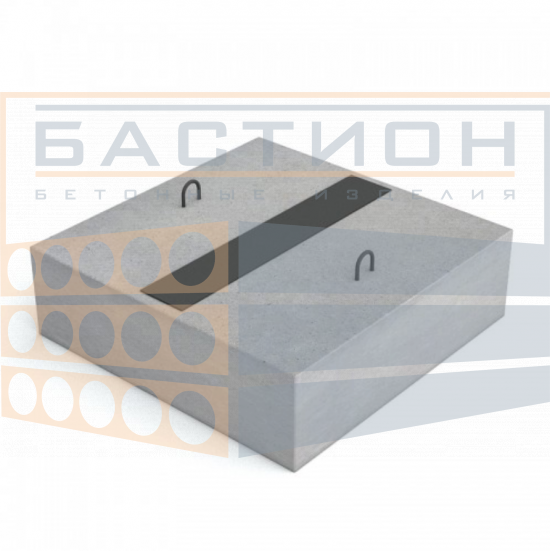

Опорная подушка ОПТ-3 по альбому ПС-192

Железобетонная опорная подушка ОПТ-3 по альбому ПС-192 предназначена для устройства опор теплопроводов в каналах инженерных коммуникаций. Изделие используется для размещения опорных конструкций трубопроводов на проектной отметке и передачи эксплуатационных нагрузок на основание канала.

Характеристики

• Марка — ОПТ-3

• Длина — 400 мм

• Ширина — 400 мм

• Высота — 100 мм

• Масса — 40 кг

• Материал — тяжёлый бетон

• Закладная деталь — М-2

• Масса закладной детали — 1,42 кг

• Расход стали — 1,74 кг

• Объём бетона — 0,016 м³

• Транспортный объём — 0,016 м³

• Нормативный документ — альбом ПС-192

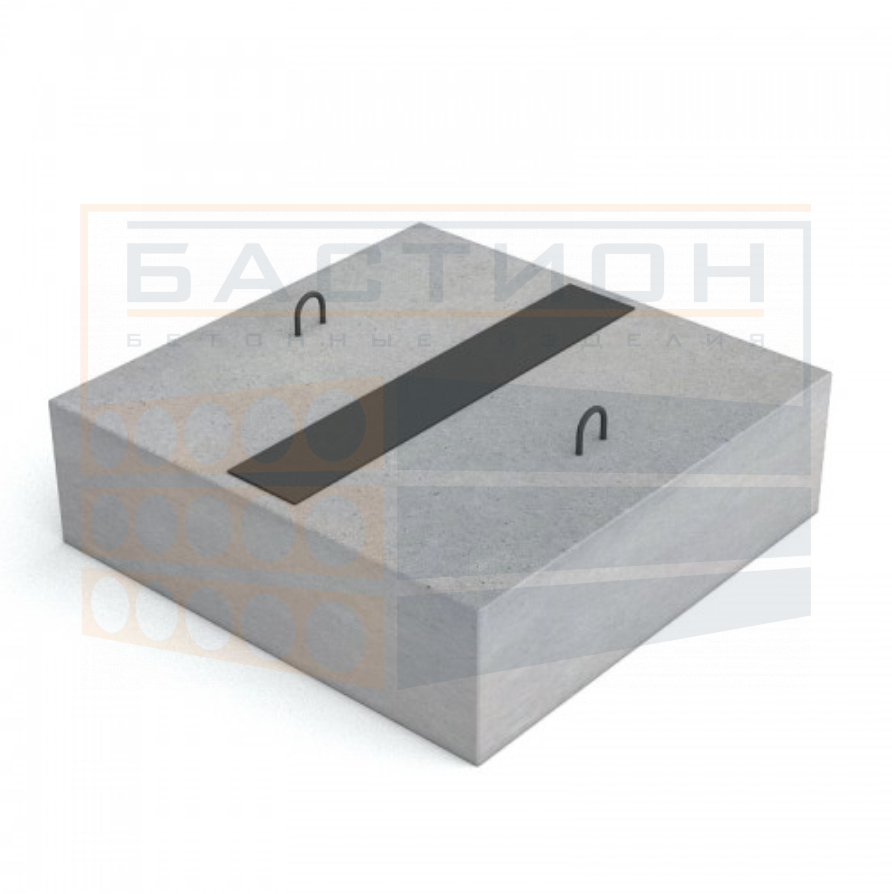

Подушка ОПТ-3 имеет квадратную форму с габаритными размерами 400×400×100 мм и массой 40 кг. Объём бетона составляет 0,016 м³. Изделие изготавливается из тяжёлого бетона с характеристиками прочности, морозостойкости и водонепроницаемости, предусмотренными проектной документацией и условиями эксплуатации.

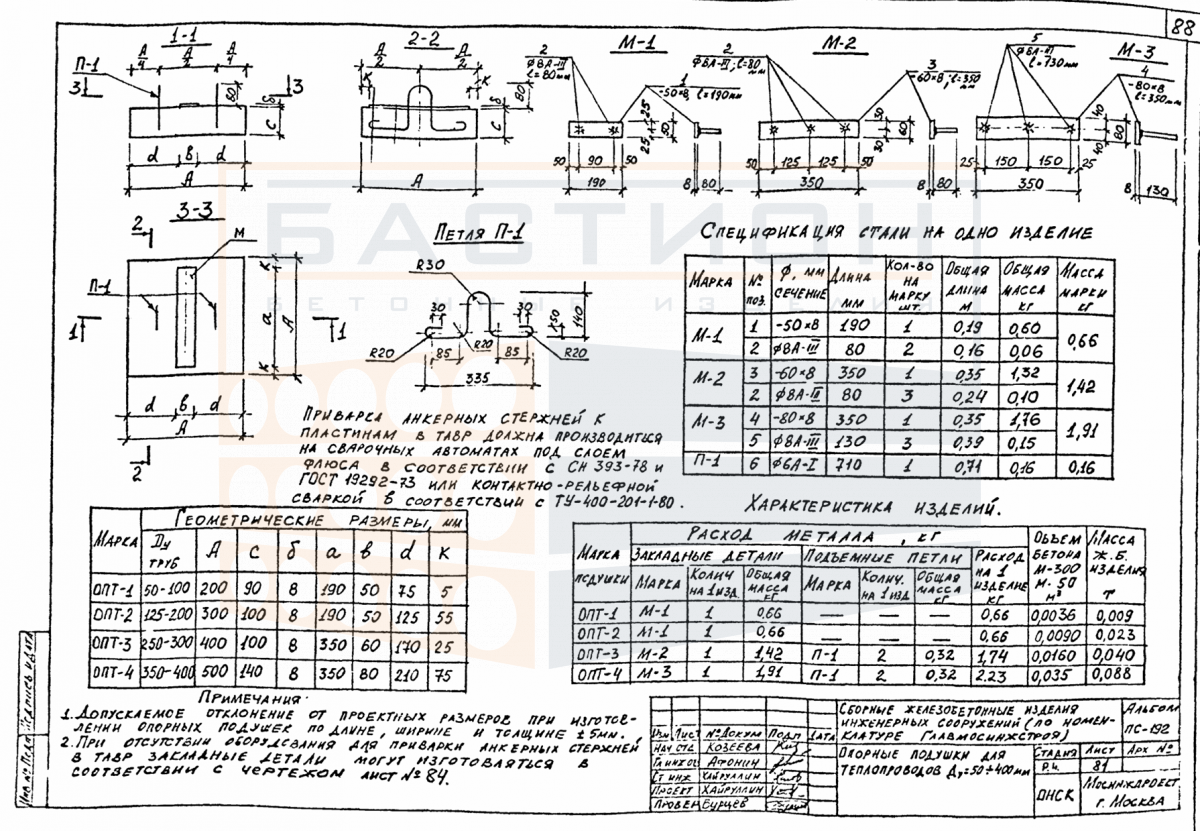

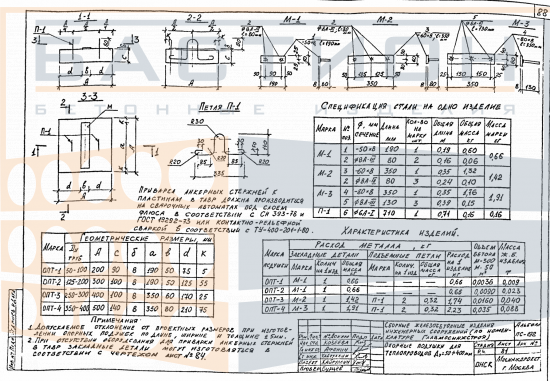

Конструкция опорной подушки предусматривает металлическую закладную деталь М-2 для сопряжения с элементами трубопроводной опоры. Закладная деталь закрепляется в бетонном теле изделия посредством анкерных элементов. Общий расход стали на изготовление одной подушки составляет 1,74 кг, включая закладное изделие и арматурные элементы.

Применение

ОПТ-3 применяется при строительстве и реконструкции наружных тепловых сетей, в том числе при устройстве опор трубопроводов в непроходных железобетонных каналах. Расположение подушек, расстояние между опорами и способ крепления металлических элементов определяются рабочим проектом.

При подборе изделия необходимо учитывать альбом ПС-192 и габаритные размеры, поскольку опорные подушки с похожими обозначениями могут выпускаться в различных конструктивных исполнениях.

Транспортировка и монтаж

Монтаж выполняется на подготовленное основание с соблюдением проектных отметок. При погрузке, транспортировании и хранении необходимо исключать ударные нагрузки, сколы бетона, повреждение закладных деталей и смещение изделий.
