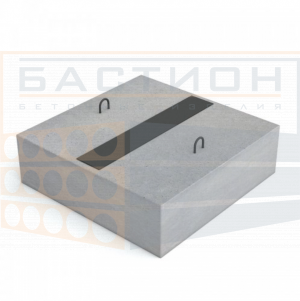

Опорная подушка ОПТ-5 по альбому ПС-192

Железобетонная опорная подушка ОПТ-5 по альбому ПС-192 предназначена для устройства опор теплопроводов в железобетонных каналах инженерных коммуникаций. Изделие обеспечивает размещение элементов трубопроводных опор на проектной отметке и передачу эксплуатационных нагрузок на основание канала.

Характеристики

• Марка — ОПТ-5

• Длина — 650 мм

• Ширина — 650 мм

• Высота — 140 мм

• Масса — 148 кг

• Материал — тяжёлый бетон

• Закладная деталь — М-4

• Масса закладной детали — 2,97 кг

• Расход прочей арматурной стали — 2,33 кг

• Общий расход стали — 5,30 кг

• Объём бетона — 0,059 м³

• Транспортный объём — 0,059 м³

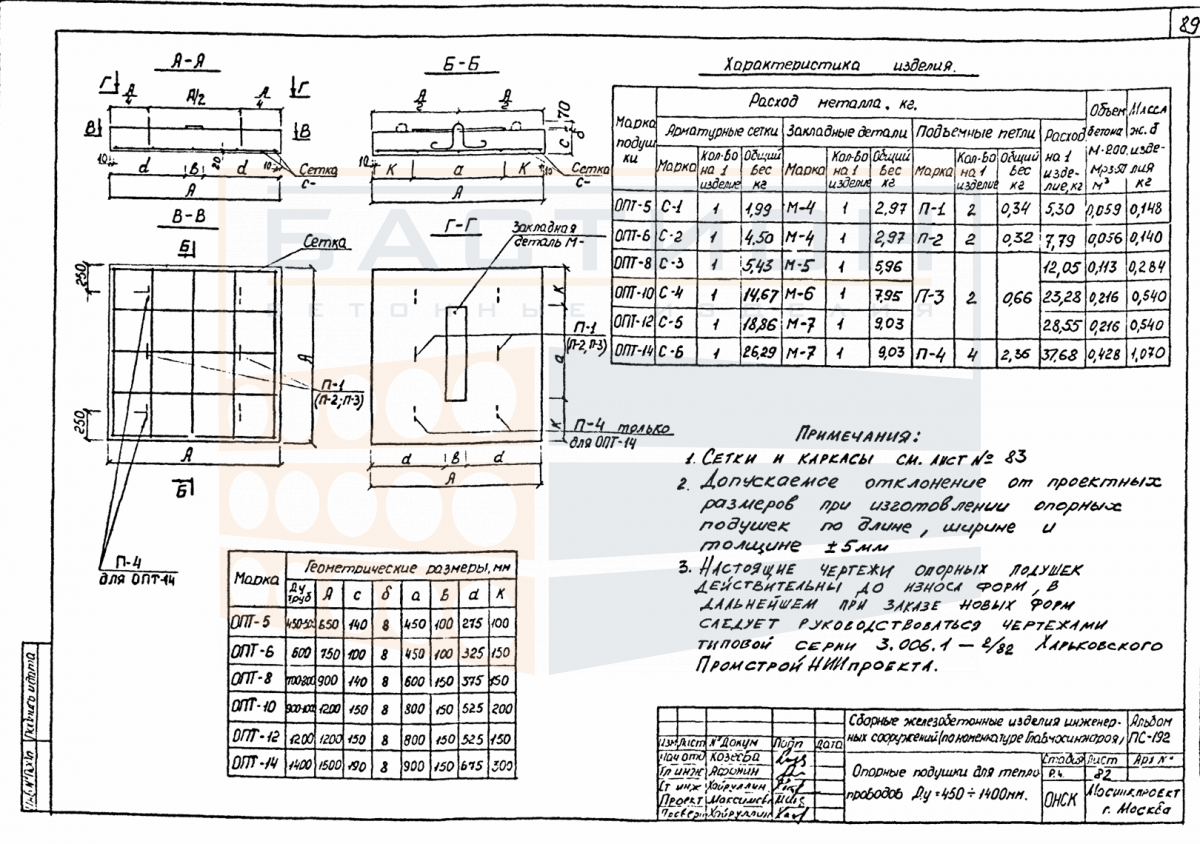

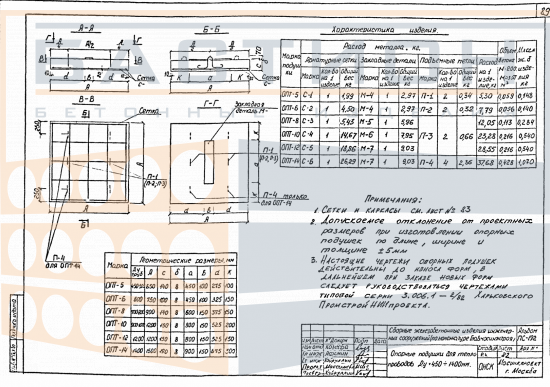

• Нормативный документ — альбом ПС-192



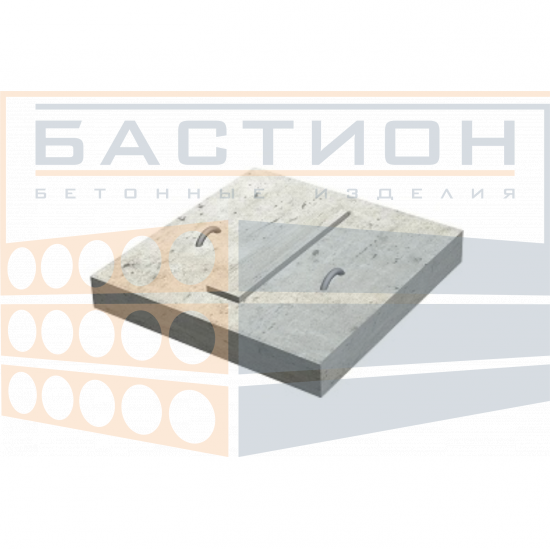

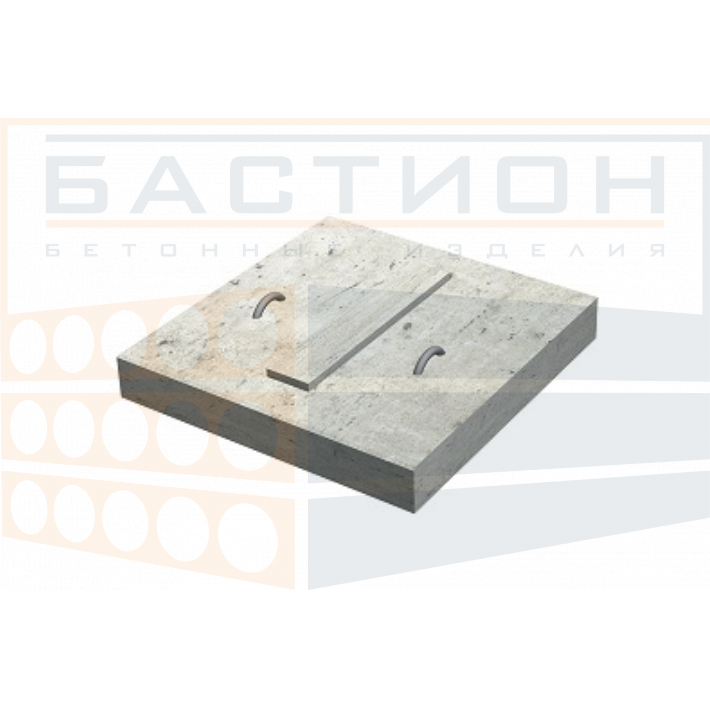

Подушка ОПТ-5 имеет квадратную форму с габаритными размерами 650×650×140 мм и массой 148 кг. Объём бетона составляет 0,059 м³. Для изготовления применяется тяжёлый бетон, характеристики которого определяются проектной документацией и условиями эксплуатации.

Конструкция включает стальную закладную деталь М-4 с анкерными стержнями, предназначенную для сопряжения с металлическими элементами трубопроводной опоры. Масса закладной детали составляет 2,97 кг. Дополнительный расход арматурной стали — 2,33 кг, общий расход стали на изделие — 5,30 кг.

Применение

Опорная подушка ОПТ-5 применяется при строительстве и реконструкции наружных тепловых сетей, в том числе при устройстве трубопроводных опор внутри непроходных железобетонных каналов. Количество подушек, расстояние между ними, расположение и способ закрепления элементов опор определяются проектной документацией с учётом диаметра трубопровода и расчётных нагрузок.

При подборе изделия необходимо учитывать альбом ПС-192, габаритные размеры и конструкцию закладных деталей. Изделия с похожими маркировками, изготовленные по другим нормативным документам, могут иметь иные конструктивные характеристики.
