Опорная подушка ОПТ-6 по альбому ПС-192
- АртикулAAE228009
- Длина750 мм.
- Ширина750 мм.
- Высота100 мм.
- Вес изделия140 кг
- Транспортный объем единицы товара, м³0,056
- Альтернативное названиеПодушка ОПТ-6 (ПС-192)
Актуальную стоимость уточнит менеджер при обработке заказа.
машины
Поделиться:
Железобетонная опорная подушка ОПТ-6 по альбому ПС-192 предназначена для устройства опор теплопроводов в сборных железобетонных каналах инженерных коммуникаций. Изделие обеспечивает размещение трубопроводных опор на проектной отметке и передачу эксплуатационных нагрузок на основание канала.
Характеристики
-
Марка — ОПТ-6
-
Длина — 750 мм
-
Ширина — 750 мм
-
Высота — 100 мм
-
Масса — 140 кг
-
Материал — тяжёлый бетон
-
Класс бетона — В15
-
Арматурная сетка — С-2, 1 шт.
-
Закладная деталь — М-4, 1 шт.
-
Монтажные петли — П-2, 2 шт.
-
Масса арматурной сетки — 4,50 кг
-
Масса закладной детали — 2,97 кг
-
Масса монтажных петель — 0,32 кг
-
Общий расход стали — 7,79 кг
-
Объём бетона — 0,056 м³
-
Транспортный объём — 0,056 м³
-
Нормативный документ — альбом ПС-192
Опорная подушка ОПТ-6 имеет квадратную форму с габаритными размерами 750×750×100 мм и массой 140 кг. По данным изготовителя для производства применяется тяжёлый бетон класса В15. Объём бетона на одно изделие составляет 0,056 м³.
Конструкция армируется сварной стальной сеткой С-2 и включает металлическую закладную деталь М-4 с анкерными элементами для сопряжения с опорными конструкциями трубопровода. Для подъёма и монтажа предусмотрены две монтажные петли П-2.

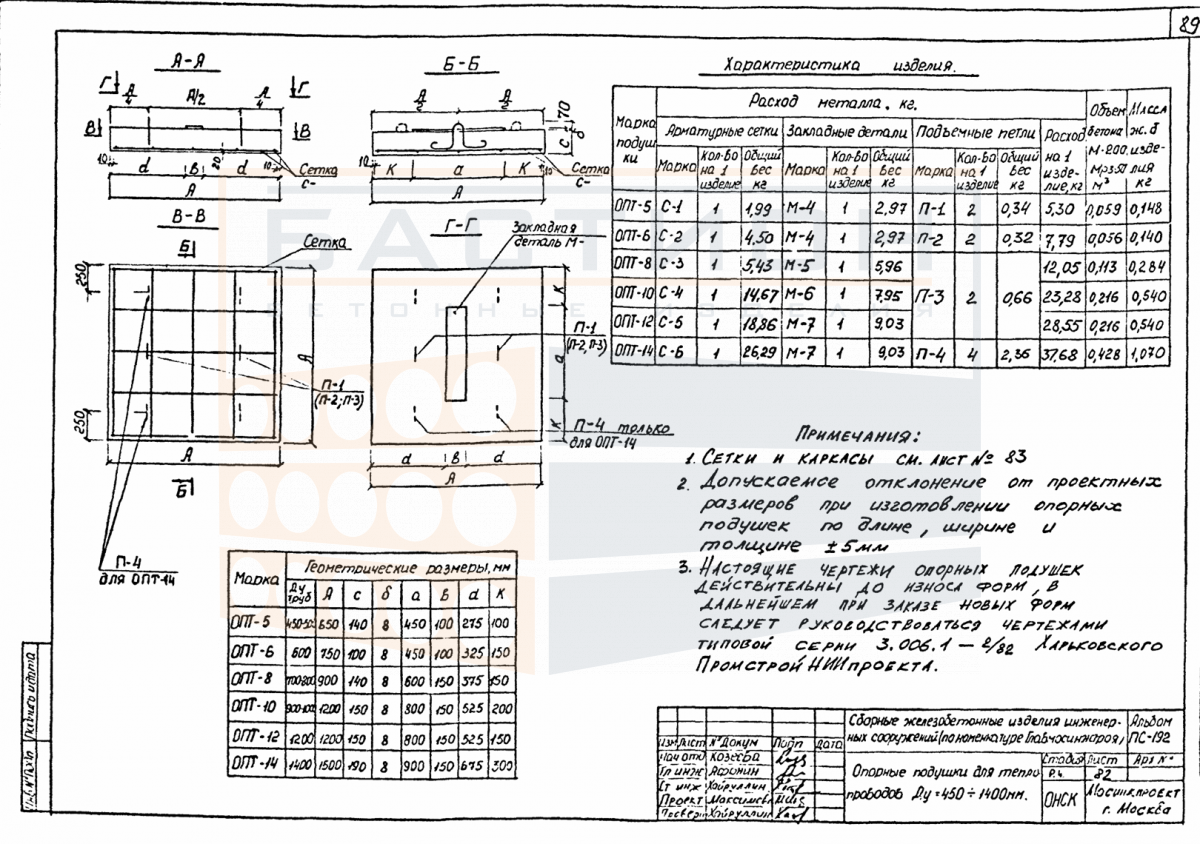

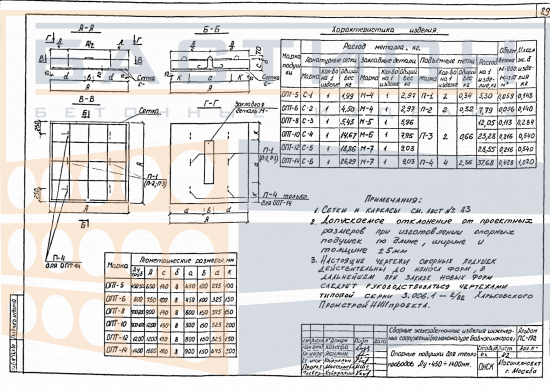

Общий расход стали составляет 7,79 кг на изделие, включая арматурную сетку, закладную деталь и монтажные петли. Конструкция армирования и расположение металлических элементов определены рабочими чертежами альбома ПС-192.
Применение
ОПТ-6 применяется при строительстве и реконструкции наружных тепловых сетей. Количество опорных подушек, расстояние между ними и способ крепления металлических опор трубопровода устанавливаются проектной документацией с учётом диаметра теплопровода, расчётных нагрузок и условий эксплуатации.
При подборе необходимо учитывать альбом ПС-192, габаритные размеры и конструктивное исполнение. Опорные подушки других серий со сходными обозначениями могут отличаться по назначению, размерам и армированию.
Транспортировка и монтаж
Монтаж выполняют на подготовленное основание с соблюдением проектных отметок. Подъём изделия производят за предусмотренные монтажные петли с использованием подходящих грузозахватных приспособлений. При транспортировании и хранении необходимо исключать ударные нагрузки, сколы бетона и повреждения металлических элементов.Похожие товары
