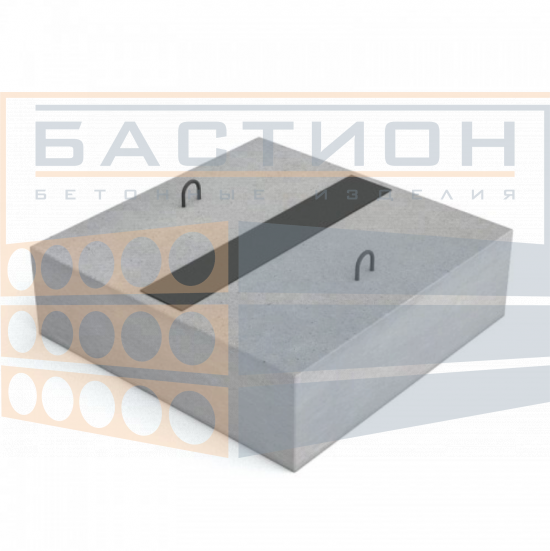

Опорная подушка ОПТ-2 по альбому ПС-192

Железобетонная опорная подушка ОПТ-2 по альбому ПС-192 предназначена для устройства опор теплопроводов в сборных каналах инженерных коммуникаций. Изделие используется для размещения опорных элементов трубопроводов на проектной отметке и передачи эксплуатационных нагрузок на основание канала.

Характеристики

• Марка — ОПТ-2

• Длина — 300 мм

• Ширина — 300 мм

• Высота — 100 мм

• Масса — 23 кг

• Марка бетона по чертежу — М300

• Условный проход теплопровода — Ду 125–200 мм

• Закладная деталь — М-1 (1 шт.)

• Расход стали — 0,66 кг

• Объём бетона — 0,009 м³

• Транспортный объём — 0,009 м³

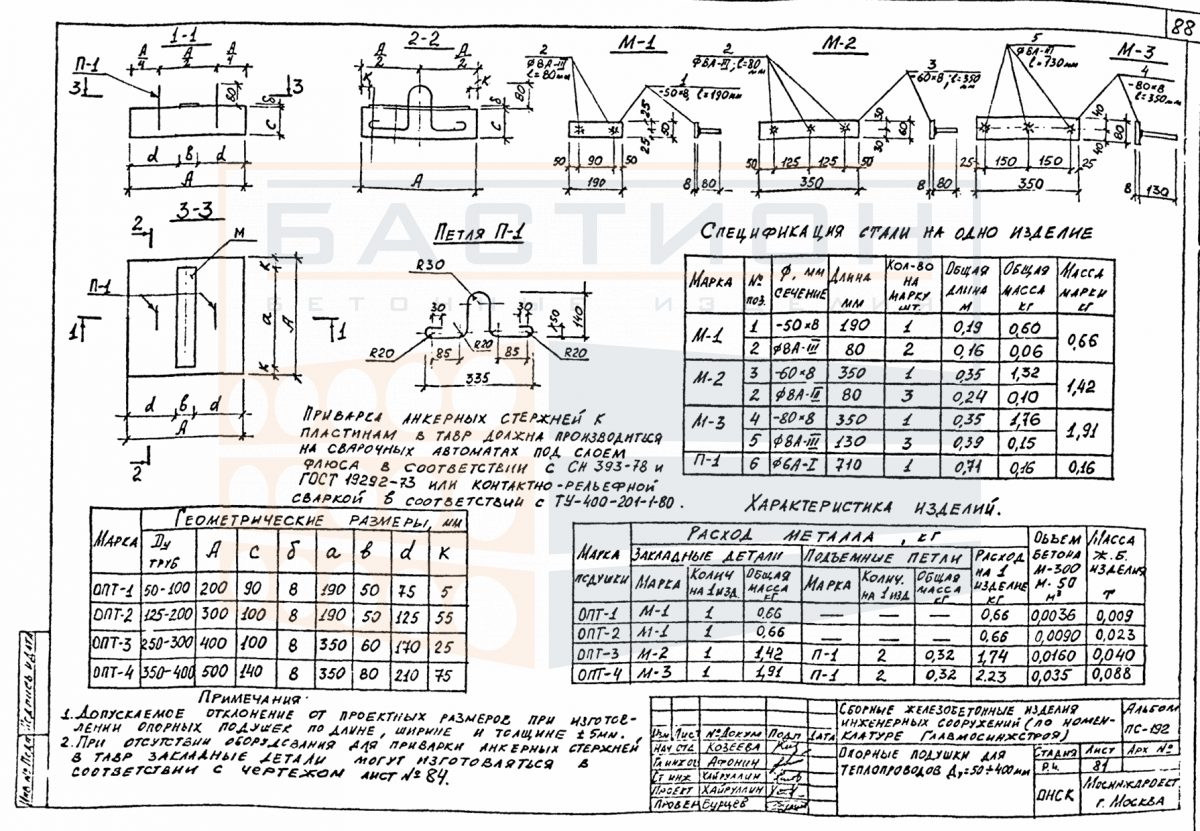

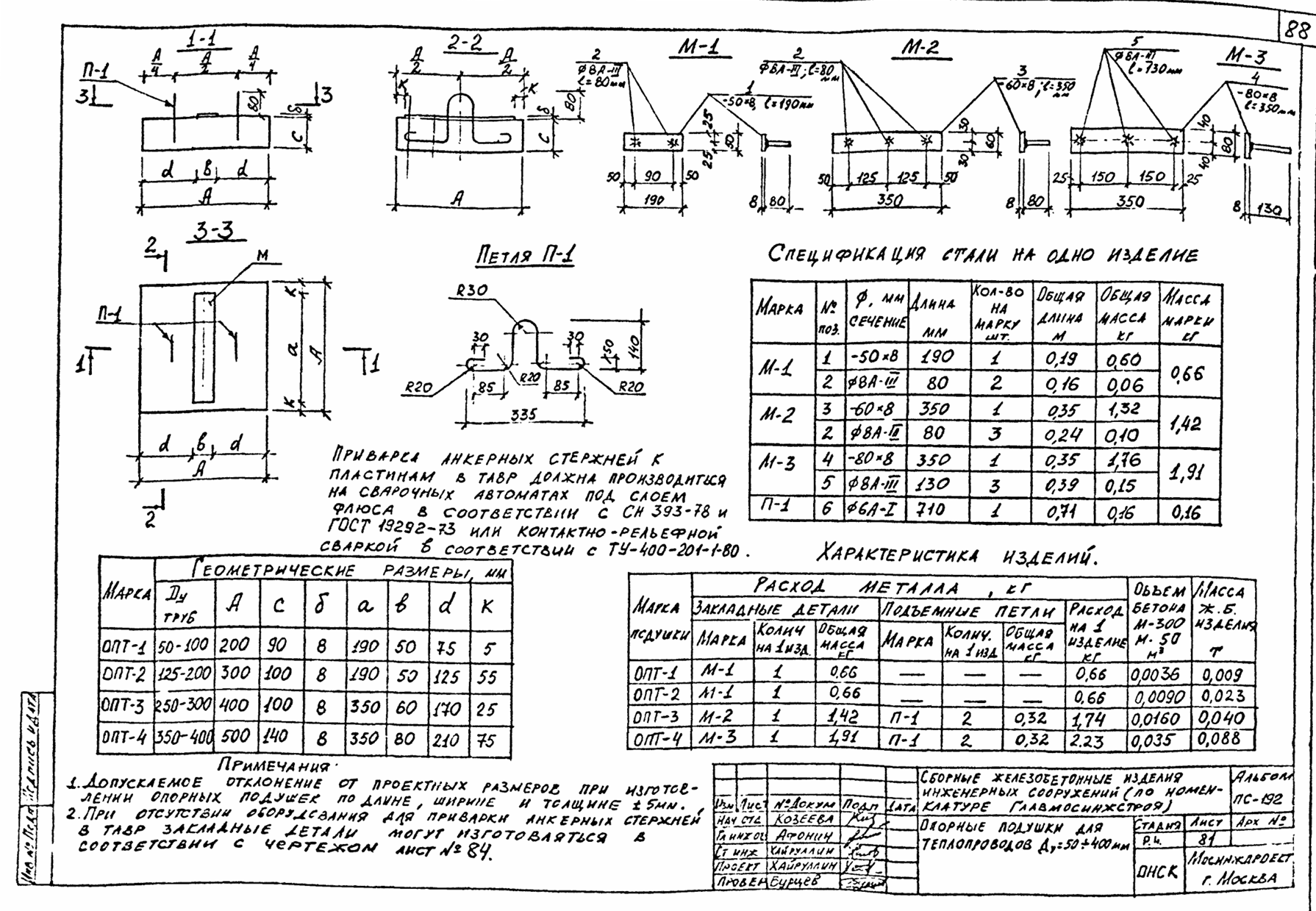

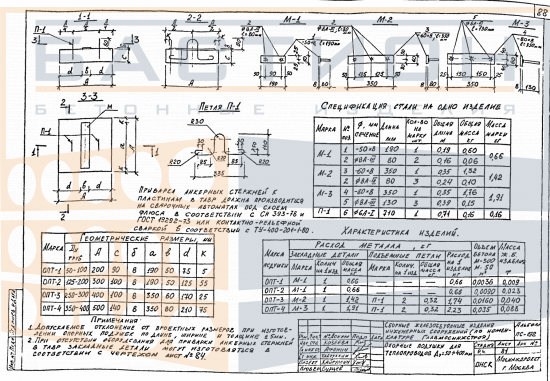

• Нормативный документ — альбом ПС-192

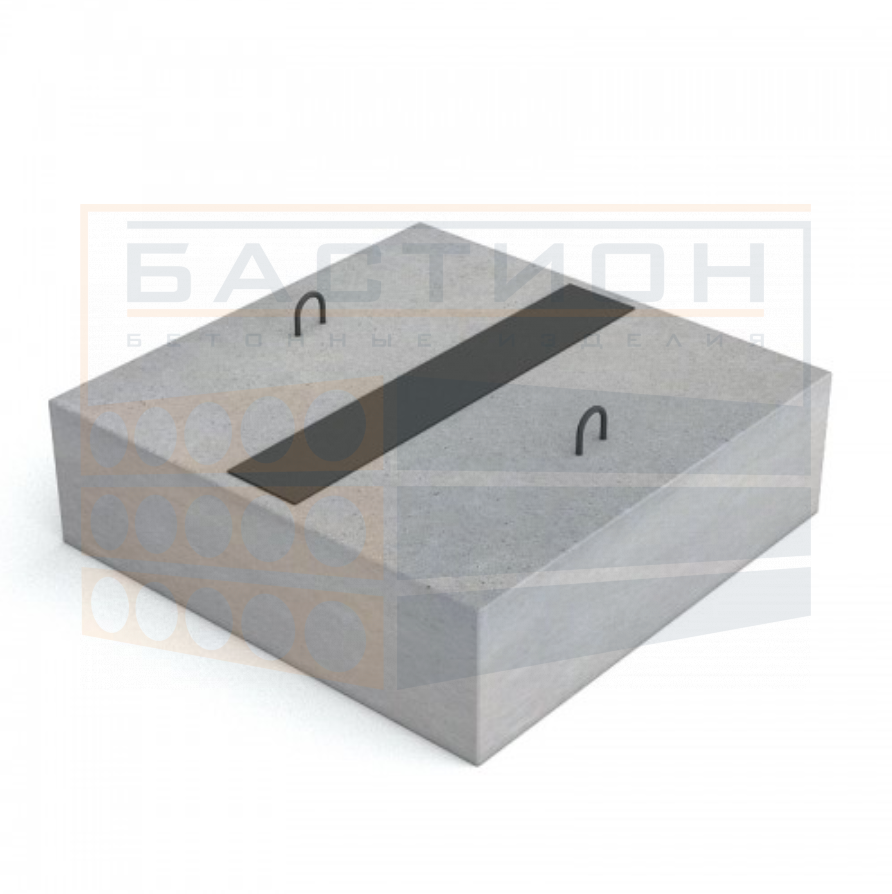

Подушка ОПТ-2 рассчитана на применение в опорных конструкциях теплопроводов с условным проходом Ду 125–200 мм. Изделие имеет квадратную форму с габаритными размерами 300×300×100 мм и массой 23 кг. По рабочим чертежам альбома ПС-192 предусмотрен тяжёлый бетон марки М300. Объём бетона составляет 0,009 м³.

Конструкция включает одну стальную закладную деталь М-1, состоящую из металлической пластины с анкерными стержнями. Закладная деталь предназначена для сопряжения железобетонной подушки с металлическими элементами трубопроводной опоры. Расход стали на одно изделие составляет 0,66 кг.

Применение

Опорные подушки ОПТ-2 применяются при строительстве и реконструкции наружных тепловых сетей. Расположение изделий, шаг установки и способ крепления элементов опор определяются проектной документацией с учётом характеристик трубопровода и действующих нагрузок.

При выборе необходимо учитывать обозначение и нормативную документацию: опорные подушки разных серий могут иметь схожие наименования, но различаться габаритами, конструкцией закладных деталей и назначением.
