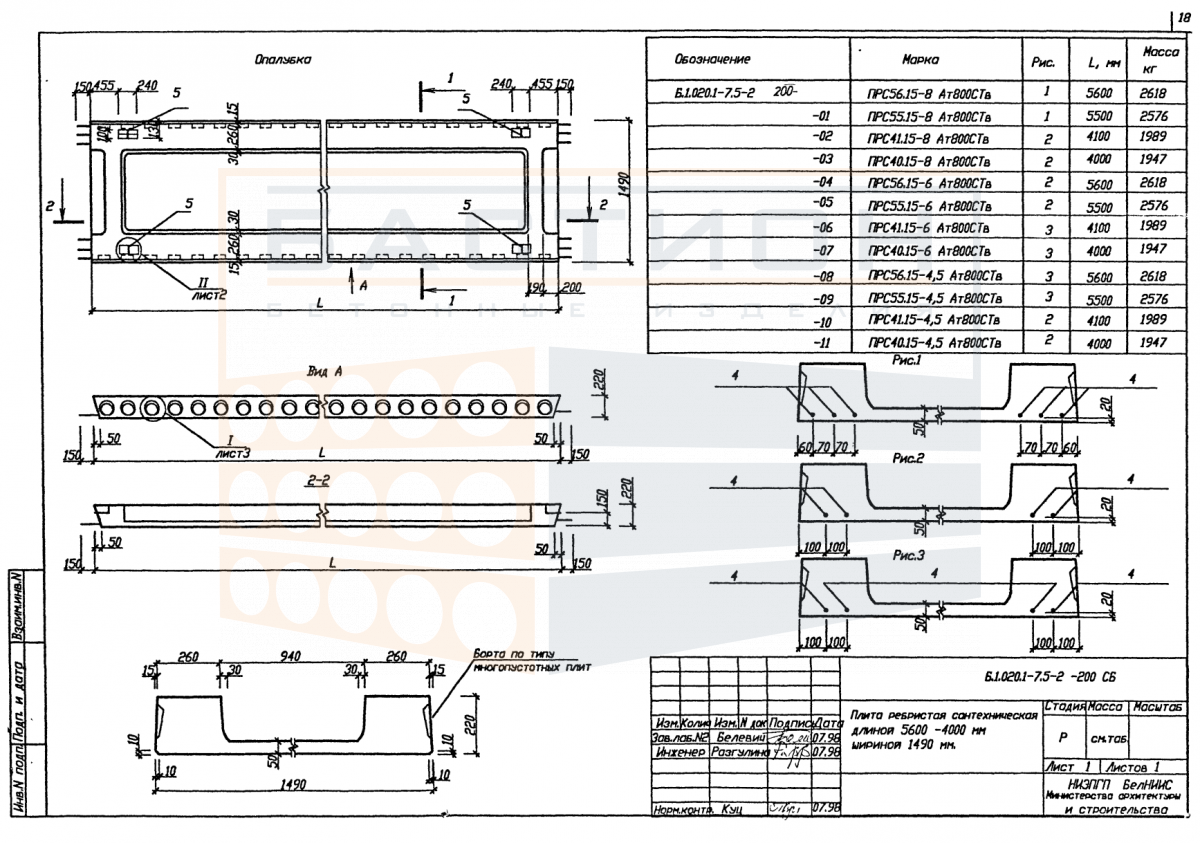

Плита ребристая сантехническая железобетонная ПРС 40.15-8 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 40.15-8 Ат800Тв — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия в санитарно-технических зонах. Изделие относится к серии Б1.020.1-7, выпуск 5-2, которая регламентирует типоразмеры и конструктивные решения ребристых плит для многоэтажных зданий. Сантехническое исполнение предусматривает наличие отверстий или вырезов для пропуска инженерных коммуникаций, что исключает необходимость дополнительной обработки плиты при монтаже.

Плита воспринимает нагрузку от пола, перегородок, оборудования и временных нагрузок в помещении, передавая её через продольные рёбра на несущие стены, балки или ригели. Пространственная жёсткость плиты обеспечивается совместной работой полки и рёбер, которые воспринимают изгибающие моменты в пролёте. Типоразмер рассчитан на проектное опирание по коротким сторонам с глубиной, установленной рабочей документацией серии. Отсутствие точного соблюдения схемы опирания или дефекты торцевых зон могут привести к снижению несущей способности.

Область применения и технические особенности

Плита применяется в перекрытиях жилых, общественных и промышленных зданий в составе сборных или сборно-монолитных каркасов. Монтаж плиты производится на выверенное основание по осям и отметкам с фиксацией в проектном положении. Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы.

• Плита работает в пролёте между несущими опорами, передавая нагрузку через продольные рёбра на стены, балки или ригели.
• Торцевые зоны плиты должны быть защищены от повреждений при строповке и разгрузке, так как они являются зонами передачи опорных реакций.
• Отверстия для инженерных коммуникаций предусмотрены проектом; запрещается выполнять дополнительные отверстия или штрабы без авторского надзора.
• Опирание плиты выполняется на растворную постель толщиной не более 20 мм с выравниванием по горизонтали.
• Анкеровка плит в стенах или ригелях выполняется согласно рабочей документации серии для обеспечения жёсткости диска перекрытия.
• Монтаж плиты допускается только при условии, что бетон изделия набрал передаточную прочность, указанную в сопроводительной документации.

При монтаже необходимо контролировать совпадение осей опорных площадок и отсутствие перекоса плиты. Отклонения от проектного положения могут вызывать неравномерное распределение нагрузки и снижение несущей способности.

Правила хранения и транспортировки изделия

Плиты складируются на ровном твёрдом основании в горизонтальном положении. Прокладки из древесины или другого упругого материала размещаются строго в зонах опирания рёбер, совпадая по вертикали в штабеле. Высота штабеля ограничивается схемой складирования с учётом массы изделий и прочности прокладок.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом или с опиранием на полку плиты. При погрузке и разгрузке не допускаются удары по рёбрам и торцам, а также повреждение монтажных петель. Строповка производится за все предусмотренные петли с применением траверс, исключающих изгиб плиты.
