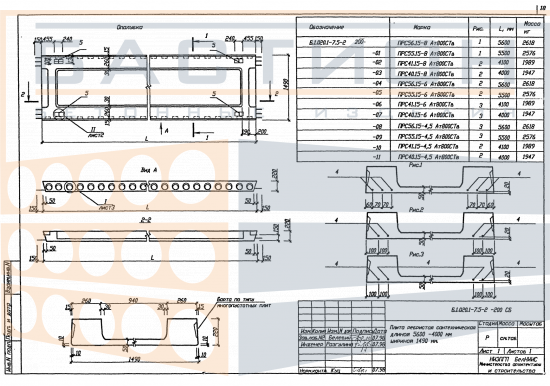

Плита ребристая сантехническая железобетонная ПРС 41.15-4,5 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 41.15-4,5 Ат800Тв — это элемент сборного железобетонного перекрытия, предназначенный для устройства несущих горизонтальных конструкций в помещениях с сантехническим оборудованием и инженерными коммуникациями. Изделие относится к серии Б1.020.1-7, выпуск 5-2, регламентирующей параметры ребристых плит для жилых и общественных зданий. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок при опирании на несущие стены или ригели. Применение железобетона и стального армирования с напрягаемой арматурой класса Ат800Тв позволяет плите работать в пролете без образования трещин при эксплуатационных нагрузках.

Плита используется в составе сборно-монолитных и сборных перекрытий, где требуется перекрыть пролеты до 4,1 м при ширине 1,49 м. Установка изделия выполняется на несущие стены или балки с соблюдением проектной глубины опирания. Сантехнический тип плиты предусматривает возможность пропуска инженерных коммуникаций через предусмотренные отверстия или в межреберном пространстве. Ошибки при монтаже, такие как недостаточное опирание, перекос или повреждение торцов, могут привести к снижению несущей способности и нарушению целостности перекрытия.

Область применения и технические особенности

Монтаж плиты производится на выровненную поверхность опорных конструкций. Перед установкой проверяется отсутствие повреждений ребер, торцов и монтажных петель. Стыки между смежными плитами омоноличиваются бетоном класса не ниже указанного в проекте. Для обеспечения пространственной жесткости перекрытия плиты анкеруются между собой и с опорными элементами. Работы ведутся согласно технологической карте и указаниям серии Б1.020.1-7.

• Плита рассчитана на восприятие равномерно распределенной и сосредоточенной нагрузки от оборудования, перегородок и людей при опирании по коротким сторонам.
• Ребристая конструкция с продольными и поперечными ребрами обеспечивает высокую жесткость и снижение собственной массы по сравнению со сплошной плитой аналогичного пролета.
• Торцевые участки плиты являются опорными зонами; повреждение бетона или арматуры в этих зонах не допускается при строповке и монтаже.
• Монтажные петли расположены в соответствии с проектом; строповка производится за все петли равномерно для исключения перекоса.
• Запрещается опирание плиты на ребра или углы; плита устанавливается на опорные площадки с проектным зазором и последующим омоноличиванием.
• Серия Б1.020.1-7 регламентирует схемы раскладки, анкеровки и швы между плитами, которые выполняются по рабочей документации на объект.

Правильная ориентация ребер (вниз) при монтаже обязательна. Нарушение проектного положения ведет к неправильному распределению нагрузки. После установки и омоноличивания стыков плита работает как часть единого диска перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем просадку. Опорные прокладки устанавливаются в местах расположения монтажных петель (опорные зоны) и строго по одной вертикали по всем рядам штабеля. Между плитами прокладываются деревянные или резиновые прокладки толщиной не менее 50 мм. Высота штабеля определяется с учетом массы изделия и устойчивости.

Транспортировка производится в горизонтальном положении с фиксацией от продольных и поперечных смещений. Плиты опираются на прокладки, расположенные в опорных зонах. Запрещается перевозка навалом или с выступающими элементами. Погрузка и выгрузка выполняются за монтажные петли с применением траверс, исключающих перекос и удары. Повреждения ребер и торцов не допускаются.
