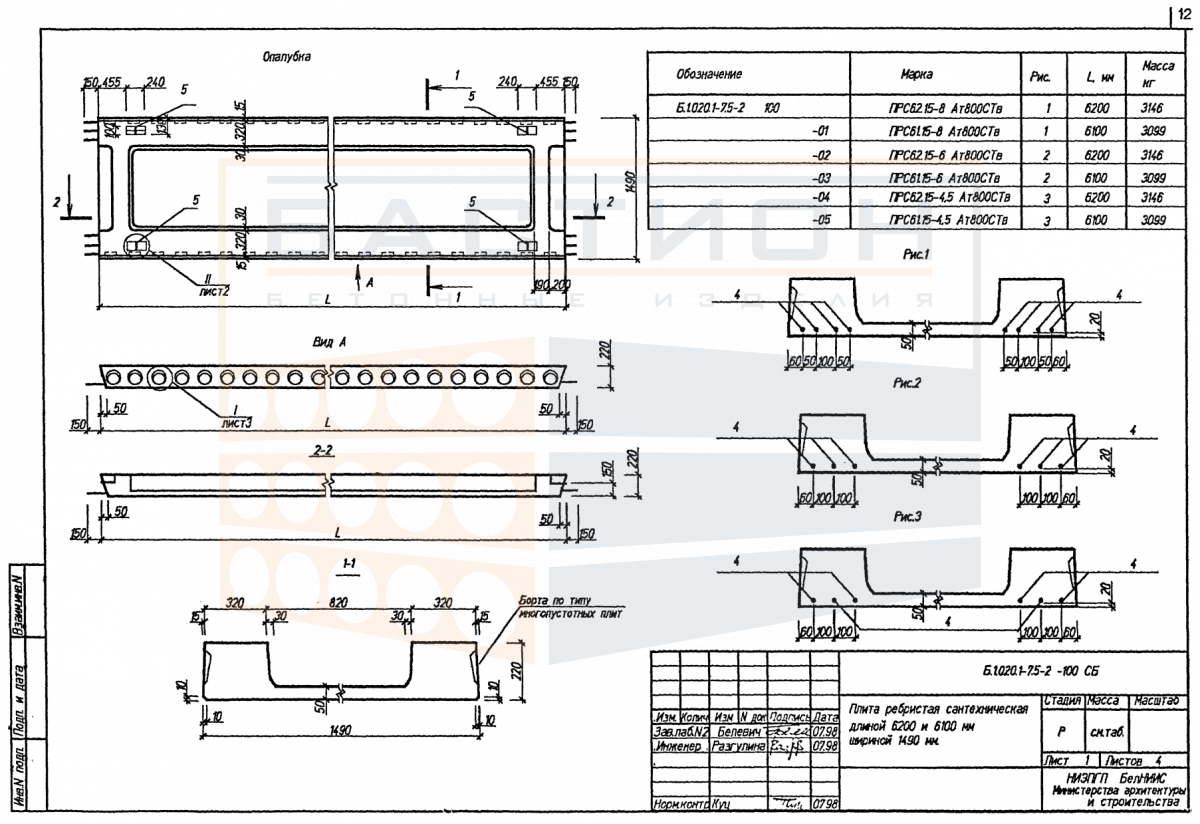

Плита ребристая сантехническая железобетонная ПРС 62.15-8 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая ПРС 62.15-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для устройства перекрытий в помещениях с размещением инженерного оборудования и трубопроводов. Изделие относится к серии Б1.020.1-7, выпуск 5-2, и предназначено для сборных железобетонных перекрытий с проемами под коммуникации. Продольные ребра плиты воспринимают изгибающие нагрузки и передают усилия на несущие конструкции: ригели, балки или стены.

Применение элемента характерно для санузлов, венткамер, технических этажей и других помещений, где требуется пропуск стояков и каналов. Неправильное опирание плиты или повреждение ребер при монтаже может привести к снижению несущей способности и раскрытию трещин. Глубина опирания, шаг размещения и конструкция стыков задаются проектной документацией, разработанной на основе серии Б1.020.1-7.

Область применения и технические особенности

Монтаж плиты выполняется на железобетонные ригели или стены с выверкой по отметкам. Опирание должно быть равномерным по всей ширине ребра; не допускается установка на неподготовленное основание или с перекосом. Сопряжение с соседними плитами осуществляется через швы, заполняемые бетоном с проектными характеристиками. Анкеровка плит в состав перекрытия обеспечивает совместную работу элементов под нагрузкой.

• Работает в составе перекрытий санузлов, технических этажей и помещений с инженерными коммуникациями, обеспечивая пропуск труб через предусмотренные отверстия.
• Воспринимает нагрузки от пола, перегородок и оборудования, передавая их на несущие ригели или стены через продольные ребра жесткости.
• Монтажное положение — ребрами вниз; опирание выполняется по граням ребер на проектные отметки с соблюдением глубины опирания по серии.
• Омоноличивание швов и анкеровка стыков производятся по рабочей документации серии Б1.020.1-7 для обеспечения дискретности или неразрезности перекрытия.
• Торцевые зоны и монтажные петли не должны повреждаться при строповке, разгрузке и складировании; повреждения снижают сцепление арматуры с бетоном.
• Не допускается переворачивать плиту, опирать на слабые кромки или использовать пустоты между ребрами для прокладки коммуникаций без проектного решения.

Соблюдение требований серии при монтаже и сопряжении плит обеспечивает расчетную работу перекрытия под проектными нагрузками.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах опирания ребер, совпадая по вертикали во всех рядах штабеля. Высота штабеля ограничивается условиями сохранности изделий и несущей способностью нижних прокладок.

Транспортировка производится в специализированном транспорте с фиксацией от продольного и поперечного смещения. Запрещена перевозка навалом или с опиранием на торцы и монтажные петли. Погрузка и выгрузка выполняются с использованием стропов за монтажные петли, без ударов и перекосов.
