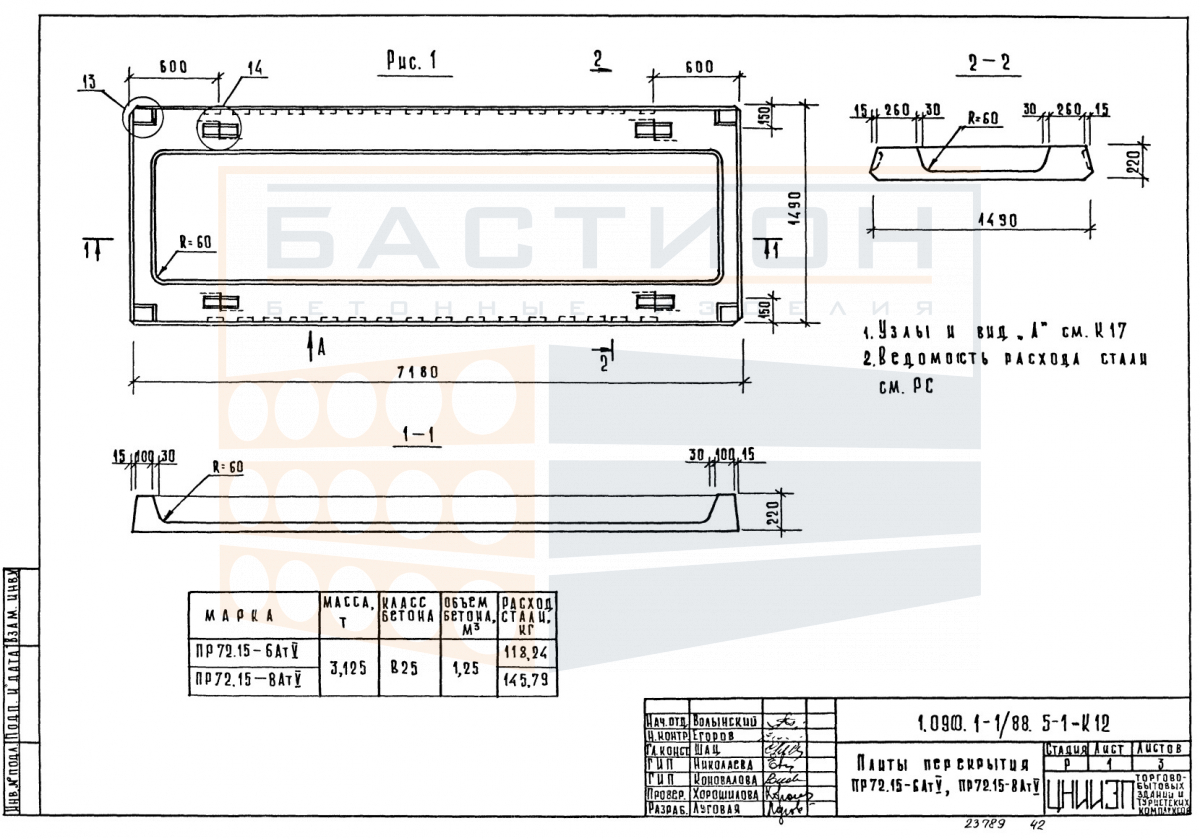

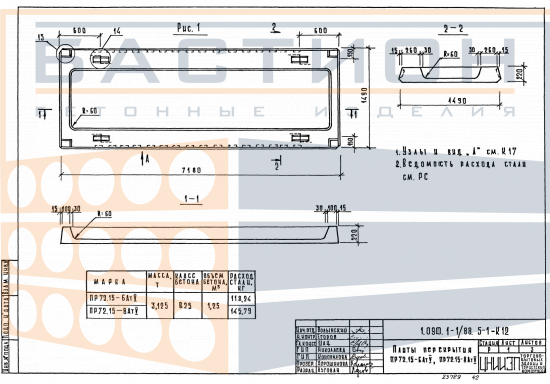

Плита перекрытия ребристая ПР 72.15-8 АтV, серия 1.090.1-1/88, вып. 5-1

Плита перекрытия ребристая ПР 72.15-8 АтV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-1/88, выпуск 5-1, которая разработана для сборных железобетонных конструкций многоэтажных производственных и вспомогательных зданий. Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе за счет продольных ребер, работающих совместно с полкой. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет воспринимать эксплуатационные нагрузки от пола, перегородок, технологического оборудования и временных воздействий. Передача усилий осуществляется на несущие стены, балки или ригели через опорные зоны, расположенные вдоль ребер.

Плита ПР 72.15-8 АтV имеет длину 7180 мм, ширину 1490 мм и высоту 220 мм, масса составляет 3125 кг. Габариты и несущая способность позволяют использовать ее в пролетах до 6–7 метров при нормативных нагрузках до 8 кН/м², что соответствует маркировке «-8». Типоразмер применяется в составе каркасных зданий с шагом колонн и ригелей, соответствующим длине плиты. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос ребер или повреждение торцов, могут привести к снижению несущей способности и появлению трещин. Проектное положение плиты фиксируется по осям и отметкам, а стыки между смежными элементами омоноличиваются для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Плита предназначена для эксплуатации в составе перекрытий промышленных, складских и общественных зданий с нормальными температурно-влажностными условиями. Монтаж выполняется на подготовленные опорные поверхности стен, ригелей или балок с обеспечением проектной глубины опирания не менее 100 мм. Ребра плиты ориентируются вертикально, полка располагается сверху, образуя ровную плоскость перекрытия. Сопряжение с соседними плитами и монолитными участками выполняется через швы, которые заполняются цементно-песчаным раствором или мелкозернистым бетоном по проекту. Анкеровка плиты в конструкцию здания осуществляется закладными деталями и сварными соединениями с выпусками арматуры ригелей. Типичная ошибка — монтаж на неподготовленное основание с отклонением по высоте, что вызывает неравномерное распределение нагрузки и сколы опорных зон.

• Работает в пролете между несущими опорами, передавая нагрузку от пола, перегородок и оборудования на стены, балки или ригели через опорные участки ребер.
• Требует проектной глубины опирания, которая задается рабочими чертежами серии 1.090.1-1/88 вып. 5-1; недостаточное опирание снижает несущую способность и может привести к обрушению.
• При монтаже обязательно проверять положение плиты по осям и отметкам, исключая перекос ребер; отклонение от горизонтали более 5 мм на 1 м длины не допускается.
• Швы между плитами заполняются цементно-песчаным раствором с тщательным уплотнением; омоноличивание стыков обеспечивает жесткость диска перекрытия и распределение локальных нагрузок.
• Запрещается повреждать торцевые зоны ребер и монтажные петли при строповке и разгрузке; сколы и трещины на опорных участках могут привести к отказу изделия.
• Пустоты между ребрами не используются для прокладки коммуникаций без проектного обоснования; устройство отверстий ослабляет сечение плиты и снижает прочность.
• Монтаж на неподготовленное основание с неровностями более 10 мм под опорой приводит к возникновению изгибающих моментов, не учтенных в расчете.

Соблюдение перечисленных требований гарантирует надежную работу плиты в составе перекрытия. Параметры опирания и узлы сопряжения уточняются по рабочей документации серии. Контроль качества установки выполняется перед омоноличиванием швов и сваркой закладных деталей.

Правила хранения и транспортировки изделия

Плиты складируются на ровном твердом основании, исключающем неравномерную осадку грунта. Укладка производится в горизонтальное положение на деревянные прокладки толщиной не менее 100 мм, расположенные в местах, соответствующих опорным зонам плиты. Прокладки соседних ярусов должны совпадать по вертикали, чтобы избежать изгибных деформаций от собственного веса. Высота штабеля ограничивается количеством рядов, при котором нижняя плита не получает повреждений от давления вышележащих элементов. Монтажные петли и торцы ребер защищаются от ударов при складировании и перемещении. Хранение на сыром грунте или с загрязнением рабочих поверхностей не допускается.

Транспортировка осуществляется в горизонтальном положении на железобетоновозах или бортовых платформах. Плиты фиксируются от смещения с помощью упорных брусьев и стяжных ремней, исключая продольные и поперечные сдвиги в пути. Погрузка и выгрузка выполняются краном с использованием стропов, закрепленных за монтажные петли. Запрещается перевозка навалом или с опиранием на слабые кромки ребер. Ударные нагрузки и резкие перемещения при подъеме не допускаются. Допустимый наклон плиты при подъеме не более 10° от горизонтали. Перед транспортировкой проверяется отсутствие видимых дефектов: трещин, сколов, выгибов.
