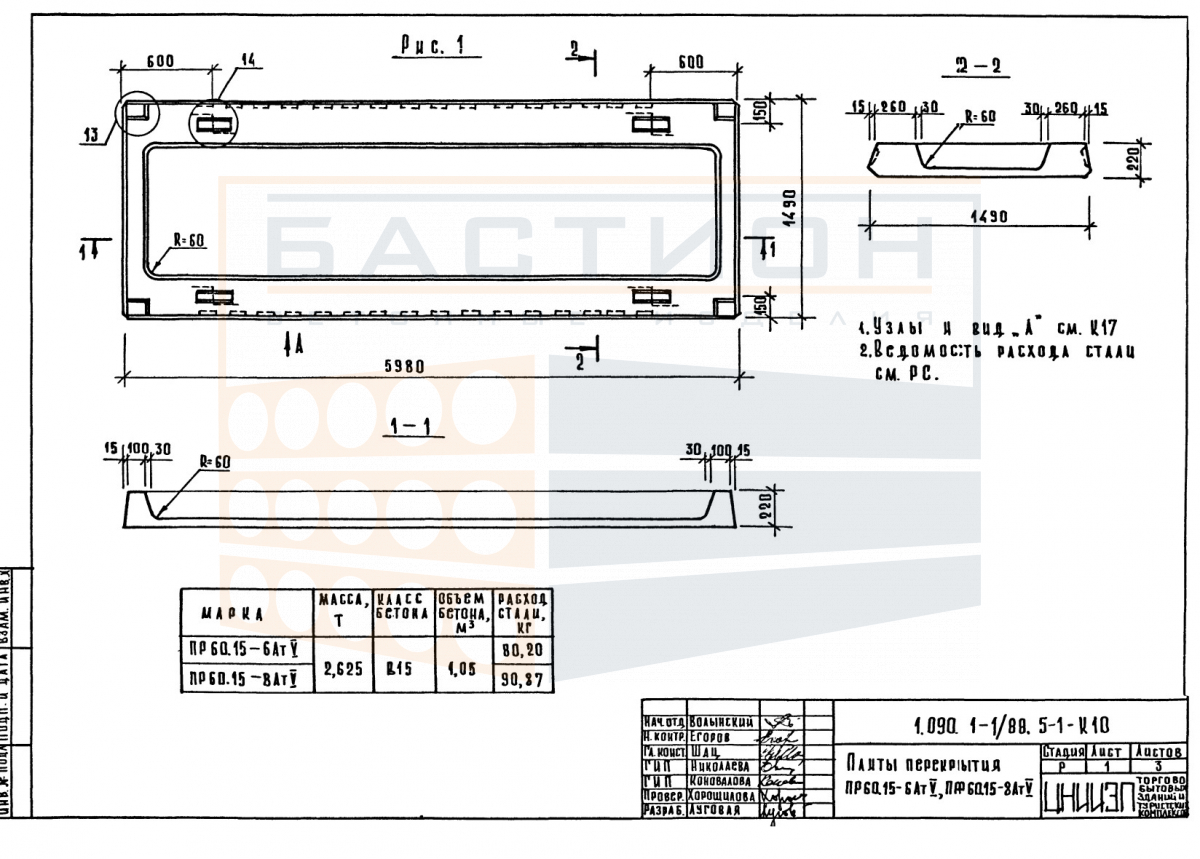

Плита перекрытия ребристая ПР 60.15-6 АтV, серия 1.090.1-1/88, вып. 5-1

Плита перекрытия ребристая ПР 60.15-6 АтV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-1/88, вып. 5-1 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при изгибе за счет продольных ребер, работающих в пролете. Данный типоразмер рассчитан на эксплуатацию в отапливаемых и неотапливаемых зданиях с сухим и нормальным влажностным режимом.

Плита укладывается на опорные поверхности стен или ригелей с проектной глубиной опирания. Несоблюдение глубины опирания или неправильная установка ребер (например, их ориентация не в пролет) приводят к перераспределению напряжений и возможному разрушению конструкции. При монтаже необходимо контролировать горизонтальность опорных площадок и обеспечивать равномерное прилегание плиты. Швы между смежными изделиями заполняются бетоном по проектному решению для обеспечения совместной работы.

Область применения и технические особенности

Монтаж плит осуществляется с использованием кранового оборудования. Строповка производится за монтажные петли. Перед установкой проверяется соответствие отметок и осей проектным. Опирание должно выполняться на несущие конструкции, рассчитанные на восприятие нагрузки от плиты. Для обеспечения устойчивости в проектном положении применяются временные крепления до замоноличивания стыков.

• Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счет продольных ребер, работающих как балки в пролете между опорами.
• Плита рассчитана на опирание по коротким сторонам; установка с нарушением схемы опирания не допускается.
• Торцевые участки плиты содержат зоны анкеровки арматуры — повреждение этих зон при строповке или разгрузке снижает несущую способность.
• Монтажные петли предназначены только для строповки; их повреждение или обрыв при подъеме не допускается.
• Сопряжение плит между собой выполняется путем заполнения продольных швов бетоном; качество омоноличивания влияет на жесткость перекрытия.
• При монтаже необходимо обеспечить проектную глубину опирания, которая уточняется по рабочей документации серии 1.090.1-1/88.

Применение плит в перекрытиях требует соблюдения проектных решений по анкеровке и омоноличиванию стыков для обеспечения пространственной жесткости здания. Отклонения от схемы монтажа, указанной в серии, снижают эксплуатационные характеристики конструкции.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Укладка производится на деревянные прокладки, расположенные в зонах опорных ребер. Прокладки вышележащих рядов должны располагаться строго над прокладками нижележащих для предотвращения изгибающих моментов. Высота штабеля ограничивается условиями устойчивости и допустимыми нагрузками на нижние изделия.

Транспортирование выполняется в специализированном транспорте с фиксацией плит от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на нерабочие поверхности. Погрузка и разгрузка производятся с использованием траверс или стропов, исключающих ударные нагрузки и раскачивание. Монтажные петли и торцевые участки плит защищаются от повреждений.
