Плита перекрытия ребристая ПР 30.15-6, серия 1.090.1-1/88, вып. 5-1

Плита перекрытия ребристая ПР 30.15-6 — это сборный железобетонный элемент, предназначенный для устройства несущих перекрытий и покрытий в зданиях с кирпичными, бетонными или стальными несущими конструкциями. Изделие относится к серии 1.090.1-1/88, выпуск 5-1, и применяется в составе типовых проектов промышленных этажей с регулярной сеткой колонн. Ребристая форма позволяет эффективно распределять изгибающие моменты при сравнительно небольшой массе.

Основная функция плиты — восприятие вертикальных нагрузок от перегородок, оборудования, людей и передача их на опорные конструкции. Проектное положение плиты задается отметками и осями, а глубина опирания регламентируется рабочей документацией серии. Ошибки при монтаже, такие как недостаточное опирание или перекос, снижают несущую способность и могут вызвать трещины.

Область применения и технические особенности

Перед монтажом опорные поверхности очищаются от грязи и наледи. Плита подается к месту установки краном, строповка производится за все монтажные петли. После выверки по осям и отметкам плита фиксируется временными распорками, затем стыки омоноличиваются.

• Плита рассчитана на эксплуатацию в зданиях с обычными условиями, соответствующими требованиям серии 1.090.1-1/88, без агрессивных воздействий.
• Восприятие нагрузки обеспечивается совместной работой ребер и полки; распределение усилий зависит от проектного опирания.
• Торцевые зоны плиты являются опорными и не должны иметь сколов и трещин, снижающих несущую способность.
• Монтажные петли применяются только для подъема и подачи; после установки петли отгибаются, чтобы не мешать стыковке.
• Стыки между плитами омоноличиваются раствором или бетоном по проекту, обеспечивая жесткость горизонтального диска.
• Не допускается прокладка инженерных коммуникаций через ребра плиты без согласования с проектной организацией.

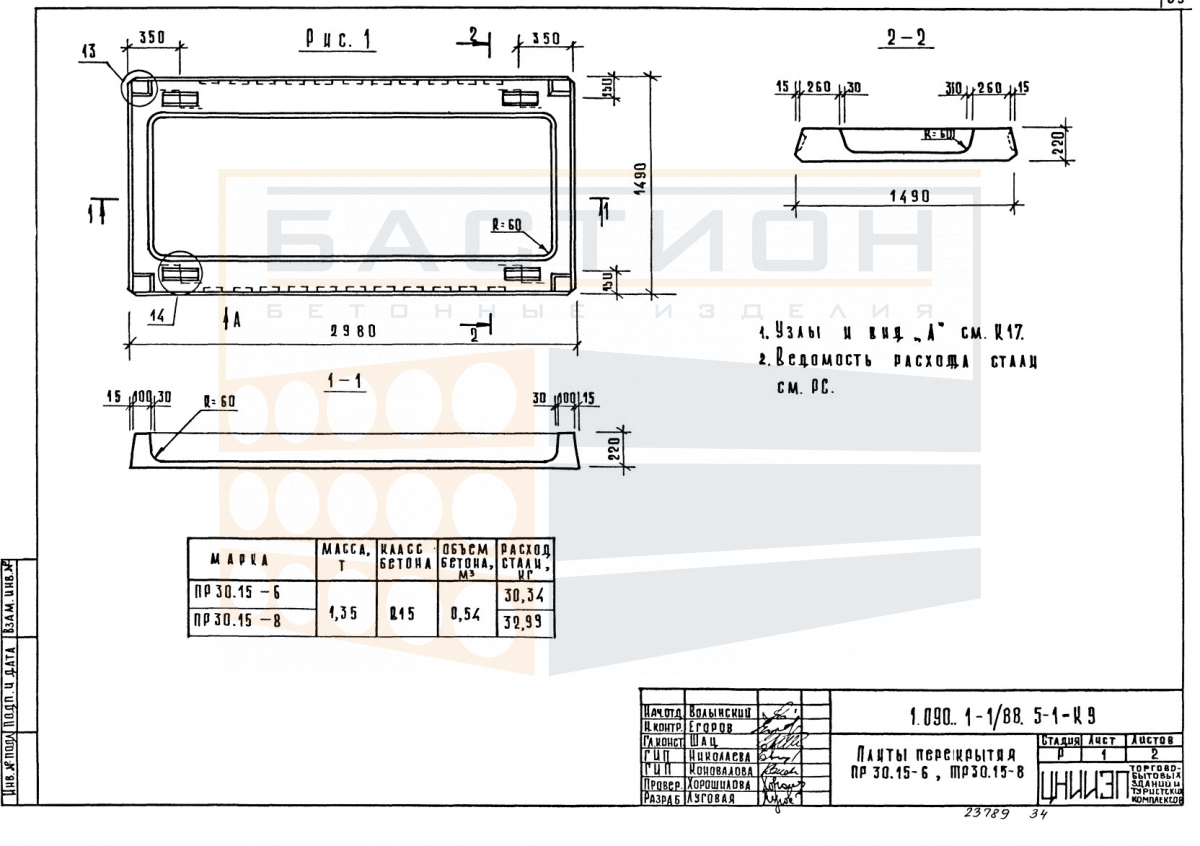

Габаритные размеры и масса плиты (1350 кг) определяют требования к грузоподъемности крана и размерам площадки складирования.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам, и располагаются строго одна над другой. Высота штабеля устанавливается по проекту складирования с учетом устойчивости и сохранности изделий.

Транспортировка производится в горизонтальном положении с креплением ремнями от смещения. Запрещается перевозка с опорой на ребра или углы. Строповка осуществляется за все монтажные петли, исключая рывки и удары.
