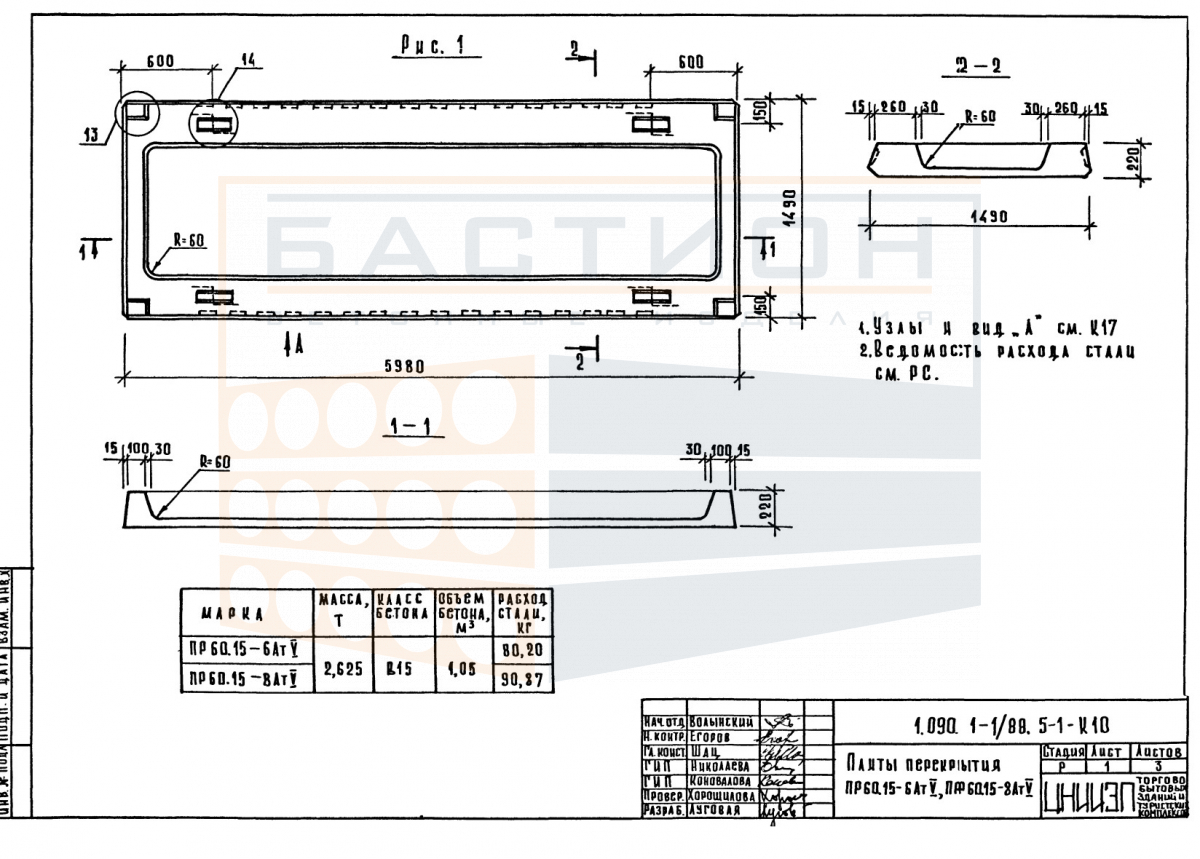

Плита перекрытия ребристая ПР 60.15-8 АтV, серия 1.090.1-1/88, вып. 5-1

Плита перекрытия ребристая ПР 60.15-8 АтV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-1/88, выпуск 5-1, предназначенной для сборных железобетонных перекрытий промышленных и общественных зданий. Конструкция плиты включает продольные и поперечные ребра, которые обеспечивают повышенную жесткость и несущую способность при относительно малом расходе материала.

В качестве продольной арматуры применяется сталь класса АтV, что позволяет плитам воспринимать значительные изгибающие нагрузки в пролете. Ребристая форма обеспечивает эффективное распределение усилий и снижает собственный вес конструкции по сравнению со сплошными плитами. При монтаже критически важна правильная ориентация ребер вниз и обеспечение проектной глубины опирания на несущие элементы — балки, ригели или стены. Ошибки при установке, такие как недостаточное опирание или перекос, могут привести к концентрации напряжений и нарушению целостности перекрытия.

Область применения и технические особенности

Плиты ПР 60.15-8 АтV монтируются в составе сборных перекрытий с опиранием на железобетонные балки или ригели в соответствии с решениями серии 1.090.1-1/88. Опирание осуществляется по коротким сторонам; торцевые зоны имеют усиленное армирование для восприятия опорных реакций. Сопряжение плит между собой и с несущими конструкциями требует омоноличивания швов цементно-песчаным раствором или бетоном по проекту.

• Ребристая конструкция плиты обеспечивает работу в пролете за счет продольных ребер, воспринимающих изгибающий момент, и полки, распределяющей нагрузку на ребра.
• Опирание плиты производится по коротким сторонам на несущие балки или ригели с глубиной опирания, установленной проектом; торцы не должны иметь повреждений.
• Монтажные петли расположены в торцевых зонах и используются для строповки; закладка строп за полку плиты не допускается.
• Швы между смежными плитами заполняются бетоном или раствором после установки и выверки положения, что обеспечивает совместную работу и жесткость диска перекрытия.
• При монтаже необходимо контролировать горизонтальность плиты с помощью нивелира; отклонение от проектной отметки не должно превышать установленных допусков.
• Плиты данной серии рассчитаны на эксплуатацию в зданиях с нормальным температурно-влажностным режимом; при агрессивных средах требуется дополнительная защита по проекту.

Применение плит ПР 60.15-8 АтV в составе перекрытия требует строгого соблюдения проектных решений по опиранию и анкеровке. Нарушение технологии монтажа, в частности, опирание на неподготовленное основание или смещение опорных зон, может привести к недопустимым деформациям и снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты ребристые необходимо хранить на ровной твердой площадке в горизонтальном положении. Под опорные зоны (торцы) должны быть уложены деревянные прокладки, расположенные строго по вертикали в штабеле для исключения изгиба. Высота штабеля не должна превышать нормативных значений, установленных для данных типоразмеров. Защиту монтажных петель и ребер от повреждений обеспечивают при складировании.

Транспортирование плит осуществляется в горизонтальном положении с опиранием на прокладки в зоне монтажных петель. Изделия фиксируются в кузове транспортного средства от продольных и поперечных смещений с помощью инвентарных креплений. Строповку производят за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Перевозка навалом или с опиранием на полку не допускается.
