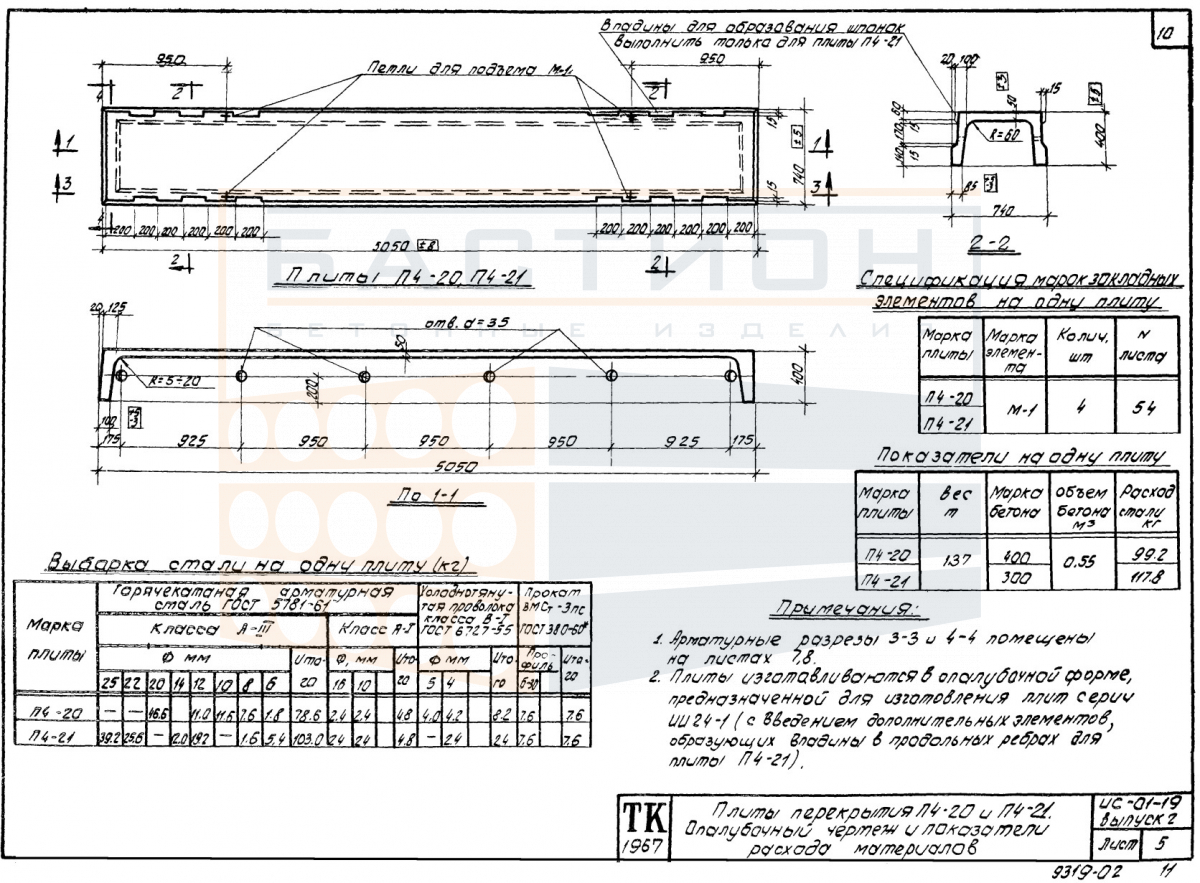

Плита перекрытия ребристая П 4-21, серия ИС-01-19, выпуск 2

Плита перекрытия ребристая П 4-21 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Конструкция включает продольные ребра, обеспечивающие жесткость при изгибе, и полку, воспринимающую распределенную нагрузку. Изделие относится к типовым решениям серии ИС-01-19 выпуск 2, используемой в промышленном и гражданском строительстве.

Плита воспринимает нагрузки от пола, оборудования, перегородок и временных воздействий, передавая их на несущие стены, балки или ригели. Ошибки при выборе или монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к перегрузке конструкции и образованию трещин. Поэтому точное соблюдение проектных решений и монтажных схем обязательно.

Область применения и технические особенности

Монтаж плит перекрытия ребристых П 4-21 выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание осуществляется на несущие элементы через опорные зоны, расположенные по торцам плиты. Сопряжение со стенами, балками или ригелями выполняется с обеспечением проектной глубины опирания и последующим омоноличиванием швов. Для распределения нагрузки и предотвращения повреждения торцов применяются выравнивающие прокладки.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет ребер жесткости, что обеспечивает устойчивость перекрытия.
• Торцевые зоны плиты являются опорными, поэтому повреждения торцов при строповке и разгрузке недопустимы, так как это снижает несущую способность.
• Опирание плиты выполняется на предварительно выверенные опоры с обеспечением проектной глубины — значения указываются в рабочей документации серии.
• Швы между смежными плитами заполняются бетоном или раствором по проекту, что обеспечивает совместную работу элементов перекрытия и распределение нагрузки.
• Монтажное положение плиты фиксируется по осям и отметкам; перекосы и смещения относительно проектного уровня не допускаются, так как нарушают расчетную схему.
• Ребра плиты должны быть ориентированы в сторону несущих конструкций; неправильная ориентация изменяет схему распределения нагрузки и может привести к деформациям.

Учет всех указанных факторов при проектировании и монтаже обеспечивает надежную работу плиты в составе перекрытия на протяжении всего срока эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит перекрытия ребристых П 4-21 производится в горизонтальном положении на ровном твердом основании. Под изделие устанавливаются инвентарные прокладки в местах, соответствующих опорным зонам (торцы плиты). Прокладки соседних плит в штабеле должны располагаться строго по вертикали, чтобы избежать изгибающих нагрузок на полку. Высота штабеля и количество рядов определяются схемой складирования с учетом массы изделия.

При транспортировке плиты размещаются в кузове в горизонтальном положении на опорных брусьях. Изделия фиксируются от продольных и поперечных смещений с использованием инвентарных упоров или стяжек. Строповка производится за монтажные петли с применением траверс, исключающих перекос и повреждение ребер. Сбрасывание плит с высоты и удары о конструкции транспортного средства не допускаются.
