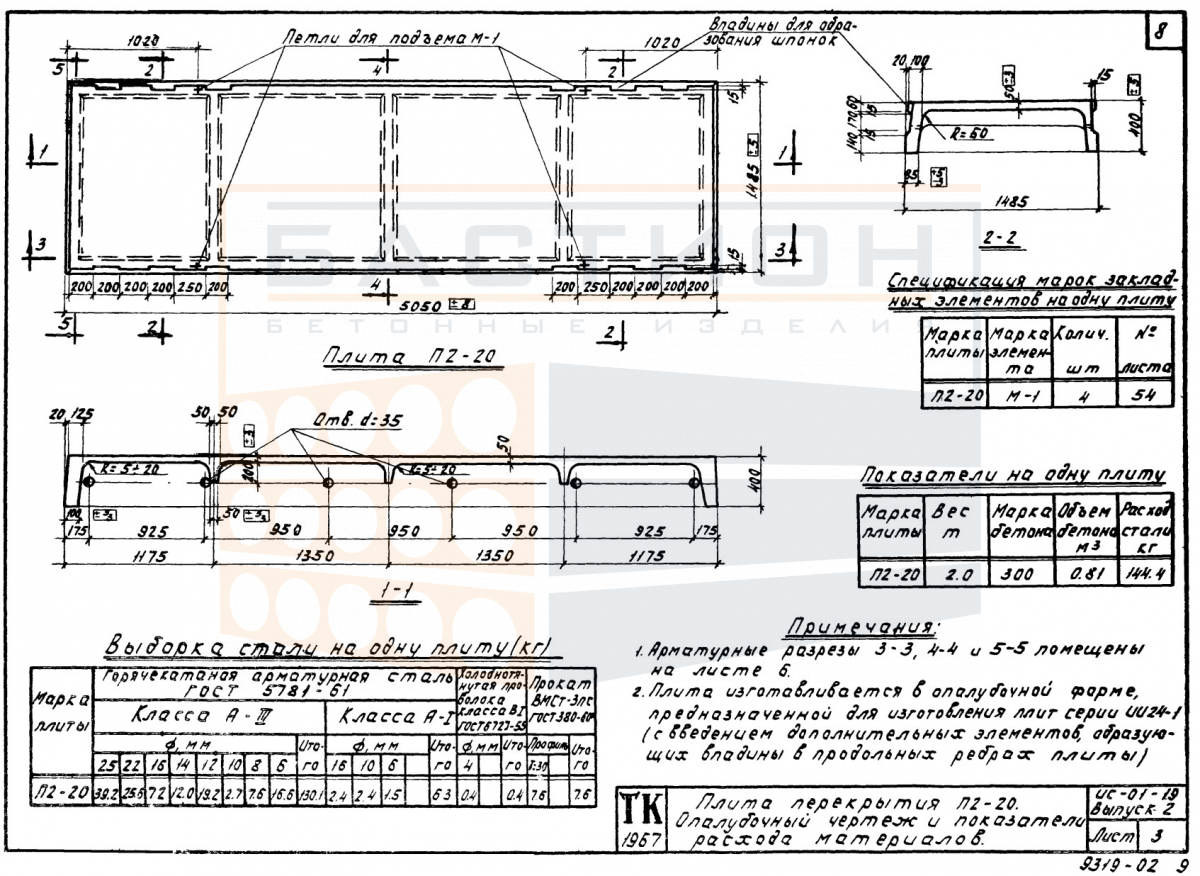

Плита перекрытия ребристая П 2-20, серия ИС-01-19, выпуск 2

Плита перекрытия ребристая П 2-20, серия ИС-01-19, выпуск 2 — железобетонный элемент горизонтальной несущей системы здания. Ребристая конструкция с продольными ребрами обеспечивает высокую жесткость при изгибе. Плита предназначена для устройства перекрытий в зданиях различного назначения, воспринимает нагрузки от пола, перегородок, оборудования и передает их на несущие опоры. Тяжелый бетон и стальное армирование формируют прочный каркас, устойчивый к эксплуатационным воздействиям. Маркировка соответствует типоразмеру по серии ИС-01-19, выпуск 2.

Применение плит данного типоразмера (длина 5050 мм, ширина 1485 мм) целесообразно в перекрытиях с соответствующим шагом несущих конструкций. Ребра ориентируются вниз, образуя потолок с выступами. Неправильное опирание — недостаточная глубина или перекос — ведет к перегрузке торцевых зон и снижению несущей способности. Проектное положение фиксируется по осям, швы между плитами омоноличиваются для обеспечения пространственной жесткости.

Область применения и технические особенности

Монтаж плит выполняется с использованием всех монтажных петель. Укладка производится на выверенные опорные площадки с проектным зазором. После установки выполняется анкеровка в несущие конструкции и бетонирование швов. Использование изделий одной серии упрощает сборку перекрытий.

• Опирание плиты осуществляется на несущие стены, балки или ригели. Глубина опирания принимается по проекту и контролируется в процессе монтажа. Недостаточное опирание приводит к концентрации напряжений и снижению несущей способности ребер.
• Ребра плиты работают как основные несущие элементы, воспринимающие изгибающий момент в пролете. При монтаже строго соблюдается проектная ориентация ребрами вниз. Поворот плиты вокруг продольной оси не допускается.
• Монтажные петли предназначены только для строповки. Повреждение петель или торцов плиты при разгрузке недопустимо, так как это нарушает анкеровку арматуры и снижает прочность опорных зон.
• Швы между смежными плитами заполняются бетоном по проекту. Омоноличивание обеспечивает совместную работу элементов, распределение нагрузок и герметичность стыков. Заполнение швов выполняется после установки всех плит участка.
• Перед укладкой опорные поверхности очищаются от мусора и выравниваются. Укладка на неподготовленное основание с перепадом высот вызывает неравномерную осадку и перекос плиты. При необходимости подливка цементно-песчаного раствора.
• Типичной ошибкой является монтаж плиты с опиранием только на часть ребер или с перекосом. Контроль горизонтальности выполняется по отметкам низа плиты с использованием уровня. Отклонения не должны превышать пределов, установленных проектом.

Соблюдение проектных требований к монтажу, опиранию и омоноличиванию стыков обеспечивает надежную работу перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из дерева или другого эластичного материала располагаются в местах опорных зон по одной вертикали во всех рядах штабеля. Высота штабеля определяется с учетом прочности нижнего изделия и массы верхних плит. Торцы, ребра и монтажные петли должны быть защищены от механических повреждений.

Транспортировка производится в положении, близком к горизонтальному, с надежной фиксацией плит в кузове. Перевозка навалом запрещена. Подъем и выгрузка выполняются с использованием всех монтажных петель одновременно с равномерным натяжением строп. Ударные нагрузки, перекосы и опирание на слабые кромки при разгрузке исключаются. Запрещается сбрасывать плиты с транспортного средства.
