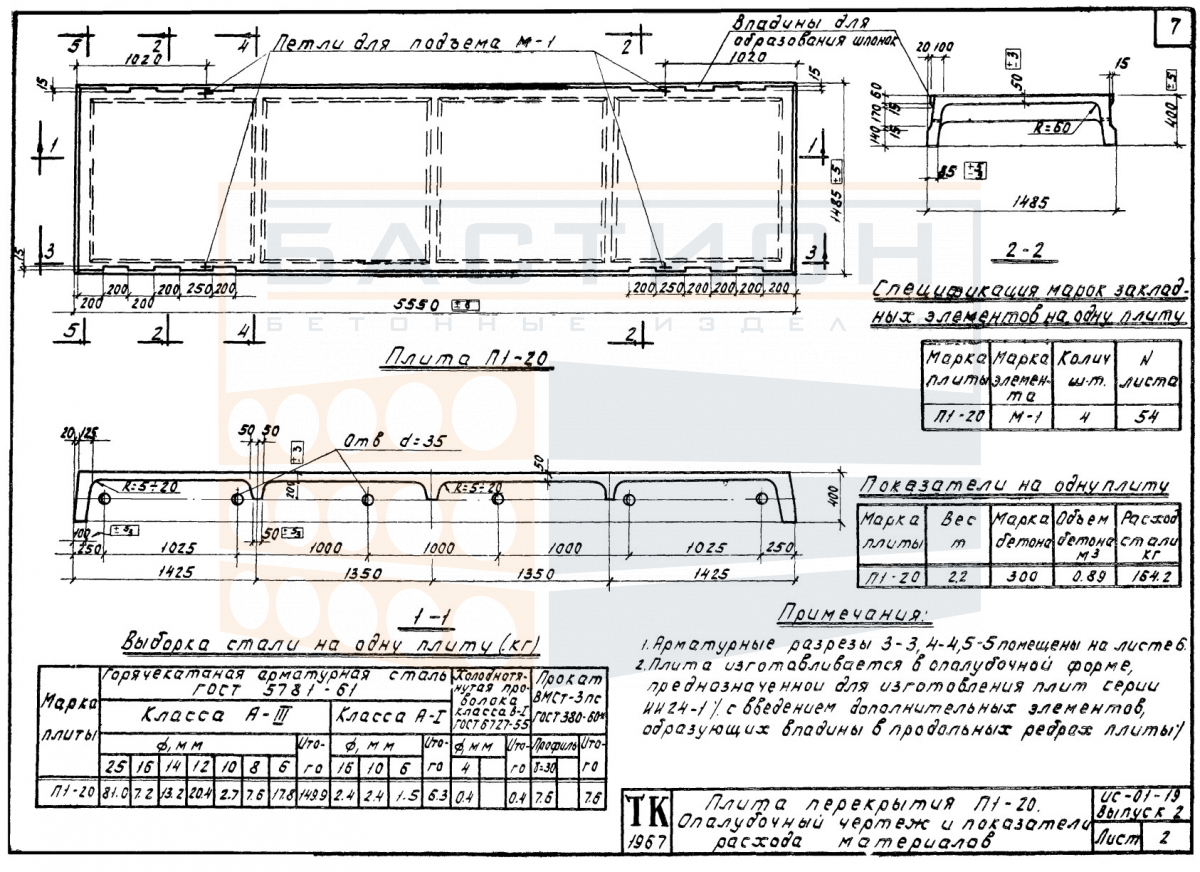

Плита перекрытия ребристая П 1-20, серия ИС-01-19, выпуск 2

Плита перекрытия ребристая П 1-20 серии ИС-01-19 выпуска 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция позволяет воспринимать изгибающие нагрузки за счет продольных ребер жесткости. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, обеспечивающим прочность при эксплуатационных воздействиях.

Плита предназначена для работы в пролете между несущими опорами — стенами, балками или ригелями. Передает вертикальные нагрузки от собственного веса, полов, перегородок, оборудования и временных воздействий на опорные конструкции. Недостаточная глубина опирания или неправильная ориентация ребер при монтаже могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на выровненную опорную поверхность с проектным шагом. Опирание осуществляется по двум сторонам на продольные ребра. Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них расположены закладные детали и зона анкеровки арматуры. Швы между плитами заполняются бетоном по проектному решению для обеспечения совместной работы.

• Работает в пролете между несущими опорами, передавая нагрузку на стены или ригели. Ребра жесткости воспринимают изгибающие моменты, снижая собственный вес плиты.
• Проектная глубина опирания задается рабочей документацией и должна строго соблюдаться. Отклонение от проектных значений приводит к перегрузке опорных зон.
• Монтажные петли используются только для строповки; после установки они не несут нагрузки. Срез петель или повреждение бетона в месте их заделки не допускается.
• Пустоты между ребрами могут использоваться для прокладки коммуникаций только по проекту. Самовольное устройство отверстий снижает несущую способность плиты.
• Повреждение торцов плиты при разгрузке недопустимо, так как нарушает анкеровку арматуры и снижает прочность опорной зоны. Торцы защищаются прокладками.
• Омоноличивание стыков обеспечивает дисковую жесткость перекрытия и равномерное распределение нагрузок. Бетонирование швов выполняется после установки всех плит.

Учет указанных особенностей при транспортировке, складировании и монтаже позволяет избежать дефектов и обеспечить проектную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, строго одна над другой по вертикали. Высота штабеля подбирается с учетом массы и прочности нижних изделий. Кромки и ребра плит защищаются от повреждений. Не допускается складирование плит с опиранием на ребра или торцы.

При транспортировке плиты фиксируются в кузове для исключения смещений и взаимных ударов. Погрузка и выгрузка выполняются с использованием траверс или стропов за монтажные петли. Перевозка навалом запрещена. Строповка производится с соблюдением равномерного натяжения всех ветвей. Перед монтажом каждая плита осматривается на предмет трещин, сколов и других повреждений.
