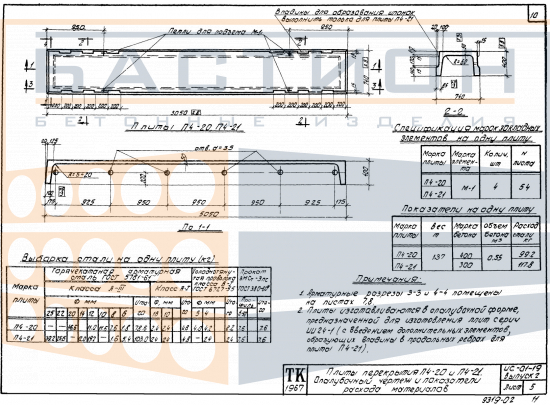

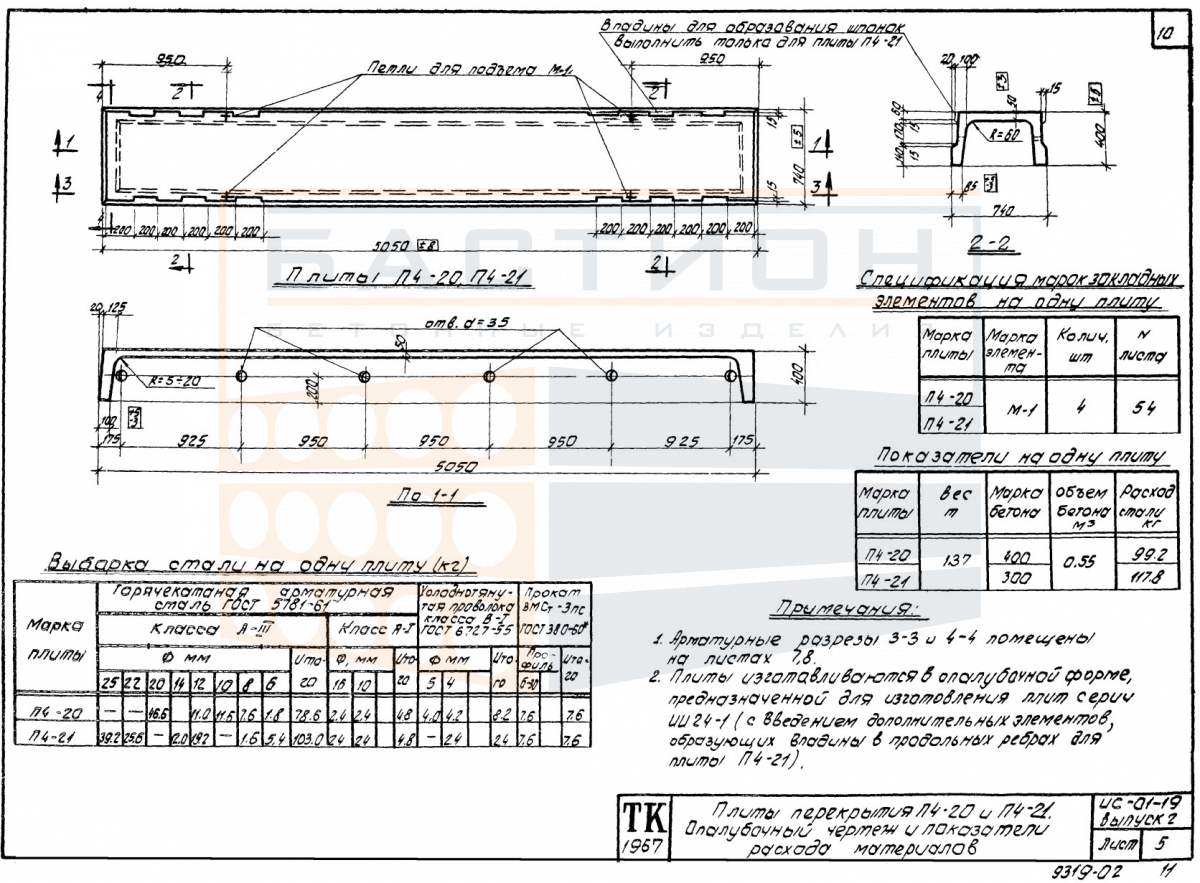

Плита перекрытия ребристая П 4-20, серия ИС-01-19, выпуск 2

Плита перекрытия ребристая П 4-20, серия ИС-01-19, выпуск 2, — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типу ребристых плит, в которых продольные ребра воспринимают изгибающие нагрузки, а полка плиты обеспечивает распределение усилий на опоры.

Конструкция плиты разработана для эксплуатации в отапливаемых и неотапливаемых зданиях различного назначения. Характер нагрузок включает постоянные (собственный вес перекрытия, пола, перегородок) и временные (оборудование, люди, снег для покрытий). Ошибки при выборе или монтаже плиты (недостаточное опирание, перекос, повреждение ребер) приводят к перераспределению усилий, образованию трещин и потере несущей способности перекрытия.

Область применения и технические особенности

Плиты монтируются на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Сопряжение с опорными конструкциями выполняется через сварку закладных деталей и последующее омоноличивание швов. Монтажное положение плиты проверяется по отметкам и осям.

• Изделие работает в пролете между опорами, передавая нагрузку на стены, балки или ригели. Продольные ребра воспринимают изгибающие моменты, полка плиты распределяет нагрузку в плоскости перекрытия.
• Требуется проектное опирание ребер на несущие элементы. Недостаточная глубина опирания или отклонение от горизонтали вызывают концентрацию напряжений и снижают расчетную несущую способность.
• Швы между смежными плитами заполняются бетоном по проектному решению – это обеспечивает совместную работу элементов перекрытия и распределение горизонтальных усилий.
• Торцевые зоны плиты (места опирания ребер) не должны повреждаться при строповке, разгрузке и складировании. Повреждение торцов нарушает анкеровку арматуры и может привести к разрушению опорного узла.
• Монтаж плиты на неподготовленное основание (неровная поверхность опор, невыровненные отметки) не допускается. Перед укладкой опорные площадки очищаются и выверяются по уровню.
• Типоразмер плиты П 4-20 относится к решениям серии ИС-01-19, выпуск 2. Параметры опирания, армирование и монтажные узлы уточняются по рабочей документации указанной серии.

Соблюдение проектных требований к опиранию и монтажу является обязательным для обеспечения расчетной работы плиты в составе перекрытия. Отклонения от проектных отметок или нарушение технологии стыковки приводят к неравномерному распределению нагрузок между элементами.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в опорных зонах ребер (на расстоянии не менее 0,5 м от торцов), строго по одной вертикальной линии во всех рядах штабеля. Монтажные петли и кромки ребер должны быть защищены от повреждений. Высота штабеля определяется проектом складирования с учетом массы изделия и условий безопасности.

При транспортировке плиты укладываются на транспортное средство в горизонтальном положении, фиксируются инвентарными упорами и ремнями от продольного и поперечного смещения. Перевозка навалом, с опиранием на слабые кромки полки или с нарушением ориентации ребер не допускается. Погрузочно-разгрузочные работы выполняются за монтажные петли с использованием траверс, исключающих перекос стропов и ударные нагрузки.
