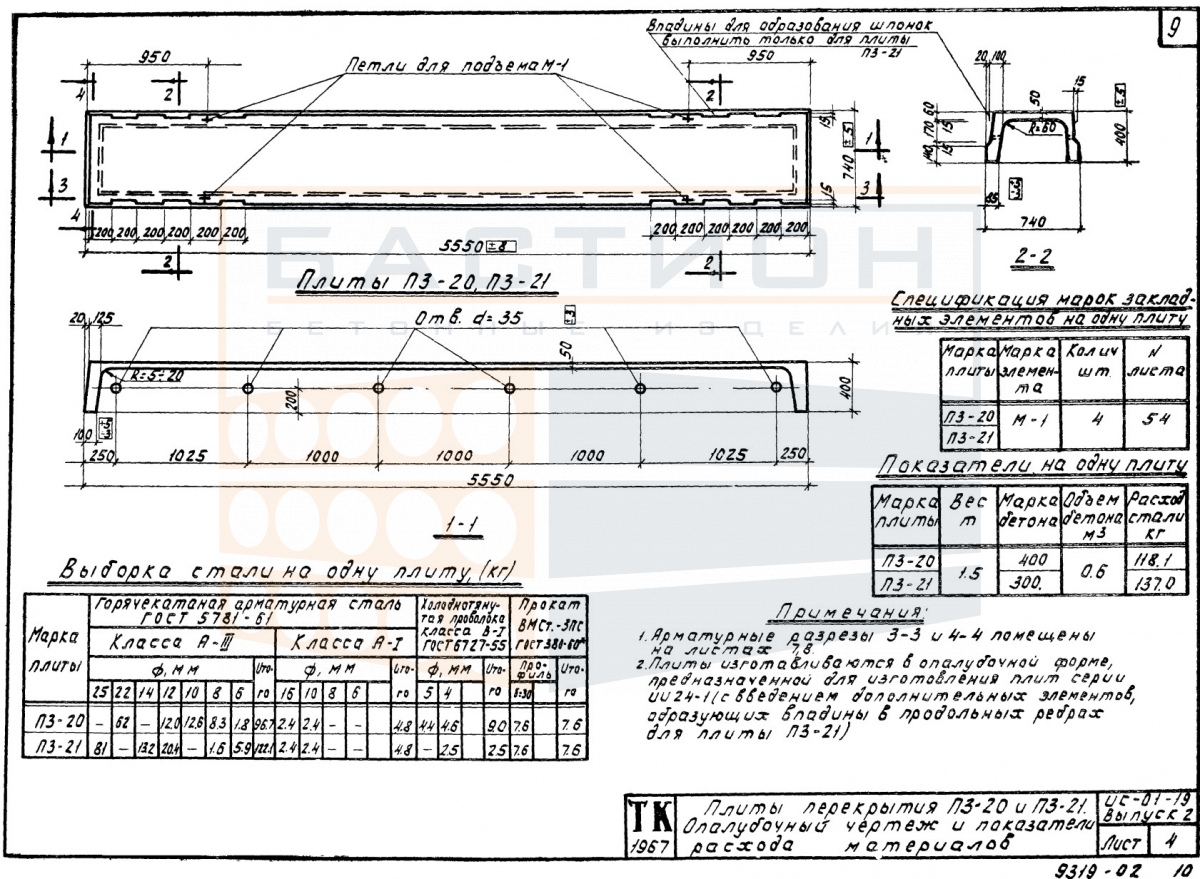

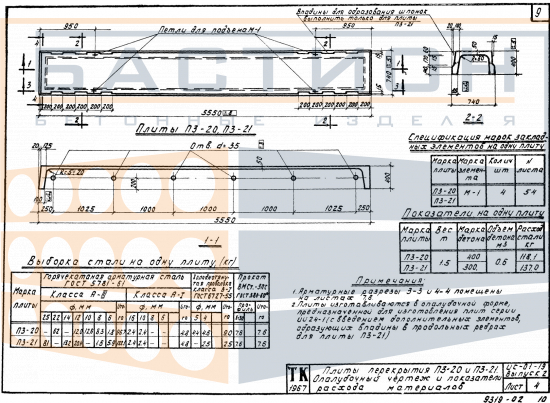

Плита перекрытия ребристая П 3-20, серия ИС-01-19, выпуск 2

Плита перекрытия ребристая П 3-20 серии ИС-01-19 — это сборный железобетонный элемент горизонтальной несущей системы здания, формирующий межэтажное, чердачное или техническое перекрытие. Конструкция включает продольные ребра и полку: ребра воспринимают изгибающие моменты, полка распределяет нагрузку на ребра. Такая схема позволяет уменьшить собственный вес плиты по сравнению со сплошными аналогами при сохранении несущей способности.

Изделие применяется в промышленных и гражданских зданиях для создания жесткого диска перекрытия. При монтаже необходимо обеспечить проектное опирание плиты на несущие стены или ригели — смещение опорных зон или перекос плиты приводят к неравномерному распределению нагрузки и могут вызвать трещины в ребрах. Торцевые участки ребер — наиболее ответственная зона, их повреждение при транспортировке или монтаже снижает расчетную несущую способность. Правильная ориентация ребер вдоль пролета обязательна; монтаж с поперечным расположением ребер изменяет работу конструкции и может привести к недопустимому прогибу.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по отметкам и осям. Опирание осуществляется по двум сторонам — на продольные ребра. Глубина опирания и способ крепления определяются проектной документацией. После установки плиты омоноличиваются стыки с закладными деталями для обеспечения совместной работы перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая нагрузки от пола, перегородок, оборудования и временные эксплуатационные нагрузки.
• Ребра плиты служат главными несущими элементами, воспринимающими изгибающие моменты; полка плиты обеспечивает распределение нагрузки на ребра.
• Плита требует проектной глубины опирания на опорные конструкции; недостаточное опирание может вызвать концентрацию напряжений и трещинообразование.
• Монтажное положение плиты фиксируется по осям и отметкам; смещение относительно опор не допускается во избежание внецентренного нагружения ребер.
• Торцевые зоны плиты не подлежат повреждению при строповке и разгрузке — нарушение целостности бетона в опорных участках снижает расчетную прочность элемента.
• Швы между смежными плитами заполняются раствором или бетоном с последующим уплотнением; омоноличивание стыков повышает жесткость диска перекрытия.
• При необходимости пропуска коммуникаций через перекрытие отверстия выполняются по проектному решению, исключающему повреждение ребер и арматуры.

Соблюдение проектных требований по опиранию и анкеровке плит обеспечивает равномерную передачу нагрузок на каркас здания и исключает деформации перекрытия в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании, очищенном от посторонних предметов. Прокладки устанавливаются под ребрами в местах, соответствующих опорным зонам плиты. Высота штабеля и количество рядов определяются с учетом массы изделия и прочности основания. Прокладки соседних рядов располагаются строго по одной вертикали для равномерной передачи нагрузки. Не допускается складирование плит с опиранием на полку или на торцы ребер.

Транспортировка плит осуществляется в положении, соответствующем проектному, с фиксацией от продольного и поперечного смещения. Не допускается перевозка навалом, удары, наклоны и опирание на полку плиты. Погрузка и разгрузка производятся с использованием стропов за монтажные петли с соблюдением мер, исключающих повреждение ребер и торцов. Во время погрузки и выгрузки необходимо контролировать синхронность работы стропов во избежание перекоса.
