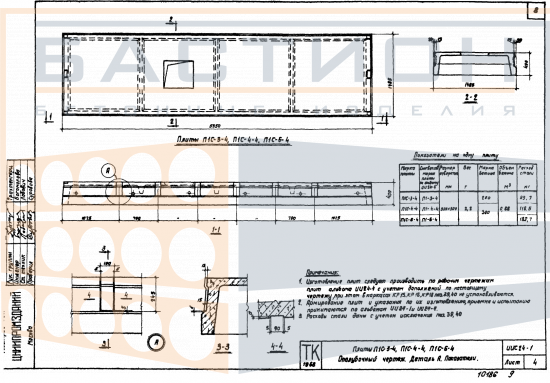

Плита ребристая П 1 С - 3/4/6 - 4, серия ИИС 24-1

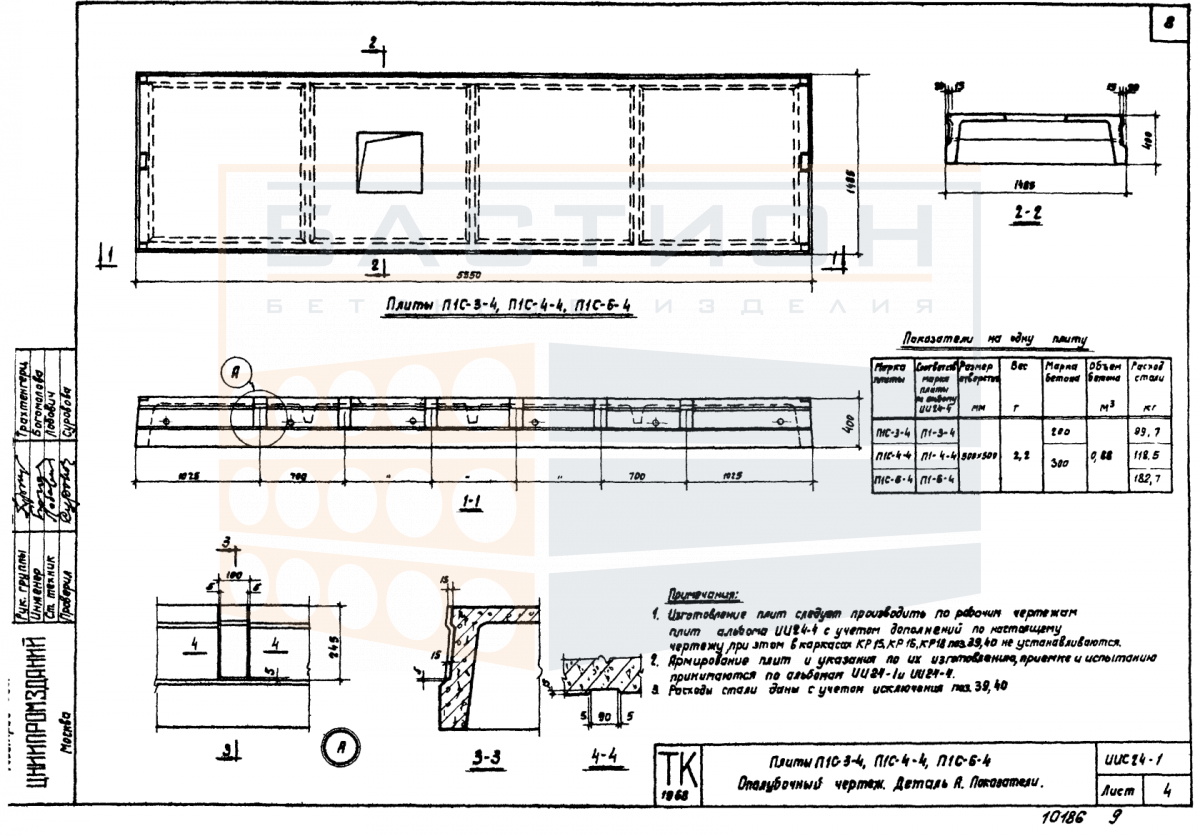

Плита ребристая П 1 С - 3/4/6 - 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе перекрытий по серии ИИС 24-1. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок в пролете и передачу усилий на опорные элементы. Применение тяжелого бетона и стального армирования формирует жесткость и несущую способность, необходимую для эксплуатационных воздействий.

Изделие используется в промышленных, гражданских и складских зданиях для устройства сборных железобетонных перекрытий. Работа ребер как главных несущих элементов требует строгого соблюдения проектного положения: ребра должны быть ориентированы в направлении пролета, а опирание выполняться по всей ширине опорных зон. Ошибки в ориентации или недостаточная глубина опирания приводят к перераспределению нагрузок и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные конструкции — стены, балки или ригели — с выверкой по отметкам и осям. Зазоры между смежными плитами заполняются бетонной смесью по проектному решению, обеспечивая совместную работу элементов перекрытия. Торцевые зоны плиты, являющиеся зонами анкеровки арматуры, не должны повреждаться при строповке и разгрузке.

• Продольные ребра плиты работают как балки, воспринимающие изгибающий момент от распределенной нагрузки перекрытия.
• Опирание плиты выполняется на несущие элементы по кратчайшей стороне; глубина опирания задается рабочей документацией серии.
• При монтаже необходимо контролировать горизонтальность и отсутствие перекосов, чтобы исключить концентрацию напряжений в опорных зонах.
• Швы между смежными плитами омоноличиваются после установки и выверки; бетон замоноличивания должен иметь класс не ниже проектного.
• Монтажные петли используются для строповки; их повреждение недопустимо, так как это затрудняет безопасное перемещение элемента.
• Запрещается опирать плиту на несущие конструкции с отклонением от проектной схемы, включая опирание только углами или частичное опирание ребра.
• При транспортировке и хранении плита должна находиться в горизонтальном положении на прокладках, расположенных строго под опорными зонами.

Требования к опиранию и монтажному положению напрямую связаны с работой плиты в пролете: нарушение проектной схемы опирания приводит к нерасчетному распределению изгибающих моментов и может вызвать образование трещин в ребрах или опорных зонах.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки из дерева или других эластичных материалов размещаются в местах, соответствующих опорным зонам плиты. При штабелировании прокладки устанавливаются строго по одной вертикали над каждой опорной зоной для равномерного распределения нагрузки на нижележащий элемент.

Транспортировка осуществляется в положении, исключающем смещение и удары. Плита фиксируется в кузове транспортного средства с помощью инвентарных упоров и стяжек. Перевозка навалом или с опиранием на ребра запрещается. Погрузка и разгрузка производятся за монтажные петли с применением траверс, обеспечивающих равномерное натяжение строп.
