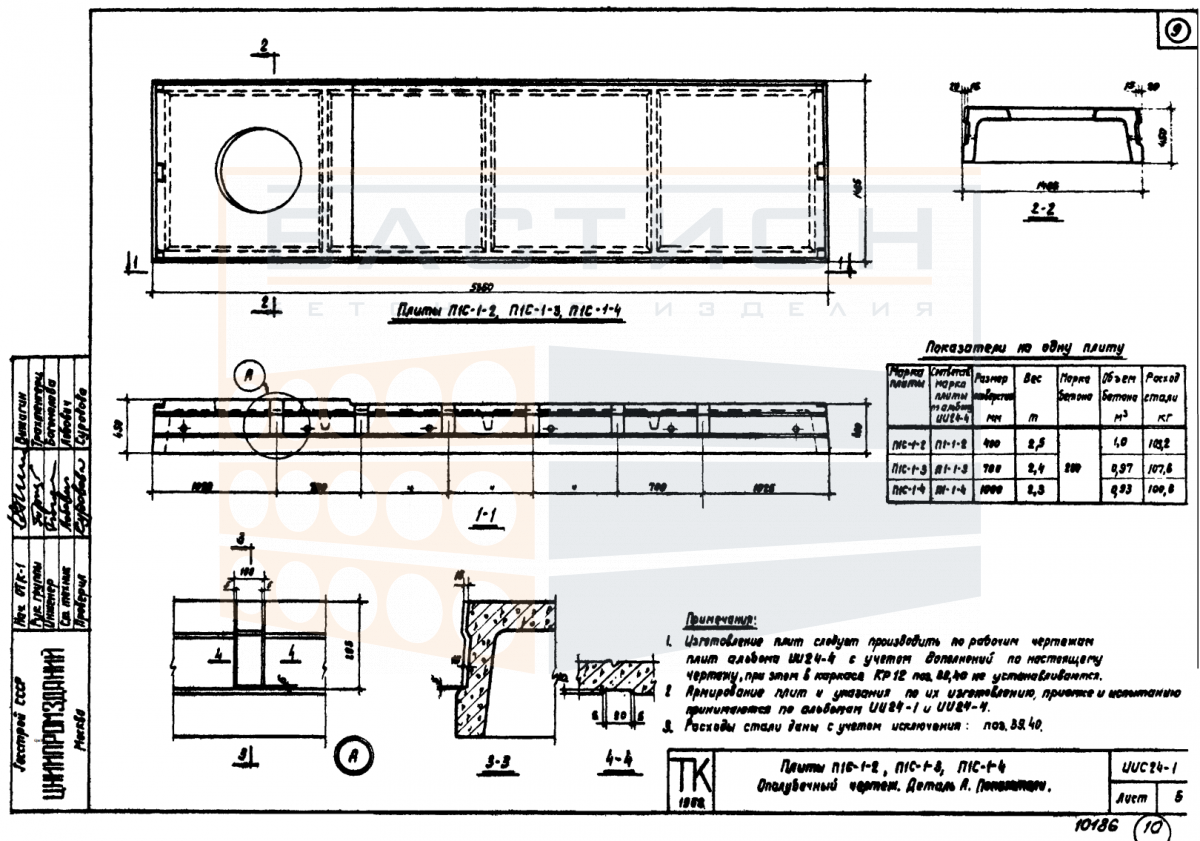

Плита ребристая П 1 С - 1 - 4, серия ИИС 24-1

Плита ребристая П 1 С - 1 - 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИС 24-1 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает пространственную жесткость и эффективное распределение изгибающих моментов по длине элемента.

Плита применяется в каркасных и бескаркасных зданиях с опиранием на продольные или поперечные несущие конструкции. Характер нагрузок включает равномерно распределенные и сосредоточенные воздействия, которые воспринимаются продольными ребрами и полкой. Недостаточная глубина опирания или нарушение проектного положения ребер может привести к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с проверкой отметок опорных площадок. Опирание осуществляется по продольным сторонам через растворный шов или резиновые прокладки. Допустимые отклонения положения регулируются проектной документацией.

• Опирание плиты выполняется на несущие стены или ригели с глубиной, заданной рабочей документацией серии ИИС 24-1.
• Продольные ребра ориентируются в сторону действия изгибающего момента, что обеспечивает эффективную работу сечения при минимальном расходе материала.
• При монтаже не допускается повреждение торцов и ребер, так как это снижает анкеровку арматуры и целостность бетона в опорных зонах.
• Пустоты между ребрами могут использоваться для прокладки инженерных коммуникаций при условии дополнительного усиления по проекту.
• Анкеровка плиты в несущих конструкциях выполняется по проектному решению с омоноличиванием стыков бетоном после выверки положения.
• После установки проверяется горизонтальность плоскости перекрытия и совпадение с проектными отметками для равномерной передачи нагрузки.
• Не допускается опирание плиты на перегородки или временные опоры, не предусмотренные проектом во избежание перераспределения усилий.

Правильный монтаж и соблюдение проектных параметров опирания обеспечивают совместную работу плиты с другими элементами каркаса и предотвращают образование трещин в эксплуатационный период.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровной твердой поверхности. Прокладки устанавливаются в опорных зонах — по линиям опирания ребер. Вертикальные ряды штабеля размещаются с совпадением прокладок по высоте. Кромки и монтажные петли защищаются от механических повреждений.

При транспортировке плита размещается в кузове с фиксацией от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и разгрузка выполняются с использованием строп, закрепленных за монтажные петли. Удары и резкие рывки при перемещении исключаются во избежание образования сколов и трещин.
