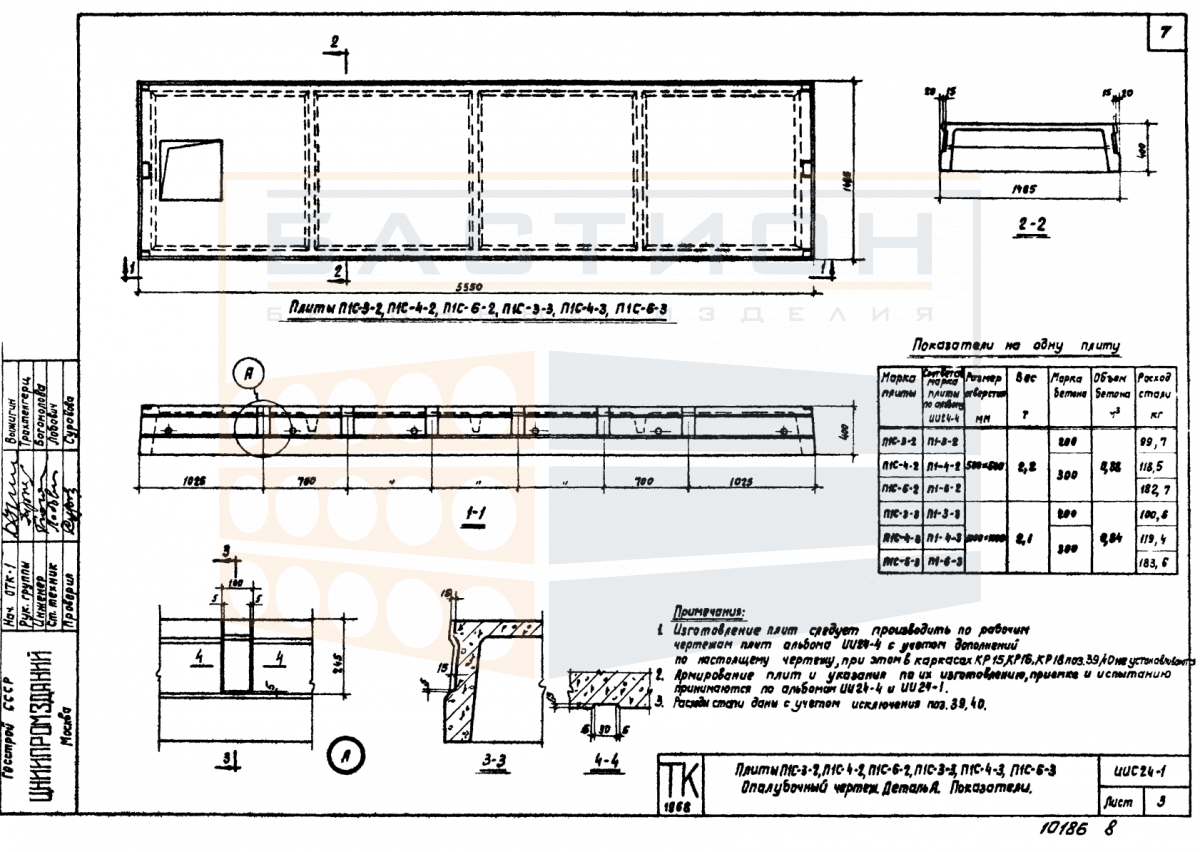

Плита ребристая П 1 С - 3/4/6 - 3, серия ИИС 24-1

Плита ребристая П 1 С - 3/4/6 - 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИС 24-1 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Конструкция плиты включает продольные ребра жесткости, которые работают на изгиб и обеспечивают пространственную жесткость элемента. Типоразмер рассчитан на применение в пролетах между опорами, параметры которых задаются проектной документацией. Монтаж плиты требует точного позиционирования относительно осей здания и правильного опирания на несущие конструкции. Несоблюдение глубины опирания или перекос плиты могут привести к перераспределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Плиты ребристые серии ИИС 24-1 применяются в сборных железобетонных перекрытиях гражданских и промышленных зданий. Элемент монтируется на железобетонные ригели, балки или стены с опиранием по коротким сторонам. После укладки плиты швы между смежными элементами заполняются бетоном для обеспечения совместной работы. Торцевые зоны плиты оснащены закладными деталями для анкеровки с несущими конструкциями.

• Плита работает в пролете между опорными конструкциями, воспринимая изгибающие нагрузки. Ребра жесткости перераспределяют усилия по длине элемента.
• Опирание плиты выполняется на железобетонные ригели, балки или стены по двум коротким сторонам. Глубина опирания задается рабочим проектом.
• Перед монтажом проверяется горизонтальность опорных площадок. Отклонение плоскости может вызвать неравномерное распределение нагрузок.
• Монтаж плиты производится с помощью траверсы за монтажные петли. Строповка осуществляется с четырех точек для исключения перекоса.
• Торцевые зоны плиты не должны повреждаться при разгрузке и установке. Сколы бетона в зоне опирания снижают расчетную несущую способность.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном после фиксации проектного положения. Омоноличивание обеспечивает жесткость диска перекрытия.

Соблюдение проектных требований к монтажу, стыковке и анкеровке плит является обязательным условием для обеспечения расчетной работы перекрытия. Типоразмер плиты и параметры армирования соответствуют решениям серии ИИС 24-1.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровных твердых площадках. Под каждую опорную зону укладываются деревянные или бетонные прокладки, расположенные строго по одной вертикали. Высота штабеля определяется прочностью нижнего ряда и уточняется по схеме складирования. Между рядами прокладки устанавливаются в местах, соответствующих опорным зонам плиты.

Транспортировка плит производится в положении, близком к проектному, с фиксацией от смещения в кузове транспортного средства. Перевозка навалом не допускается. Погрузка и выгрузка выполняются с применением грузоподъемных механизмов с мягкими стропами или траверсами для предотвращения повреждения ребер и торцов. Во время перевозки исключаются резкие рывки и ударные нагрузки.
