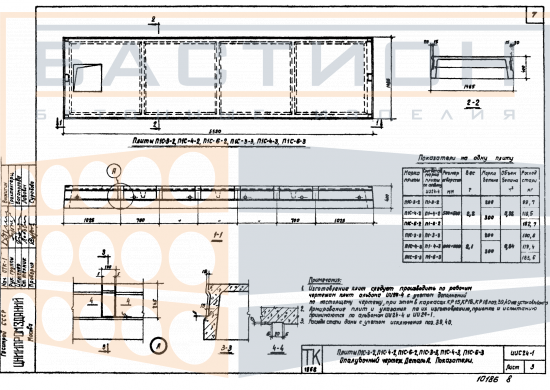

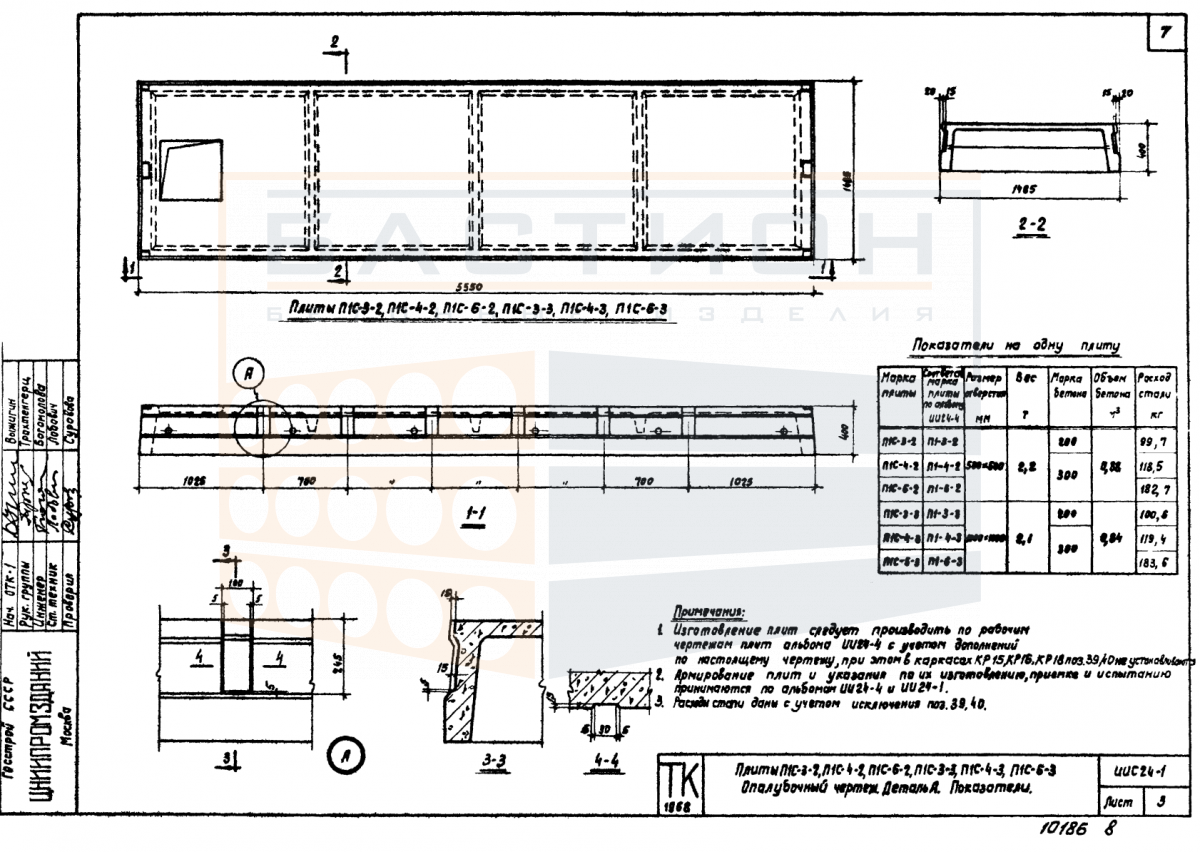

Плита ребристая П 1 С - 3/4/6 - 2, серия ИИС 24-1

Плита ребристая П 1 С - 3/4/6 - 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИС 24-1 и предназначено для сборных железобетонных конструкций с опиранием на несущие стены, балки или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает высокую жесткость при изгибе, что позволяет перекрывать пролеты с минимальным расходом материала. Плита рассчитана на восприятие нагрузок от вышележащих конструкций, оборудования и людей с последующей передачей на опорные элементы.

Применение данной плиты требует строгого соблюдения проектного положения: ребра должны быть ориентированы вниз, а опорные зоны — соответствовать расчетной схеме. Неправильная ориентация или недостаточная глубина опирания снижают несущую способность всего перекрытия и ведут к деформациям. Для плит серии ИИС 24-1 характерно наличие монтажных петель, расположенных в местах, указанных в рабочей документации. Ошибки при строповке могут повредить торцы плиты, что впоследствии скажется на долговечности стыков.

Область применения и технические особенности

Условия монтажа плиты включают контроль за состоянием опорных поверхностей, точность выставления отметок и правильность фиксации.

• Плита работает в пролете между несущими опорами, передавая вертикальную нагрузку на стены или ригели. Глубина опирания на стены и балки должна соответствовать проектной документации, чтобы обеспечить расчетную несущую способность узла.
• Ребристая конструкция позволяет сократить собственный вес перекрытия по сравнению со сплошными плитами при сохранении высокой жесткости на изгиб, что снижает нагрузку на фундамент и несущие стены.
• При монтаже необходимо обеспечить совпадение отметок верхних плоскостей смежных плит; перепады высот не допускаются без последующего выравнивания цементно-песчаной стяжкой или другими материалами.
• Пустоты между плитами, образующиеся при стыковке, заполняются по проектному решению для обеспечения совместной работы элементов перекрытия и достижения требуемых характеристик звукоизоляции и прочности.
• Монтажные петли плиты предназначены только для подъема и разгрузки; использование их для крепления каких-либо конструкций или оборудования не допускается, так как это может привести к разрушению петли или плиты.
• Торцевые зоны плиты должны быть защищены от ударов при транспортировке и складировании, поскольку повреждение торцов влияет на качество опирания и последующего омоноличивания стыков в перекрытии.

Соблюдение перечисленных условий обеспечивает надежную работу плиты в составе перекрытия и предотвращает аварийные ситуации при эксплуатации.

Правила хранения и транспортировки изделия

Плиты перекрытия складируются на ровном твердом основании с укладкой прокладок в опорных зонах, соответствующих расположению монтажных петель. Прокладки нижнего ряда укладываются на уплотненный грунт или бетонную подготовку, исключающую просадку. Все прокладки должны находиться строго по одной вертикали, чтобы избежать возникновения изгибающих моментов в плите в штабеле. Высота штабеля не должна превышать значений, обеспечивающих устойчивость и сохранность изделий, при этом учитывается масса каждой плиты (2200 кг) и габариты.

При погрузке и транспортировке плиты фиксируются в кузове транспортного средства с использованием инвентарных устройств, исключающих смещение и удары. Запрещается перевозка плит навалом или с опиранием на слабые кромки. Строповка изделий производится за все монтажные петли одновременно с применением траверс, исключающих перекос. Плиты укладываются горизонтально и закрепляются в соответствии с правилами перевозки железобетонных изделий, учитывая длину 5550 мм и ширину 1485 мм для обеспечения равномерного распределения нагрузки.
