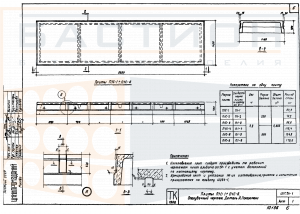

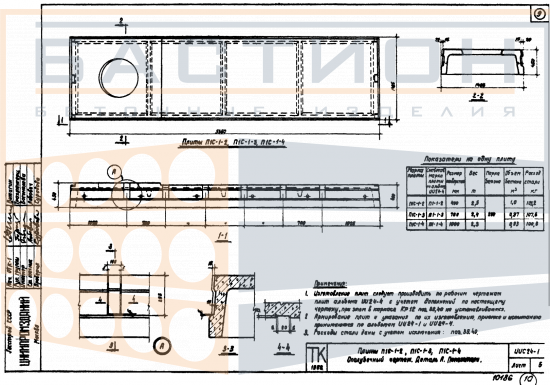

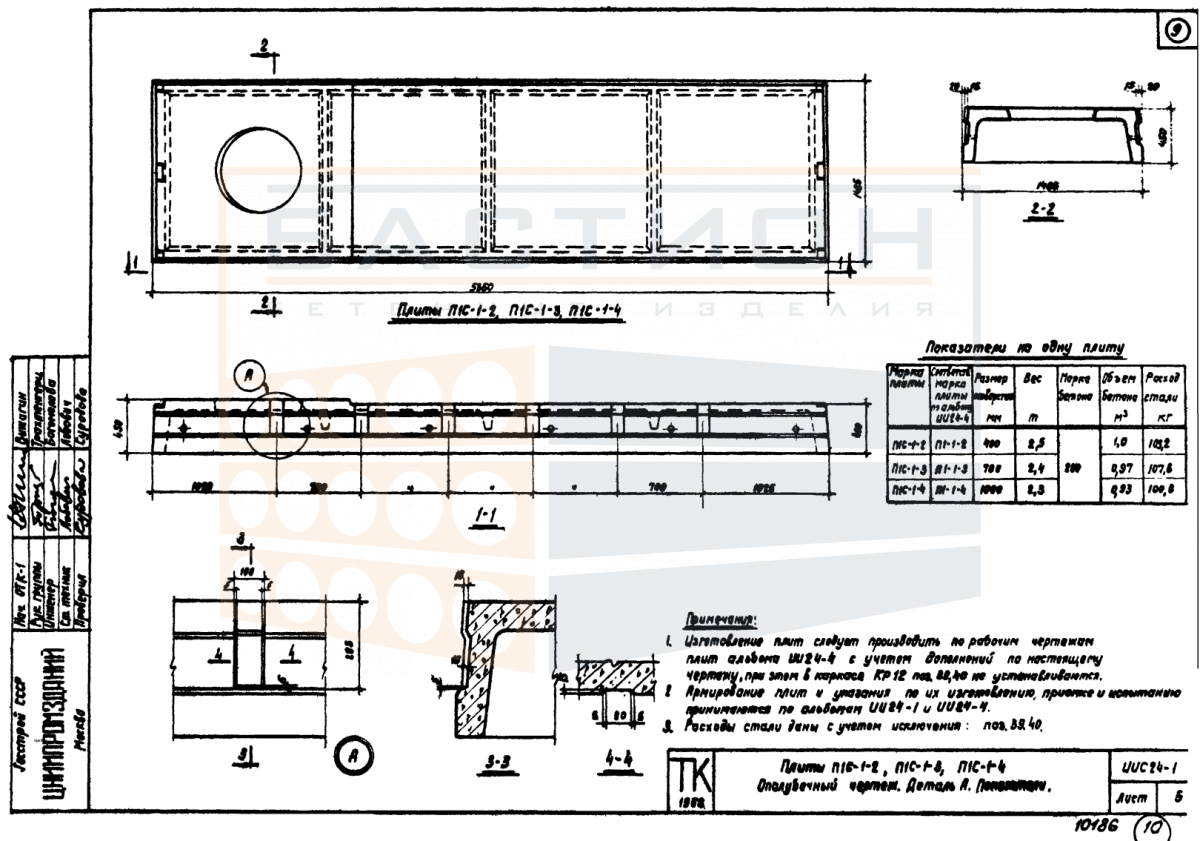

Плита ребристая П 1 С - 1 - 2, серия ИИС 24-1

Плита ребристая П 1 С - 1 - 2 серии ИИС 24-1 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребра жесткости обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели. Изделие имеет технологическое отверстие диаметром 400 мм, предназначенное для пропуска инженерных коммуникаций.

Применение плиты предусмотрено в зданиях и сооружениях различного назначения, где требуется перекрыть пролеты с равномерно распределенной нагрузкой. Отсутствие проектного опирания или нарушение ориентации ребер может привести к перераспределению напряжений и снижению несущей способности. Монтаж плиты выполняется на подготовленные опорные площадки с выверкой горизонтальности и совмещением осей.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки с выверкой горизонтальности и совмещением осей. Глубина опирания и конструкция опорного узла задаются проектной документацией. При строповке используются все монтажные петли, закладные изделия должны оставаться неповрежденными.

• Ребристая конструкция плиты обеспечивает повышенную жесткость при относительной экономии материала, что позволяет перекрывать пролеты до 6 метров в составе сборных перекрытий.
• Наличие отверстия диаметром 400 мм позволяет пропускать вертикальные инженерные коммуникации непосредственно через перекрытие, без устройства дополнительных проемов.
• Опирание плиты производится по двум коротким сторонам на несущие стены или ригели, с обязательной проектной глубиной опирания не менее 100 мм.
• Монтажные петли расположены симметрично относительно центра тяжести, что исключает перекос при подъеме и обеспечивает безопасную строповку.
• Плиты укладываются с зазором 5–10 мм для последующего омоноличивания швов цементно-песчаным раствором, что создает жесткий диск перекрытия.
• При монтаже не допускается опирание плиты на ребра, а также установка на неподготовленное основание с перепадом высот более 5 мм.

Проектная схема опирания и армирование плиты подбираются под конкретные нагрузки; изменение типа опирания или условий эксплуатации требует пересчета.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки толщиной не менее 100 мм, расположенные строго по одной вертикали во всех рядах штабеля. При хранении исключается контакт ребер с грунтом и попадание влаги в пустоты или отверстия.

Транспортировка плит производится в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом или с опиранием на ребра. При погрузке и разгрузке используются мягкие стропы или траверсы для исключения повреждения монтажных петель и торцевых зон.
