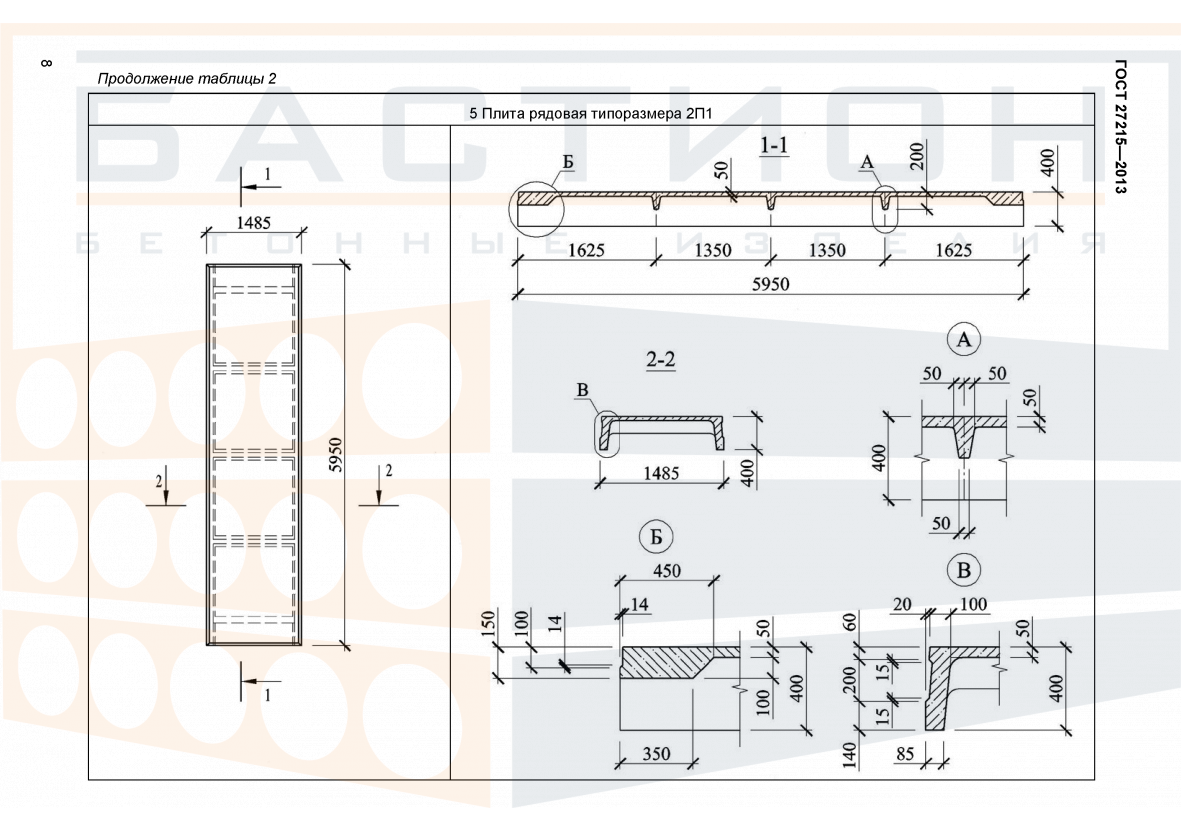

Плита ребристая 2П1, ГОСТ 27215-2013

Плита ребристая 2П1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Ребра жесткости плиты воспринимают изгибающие нагрузки, обеспечивая распределение усилий на опорные конструкции. Материал — тяжелый бетон с внутренним стальным армированием, что придает изделию прочность и устойчивость формы.

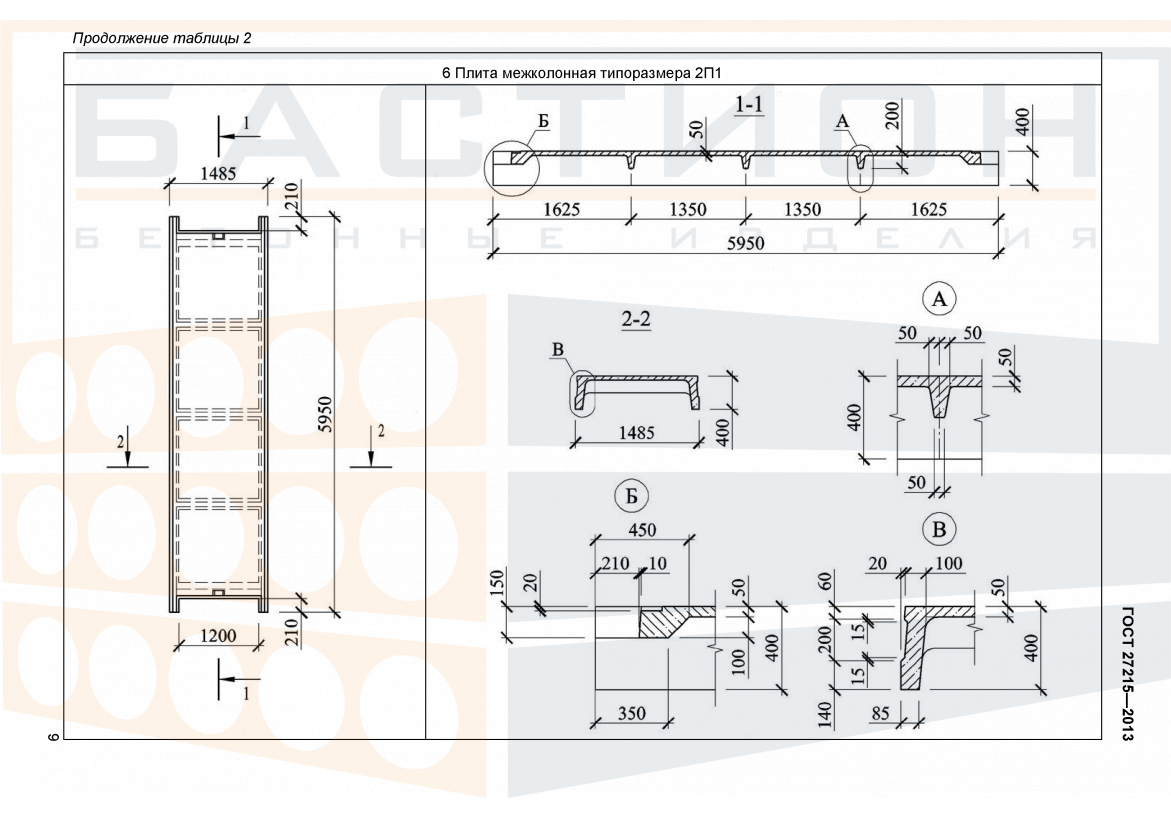

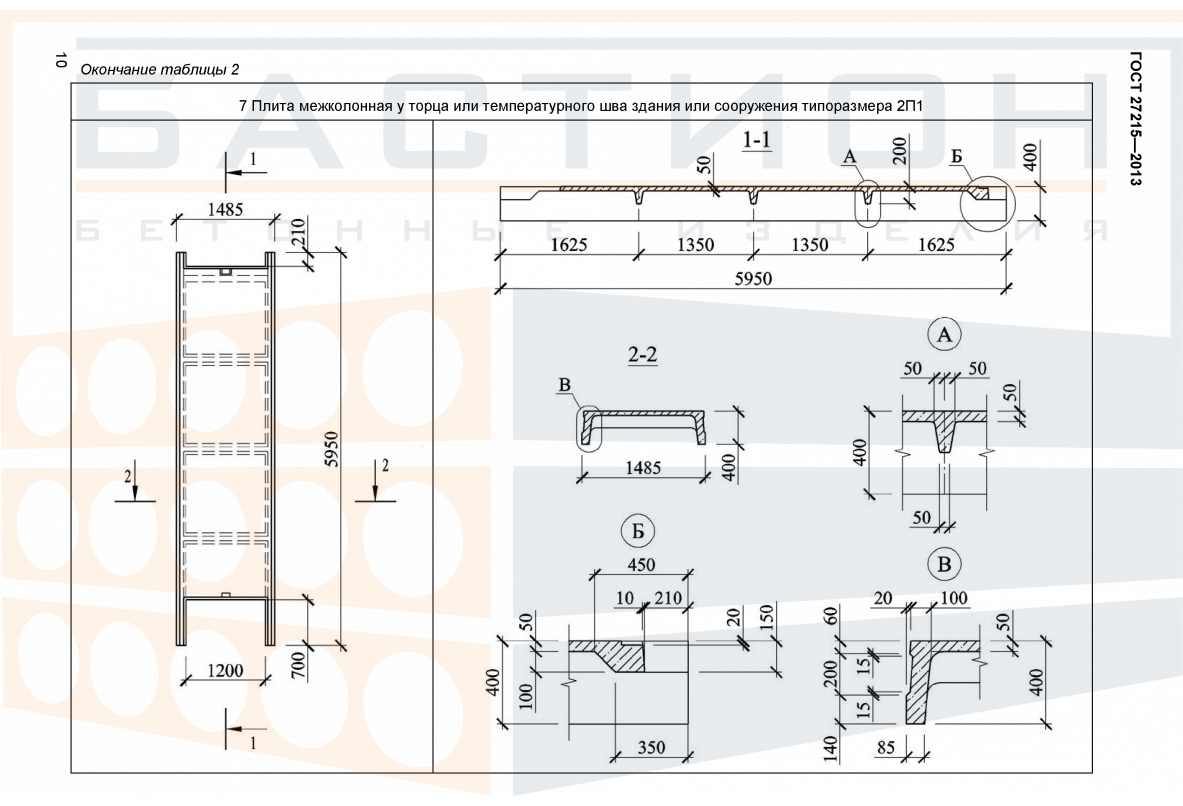

Изделие предназначено для межколонных участков перекрытия, а также для установки у торцов здания или температурных швов. Плита передает равномерно распределенную нагрузку от вышележащих конструкций, перегородок, оборудования и людей на опорные элементы. Неправильная ориентация ребер или недостаточная глубина опирания могут вызвать перераспределение напряжений и снижение несущей способности перекрытия. Маркировка плиты соответствует типоразмеру 2П1 по ГОСТ 27215-2013.

Область применения и технические особенности

Монтаж плиты осуществляется в проектное положение на выверенное основание. Опирание производится на несущие конструкции: ригели, балки или стены. Ребра располагаются вертикально, опираясь по всей длине на опорные зоны. Торцевые участки должны быть чистыми и без повреждений. Соседние плиты стыкуются по боковым граням, швы заполняются бетоном по проекту.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие моменты и поперечные силы.
• Глубина опирания задается проектом и должна обеспечивать передачу усилий без смятия бетона в опорной зоне.
• Ребра плиты являются основными несущими элементами; их ориентация должна строго соответствовать проектному положению.
• Торцевые зоны не должны повреждаться при строповке и разгрузке; повреждения снижают прочность узла опирания и анкеровки арматуры.
• Монтажное положение выверяется по осям и отметкам; перекос плиты относительно горизонтальной плоскости не допускается.
• При монтаже на закладные детали требуется проверка соответствия анкерных выпусков проектным решениям.
• Швы между плитами омоноличиваются после выверки положения и установки временных креплений.

Соблюдение проектных параметров опирания, последовательности монтажа и тщательное выполнение швов являются обязательными условиями для обеспечения расчетной работы перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, и располагаются строго по вертикали в нескольких уровнях для исключения изгиба изделия. Кромки, ребра и монтажные петли должны быть защищены от повреждений. При многоярусном складировании нагрузка от вышележащих плит передается только через прокладки. С учетом массы плиты подбор грузозахватных приспособлений осуществляется по сопроводительной документации.

Транспортировка производится в специально оборудованных транспортных средствах с фиксацией плит от смещения. Перевозка навалом запрещена. Погрузка и разгрузка выполняются с применением траверс или строп, исключающих ударные нагрузки и перекос. При подъеме плиты стропы располагаются в местах, предусмотренных проектом, без опирания на слабые кромки или ребра.
