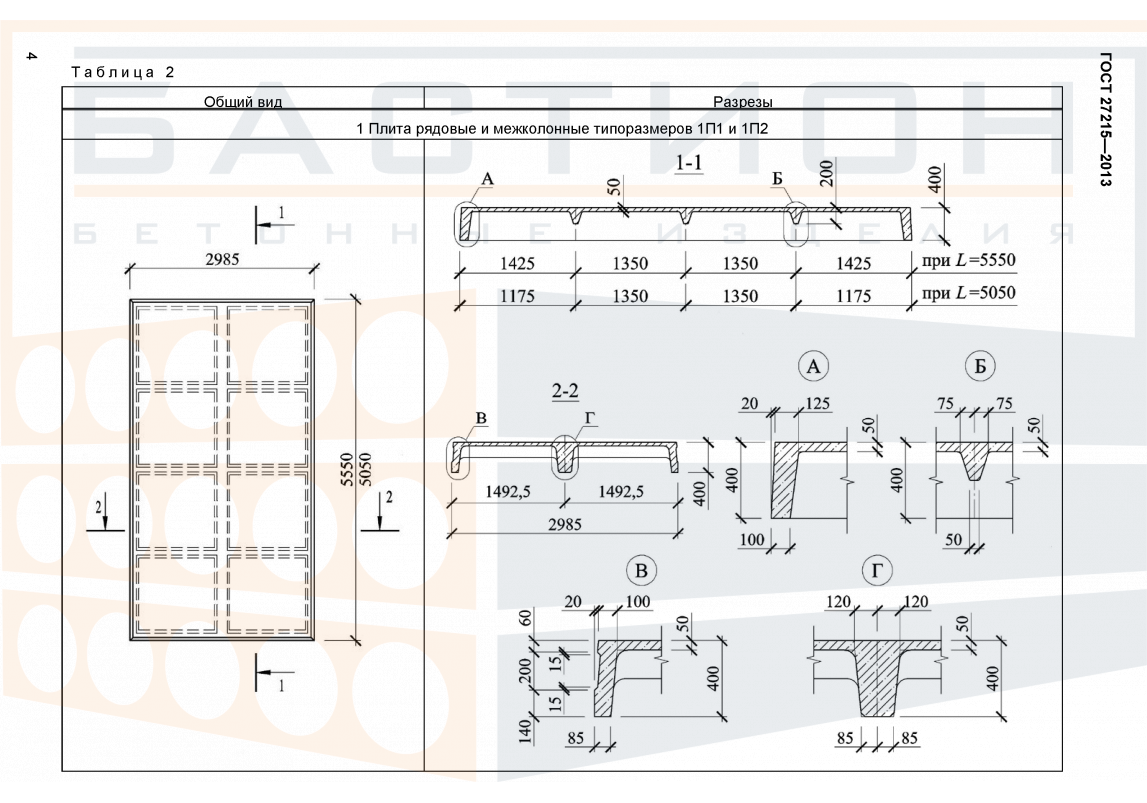

Плита ребристая 1П2, ГОСТ 27215-2013

Плита ребристая 1П2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных и чердачных перекрытий. В конструктивном узле изделие воспринимает нагрузки от пола, перегородок, оборудования и временных воздействий и передает их на несущие стены, балки или ригели. Ребра жесткости обеспечивают повышенную несущую способность при относительно небольшой массе, что позволяет использовать плиту в пролетах с увеличенными нагрузками.

Применение плит ребристого типа характерно для промышленных, складских и общественных зданий с большими пролетами и высокими нагрузками на перекрытие. Ошибки при выборе глубины опирания или нарушение проектного положения ребер могут привести к неравномерной передаче усилий и снижению эксплуатационной надежности конструкции. Монтаж изделия требует точного совмещения опорных зон с проектными отметками и тщательного контроля положения ребер относительно несущих элементов.

Область применения и технические особенности

Плита монтируется на несущие конструкции с опиранием по коротким сторонам. Требуемая глубина опирания задается проектом и должна быть обеспечена при установке. Пустоты и пазы в теле плиты не предназначены для прокладки инженерных коммуникаций, если это не предусмотрено рабочими чертежами. Швы между смежными плитами заполняются бетоном класса не ниже проектного с тщательным уплотнением. После монтажа выполняется анкеровка плит с помощью сварных соединений или закладных деталей в соответствии с проектом.

• Работа ребер жесткости направлена на восприятие изгибающих моментов в пролете, поэтому ориентация ребер должна строго соответствовать проектному положению.
• Опирание плиты производится на балки, ригели или несущие стены; минимальная глубина опирания определяется расчетом и указывается в рабочей документации.
• Торцевые зоны плиты содержат закладные детали для анкеровки и должны быть защищены от повреждений при транспортировке и монтаже.
• При монтаже не допускается опирание плиты на ребра в неопорных зонах, так как это может вызвать местное разрушение бетона.
• Смежные плиты соединяются между собой по продольным швам, которые омоноличиваются для обеспечения совместной работы перекрытия.
• Пустоты в ребрах используются для снижения собственного веса изделия; сквозное размещение коммуникаций через эти пустоты допускается только по проектному решению.
• Монтажные петли служат для строповки и подъема изделия; их повреждение или использование для крепления дополнительных конструкций запрещено.

Технические характеристики изделия, включая размеры и несущую способность, приведены в карточке товара и должны соответствовать проектным требованиям. Выбор плиты для конкретного пролета и нагрузки производится на основании расчета.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в штабелях на ровном твердом основании в горизонтальном положении. Между рядами устанавливаются деревянные или бетонные прокладки, расположенные строго в опорных зонах (по коротким сторонам). Прокладки смежных рядов должны совпадать по вертикали, чтобы избежать изгибающих нагрузок на тело плиты. Высота штабеля принимается по условиям устойчивости и ограничивается схемой складирования.

Транспортировка изделий осуществляется в горизонтальном положении с обязательной фиксацией от смещения и ударов. Плиты укладываются на ложементы транспортного средства, соответствующие опорным зонам. Перевозка навалом или с опиранием на ребра не допускается. При погрузке и разгрузке следует применять стропы с равномерным распределением нагрузки по монтажным петлям. Скорость перемещения и точность позиционирования должны исключать раскачивание и удары об соседние конструкции.
