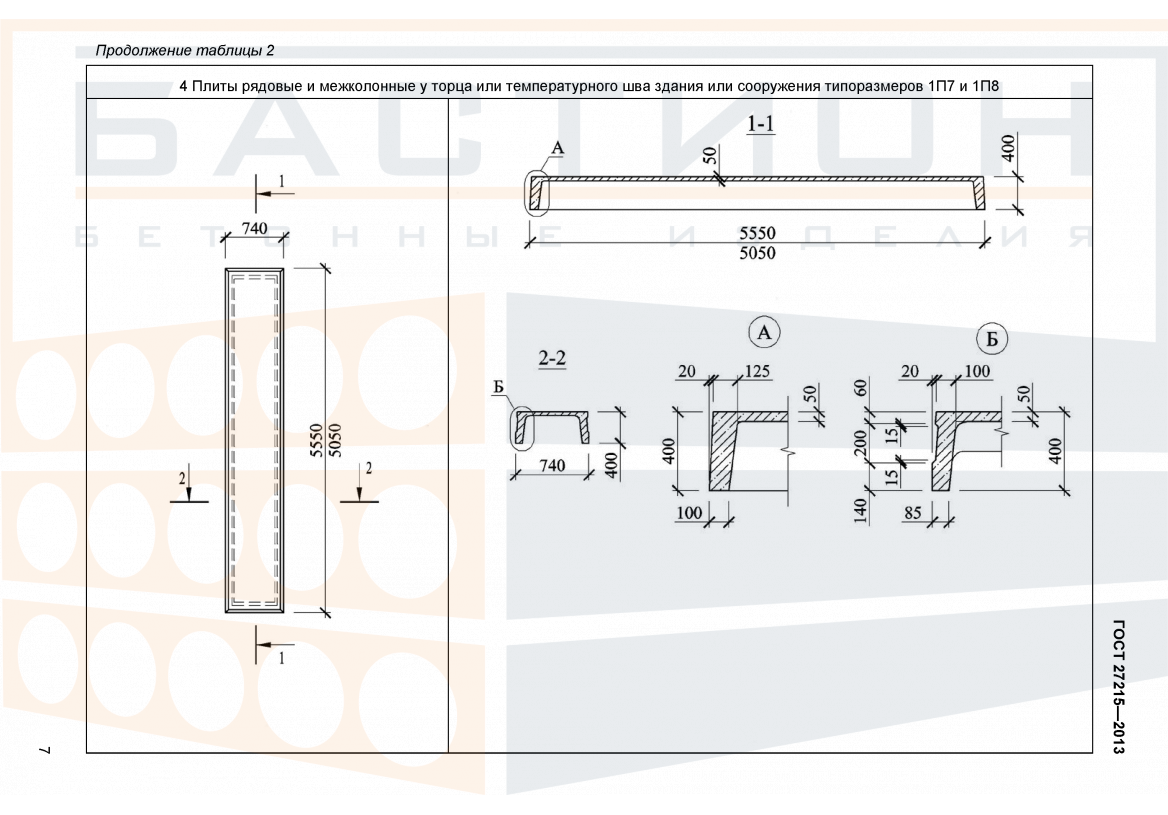

Плита ребристая 1П7, ГОСТ 27215-2013

Плита ребристая 1П7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий производственных и общественных сооружений. Конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок и распределение усилий на опорные элементы: стены, ригели или балки.

Изделие относится к типоразмерам по ГОСТ 27215-2013 и используется в пролетах, где требуется высокая несущая способность при ограниченной массе. Продольные ребра работают как балки, воспринимая нагрузку от пола, перегородок, оборудования и людей. Ошибки при опирании или ориентации ребер снижают несущую способность и могут привести к аварийным деформациям.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опоры с выверкой проектных отметок. Опирание производится по двум коротким сторонам на несущие стены или ригели. Глубина опирания и марка раствора задаются рабочим проектом. Смещение ребер относительно опорных зон не допускается.

• Плита укладывается ребрами вниз, что обеспечивает совместную работу ребер и полки при изгибе.
• Проектная глубина опирания — не менее 100 мм для стен и 80 мм для металлических балок, точные значения уточняются по серии и рабочей документации.
• Швы между плитами заполняются бетоном или раствором по проекту; анкеровка между смежными элементами выполняется закладными деталями.
• Монтаж ведется с использованием всех четырех монтажных петель; строповка за ребра или полку запрещена, так как вызывает сколы бетона в торцевых зонах.
• При хранении и транспортировке прокладки располагаются строго в местах опорных зон (под ребрами), на расстоянии 300–400 мм от торцов, и совмещаются по вертикали в штабеле.
• Не допускается опирание плиты на полку или край ребра при разгрузке — это приводит к образованию трещин в сжатой зоне.

Соблюдение правил монтажа и проектного положения гарантирует равномерное распределение нагрузки и долговечную эксплуатацию перекрытия. Отклонение от схемы опирания или повреждение торцов требует подтверждения несущей способности расчетом.

Правила хранения и транспортировки изделия

Складирование плит выполняется на ровном бетонированном или выровненном основании. Изделия укладываются в горизонтальном положении ребрами вниз. Прокладки из древесины или другого упругого материала устанавливаются строго под ребрами в опорных зонах: на расстоянии 300–400 мм от торцов. Вышележащие ряды штабеля укладываются так, чтобы прокладки располагались строго по одной вертикали. Высота штабеля не должна превышать 2,0 м без дополнительного обоснования проектом складирования.

Транспортировка осуществляется в автомобилях с бортовым кузовом или на специализированных панелевозах. Плиты фиксируются от продольного и поперечного смещения с помощью упоров и стяжных ремней. Перевозка навалом или с опиранием на полку не допускается. При погрузке и выгрузке запрещается сбрасывание, волочение и удары, особенно по торцевым зонам и монтажным петлям. Строповка всех петель в захват обязательна, не допускается протаскивание строп под ребрами.
