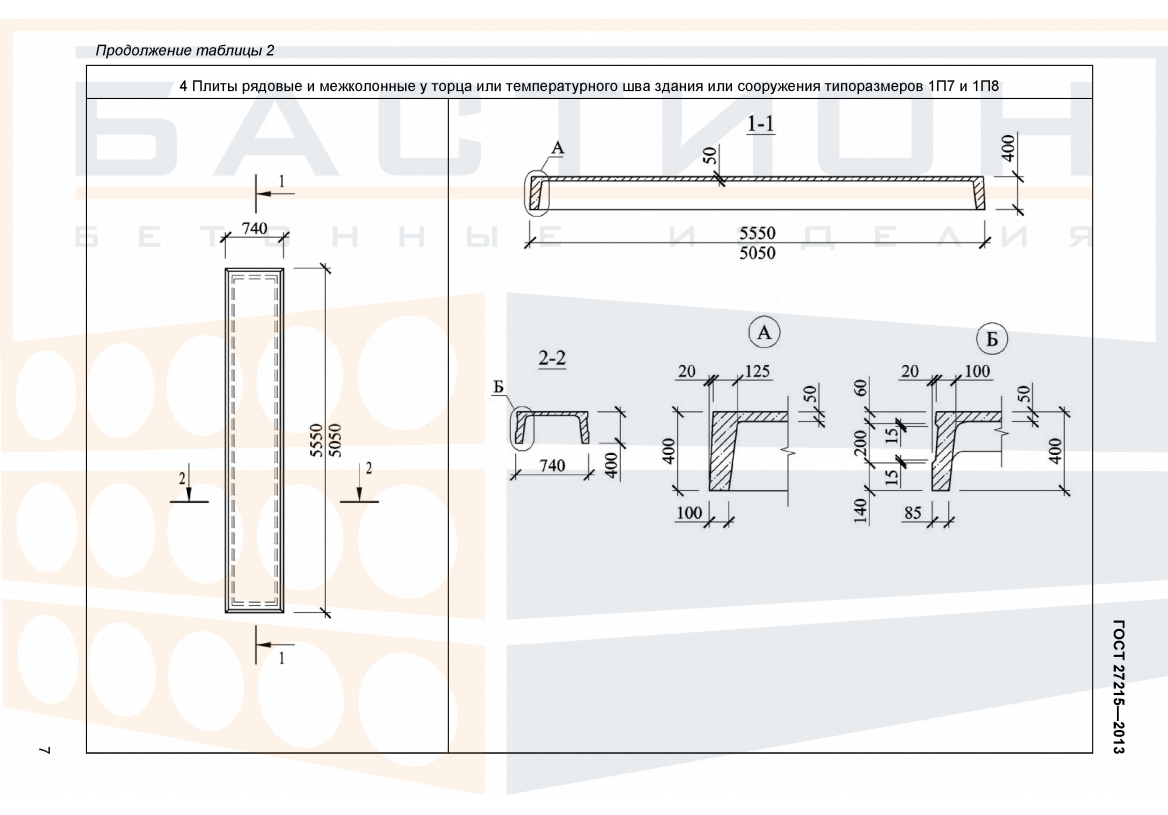

Плита ребристая 1П8, ГОСТ 27215-2013

Плита ребристая 1П8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий производственных зданий. Изделие относится к типовым решениям по ГОСТ 27215-2013 и рассчитано на восприятие нагрузок от пола, оборудования, людей и передачу их на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при относительно небольшой массе за счет продольных и поперечных ребер, работающих на изгиб.

Применение ребристых плит позволяет перекрывать пролеты производственных, складских и общественных зданий с шагом колонн или стен. Характер нагрузки — равномерно распределенная, сосредоточенная от оборудования, а также временные нагрузки. Ошибки при выборе глубины опирания или неправильная ориентация ребер могут привести к перераспределению усилий и снижению несущей способности системы.

Область применения и технические особенности

Монтаж ребристых плит выполняется на подготовленное основание — стены, балки или ригели. Опирание должно быть по двум сторонам (на продольные ребра) в соответствии с проектной глубиной. При укладке проверяется горизонтальность плоскости и совпадение осей. Фиксация производится сваркой закладных деталей с последующим омоноличиванием швов.

• Изделие рассчитано на восприятие равномерно распределенных и сосредоточенных нагрузок, передаваемых на несущие элементы через ребра жесткости.
• Опирание плиты осуществляется по двум продольным сторонам на стену, балку или ригель с проектной глубиной, обеспечивающей распределение усилий.
• Ребристая форма повышает изгибную жесткость элемента, позволяя перекрывать пролеты без промежуточных опор при соблюдении проектной схемы.
• При монтаже требуется выверка горизонтальности плоскости и совмещение осей плиты с осями опорных конструкций.
• Закладные детали после укладки соединяются сваркой, а швы между плитами заполняются бетоном класса по проекту.
• Не допускается повреждение торцевых зон, ребер и монтажных петель, а также установка плиты с перекосом или на неподготовленное основание.
• Для обеспечения совместной работы перекрытия необходимо омоноличивание стыков, что исключает смещение элементов при действии нагрузок.

Правильный монтаж и соблюдение проектных требований к опиранию и замоноличиванию швов обеспечивают длительную эксплуатацию перекрытия без снижения несущей способности.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. В опорных зонах устанавливаются деревянные или бетонные прокладки, расположенные строго по вертикали в штабеле. Ребра и монтажные петли защищаются от повреждений при складировании.

Транспортирование осуществляется в автомобилях или железнодорожных платформах с фиксацией изделий от продольных и поперечных смещений. Запрещается перевозка навалом, а также сбрасывание плит при разгрузке. Строповка производится за монтажные петли с применением траверс, исключающих перекос и ударные нагрузки.
