Плита ребристая 1П3, ГОСТ 27215-2013

Плита ребристая 1П3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских сооружениях. Конструкция с продольными и поперечными ребрами воспринимает изгибающие нагрузки от вышележащих конструкций, оборудования и временных воздействий, передавая усилия на несущие опоры. Ребристая форма позволяет снизить собственный вес плиты при сохранении необходимой жесткости и несущей способности.

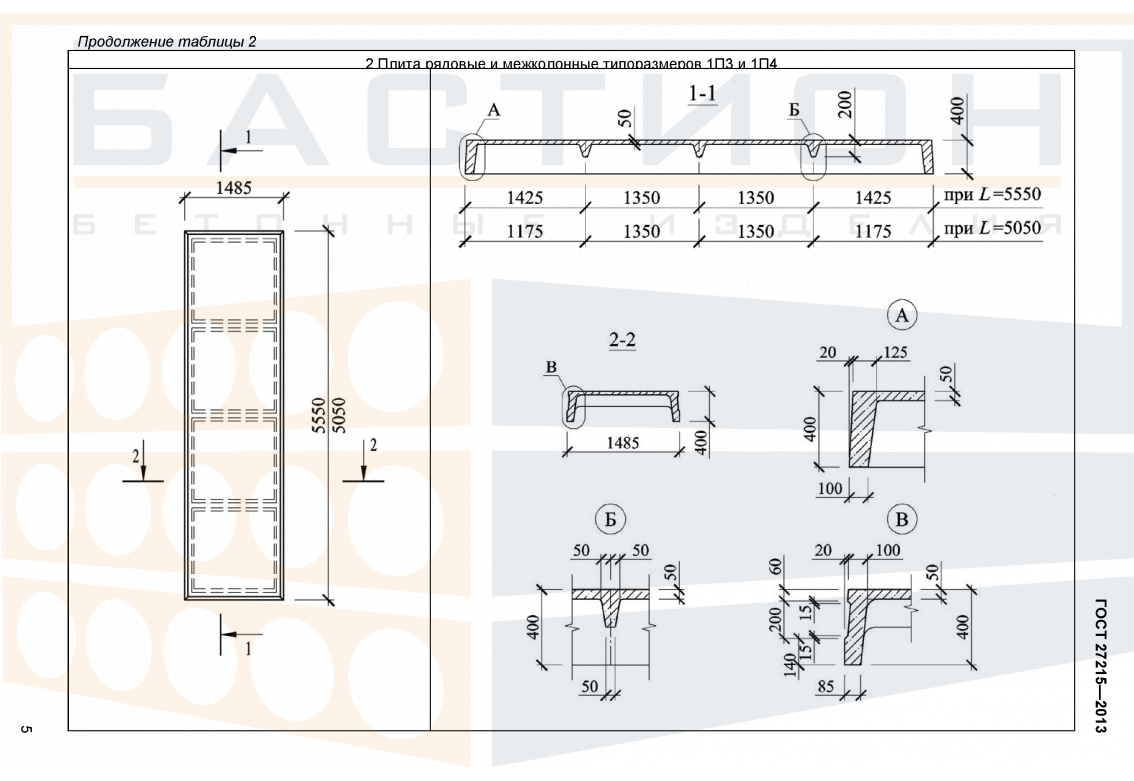

Изделие относится к типоразмерному ряду ребристых плит, регламентируемых ГОСТ 27215-2013. С учётом массы 2200 кг и габаритов 5550×1485×400 мм подъём и перемещение плиты требуют применения кранов соответствующей грузоподъёмности. Проектное положение плиты предполагает опирание ребрами на несущие стены, балки или ригели; глубина опирания и анкеровка задаются рабочей документацией. Швы между плитами заполняются бетоном или раствором для обеспечения совместной работы перекрытия.

Область применения и технические особенности

При монтаже ребристой плиты 1П3 необходимо обеспечить правильную ориентацию: продольные ребра должны располагаться вдоль пролета между опорами. Опирание выполняется на подготовленную плоскость — балки, ригели или стены — с выверкой по отметкам. Не допускается смещение плиты относительно проектного положения и опирание на неровности. После установки выполняется анкеровка плиты к несущим элементам и омоноличивание стыков. Типичной ошибкой является недостаточная глубина опирания или повреждение торцов при строповке, что снижает несущую способность.

• Плита ребристая 1П3 работает в пролете между несущими опорами; схема опирания должна соответствовать расчетной модели.
• Продольные и поперечные ребра воспринимают изгибающие нагрузки; целостность ребер и отсутствие повреждений при транспортировке обязательны.
• Торцевые участки плиты содержат монтажные петли и зоны анкеровки; повреждение этих зон снижает несущую способность и безопасность монтажа.
• Опирание выполняется на слой раствора с обеспечением проектной глубины; недостаточная глубина опирания приводит к перераспределению усилий и трещинам.
• Швы между плитами заполняются бетоном; омоноличивание обеспечивает жесткость диска перекрытия и совместную работу элементов.
• Монтажное положение плиты выверяется по осям и отметкам; отклонения от проекта не допускаются, так как изменяют напряженное состояние конструкции.
• Строповка производится за все монтажные петли равномерно; перекос запрещен, так как вызывает изгиб и может нарушить арматуру.

Таким образом, правильная установка ребристой плиты 1П3 с соблюдением проектных требований к опиранию, анкеровке и омоноличиванию обеспечивает надежную работу перекрытия в составе здания. Нарушение технологии монтажа приводит к снижению жесткости и несущей способности конструкции.

Правила хранения и транспортировки изделия

Хранение плит ребристых 1П3 осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из древесины или другого эластичного материала укладываются в местах опорных зон — под ребрами — строго по одной вертикали в каждом ряду. Высота штабеля ограничивается устойчивостью и массой изделий; между рядами укладываются прокладки одинаковой толщины. Монтажные петли должны оставаться свободными для строповки.

Транспортировка плит выполняется в специализированном транспорте с фиксацией от продольного и поперечного смещений. Укладка навалом не допускается. При погрузочно-разгрузочных работах запрещается сбрасывать плиты или подвергать их ударным нагрузкам. Строповка производится мягкими стропами за все монтажные петли с равномерным натяжением. Перевозка допускается только при условии защиты торцов и ребер от повреждений.
