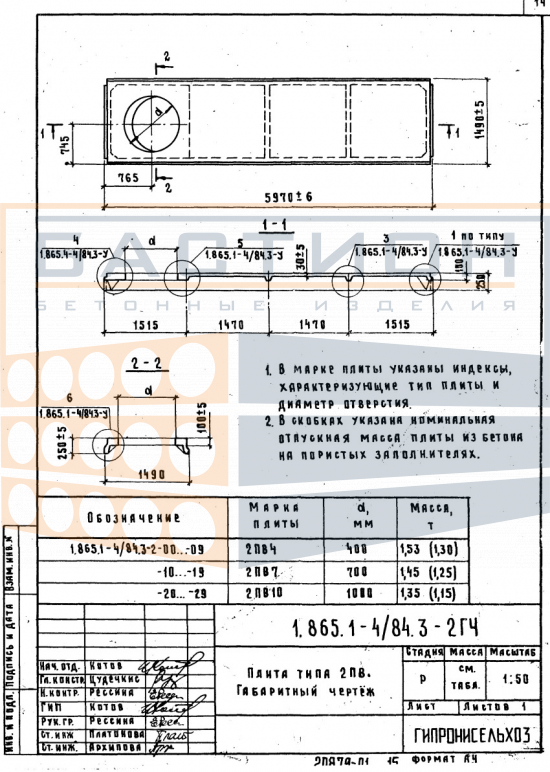

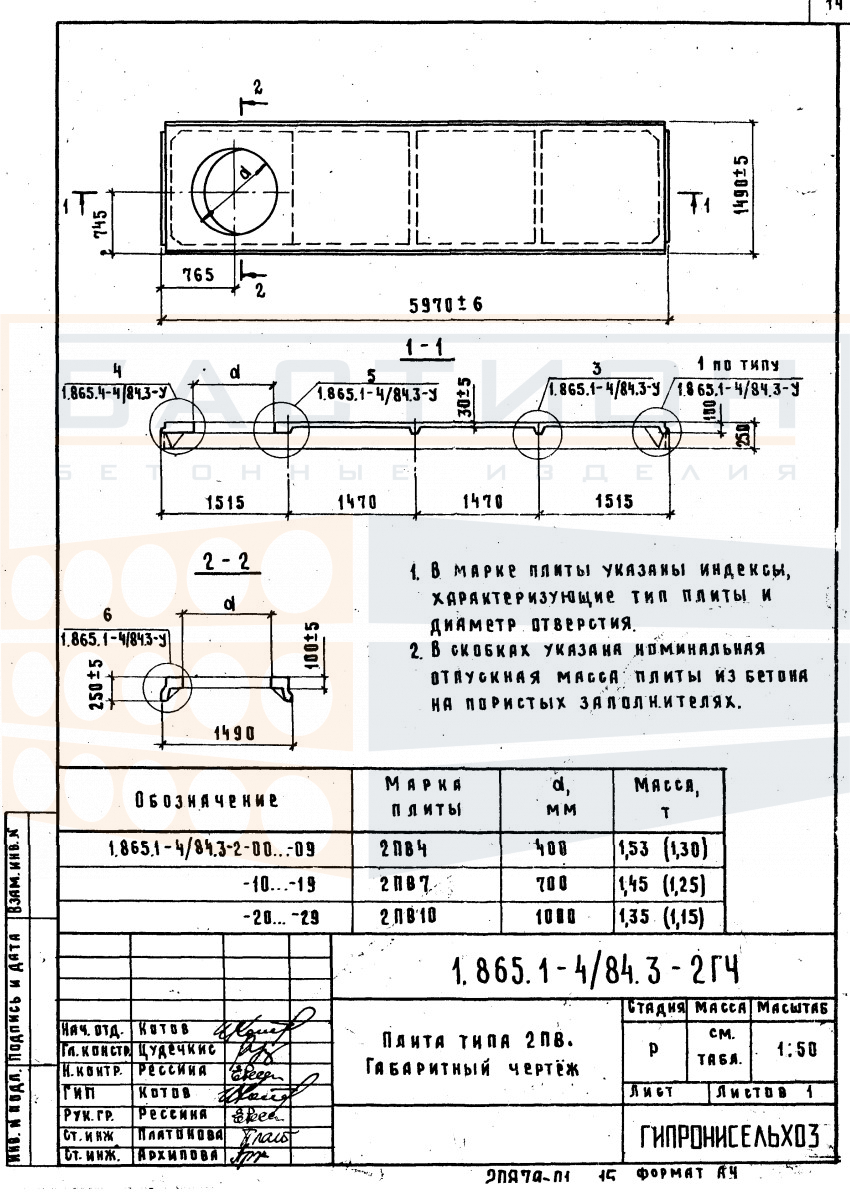

Плита ребристая 2ПВ7 - 2/3/4/5/6 АIV (АV, АтV) (с, к, ск), серия 1.865.1-4/84, выпуск 3

Плита ребристая 2ПВ7 серии 1.865.1-4/84 выпуск 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает пространственную жесткость плиты и позволяет воспринимать изгибающие нагрузки при относительно небольшом собственном весе. Материал — тяжелый бетон и стальная арматура, что обеспечивает несущую способность в составе сборного перекрытия.

Изделие предназначено для эксплуатации в отапливаемых и неотапливаемых зданиях с расчетной температурой наружного воздуха до минус 40 °С. Плита укладывается на несущие стены, балки или ригели с опиранием по двум сторонам (вдоль продольных ребер). Проектное положение ребер — вниз, полка — вверх. Неправильная ориентация (ребрами вверх) или опирание поперек ребер может привести к разрушению элемента. Торцевые зоны плиты ослаблены отверстиями для монтажных петель, поэтому при строповке и разгрузке необходимо избегать ударов и сколов в этих участках. Плита относится к типоразмерам серии 1.865.1-4/84, выпуск 3, что определяет ее геометрию и армирование в соответствии с рабочими чертежами данной серии.

Область применения и технические особенности

Плита монтируется на подготовленное основание с выверкой по отметкам и осям. Глубина опирания и способ фиксации (анкеровка, сварка закладных деталей) задаются проектом. Швы между плитами и сопряжения с несущими конструкциями омоноличиваются бетоном для обеспечения пространственной жесткости перекрытия.

• Ребристая конструкция позволяет перекрывать пролеты до 6 м с несущей способностью под полезные нагрузки, установленные проектом. Работа ребер на изгиб обеспечивает равномерное распределение нагрузки на опоры.
• Опирание производится на несущие стены, балки или ригели. Допускается опирание на железобетонные пояса при условии выполнения проектных требований по анкеровке арматурных выпусков.
• Торцевые участки плиты (зоны расположения монтажных петель) не должны использоваться для опирания перегородок или оборудования. Повреждение торцов снижает несущую способность плиты.
• Монтажное положение проверяется по разбивочным осям. Отклонение от проектного положения по высоте опорных площадок компенсируется выравнивающим слоем раствора или сухой подливкой.
• При установке плит смежного пролета необходимо обеспечивать совпадение высотных отметок полок. Разница в уровне смежных плит не должна превышать значений, установленных проектом.
• Анкерные выпуски арматуры (при их наличии) соединяются с закладными деталями опор или соседних плит. После монтажа стыки омоноличиваются бетоном класса по проекту.
• Хранение плит на объекте до монтажа требует соблюдения мер по защите от увлажнения и загрязнения. Плиты складируются в горизонтальном положении на прокладках, установленных в опорных зонах.

Применение ребристых плит по серии 1.865.1-4/84, выпуск 3, наиболее эффективно в зданиях с регулярной сеткой колонн или несущих стен, где требуется перекрытие больших пролетов при ограниченной высоте плиты. Выбор типоразмера и класса арматуры осуществляется проектной организацией в зависимости от расчетных нагрузок.

Правила хранения и транспортировки изделия

Плиты складируются на ровной твердой площадке, исключающей неравномерную осадку основания. Изделия укладываются горизонтально в штабеля высотой не более двух рядов. Между плитами и под нижний ряд устанавливаются деревянные или бетонные прокладки в местах опирания (в зонах, соответствующих положению ребер). Прокладки соседних ярусов должны располагаться строго по одной вертикали. Запрещается складировать плиты с поврежденными торцами или монтажными петлями. При хранении на открытой площадке торцы защищают от атмосферных воздействий.

Транспортировка осуществляется в горизонтальном положении на транспортных средствах, оборудованных опорными балками. Плиты фиксируются от продольного и поперечного смещения. Навалочная перевозка не допускается. Погрузка и разгрузка производятся за монтажные петли с использованием траверсы, обеспечивающей равномерное распределение усилий. Запрещается кантовать плиты с опиранием на ребро или полку. Ударные нагрузки при выгрузке исключаются.
