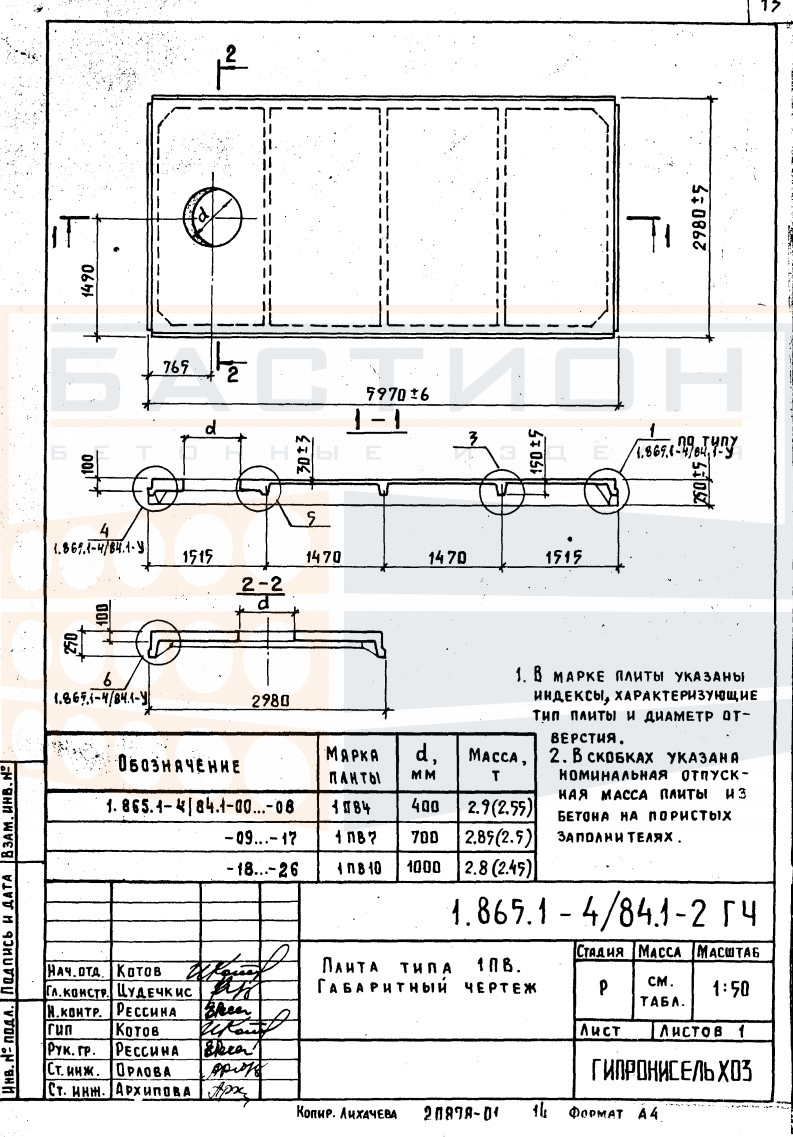

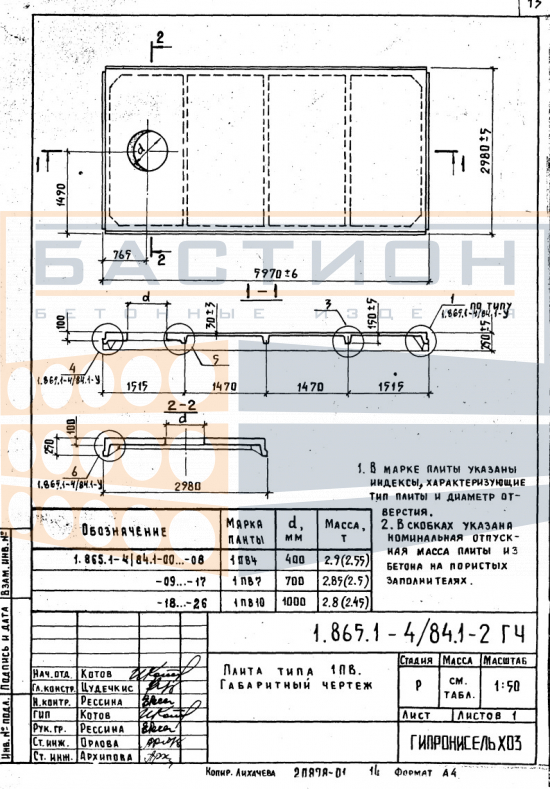

Плита ребристая 1ПВ10 - 1/2/3/4/5 АIV, АV, АтV (с, к, ск), серия 1.865.1-4/84, выпуск 1

Плита ребристая 1ПВ10 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных перекрытий и покрытий. Ребристая конструкция с продольными и поперечными рёбрами жёсткости обеспечивает восприятие изгибающих нагрузок от собственного веса, полезной нагрузки и воздействий, передавая усилия на несущие стены, колонны или ригели. Изделие относится к серии 1.865.1-4/84, выпуск 1, регламентирующей типоразмеры и конструктивные решения для ребристых плит пролётных строений.

Плиты данного типоразмера используются в каркасных и бескаркасных сборных зданиях, где требуется перекрытие больших пролётов при ограниченной высоте сечения. Корректная работа изделия зависит от правильного опирания: рёбра должны располагаться строго по опорным узлам, а поверхность плиты — соответствовать проектным отметкам. Ошибки при монтаже, такие как смещение или недостаточная глубина опирания, могут привести к концентрации напряжений в рёбрах и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты 1ПВ10 производится на предварительно подготовленные опорные поверхности — металлические закладные детали, железобетонные ригели или стены. Укладка осуществляется с помощью крана с использованием четырёх монтажных петель, расположенных по углам. Плита устанавливается в проектное положение с выверкой по осям и отметкам; допускается опирание на слой цементно-песчаного раствора для компенсации неровностей.

• Плита ориентируется рёбрами вниз — продольные рёбра работают как главные несущие элементы в пролёте, поперечные — обеспечивают устойчивость и перераспределение нагрузки.
• Глубина опирания назначается по рабочим чертежам серии 1.865.1-4/84 и должна быть не менее значений, обеспечивающих надёжную передачу усилий на опорные конструкции.
• Стыки между смежными плитами омоноличиваются цементно-песчаным раствором или мелкозернистым бетоном для включения элементов в совместную работу и снижения деформаций.
• Анкеровка плиты к другим конструкциям выполняется сваркой закладных деталей, расположенных в торцевых зонах рёбер, что обеспечивает пространственную жёсткость диска перекрытия.
• При монтаже не допускается ударное воздействие на рёбра и закладные детали, а также опирание на углы плиты — это может вызвать отколы бетона и обнажение арматуры.
• Типоразмер плиты и её несущая способность уточняются по маркировке и сопроводительной документации; при выявлении несоответствия проектным требованиям использование плиты не допускается.

Ребристая геометрия плиты позволяет перекрывать значительные пролёты при уменьшенной массе по сравнению со сплошными аналогами, однако требует точного соблюдения проектного положения для полной реализации своих прочностных характеристик.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровной спланированной площадке с твёрдым покрытием, исключающим осадку основания. Прокладки располагаются в местах опирания плиты (под рёбрами у торцов) по одной вертикальной линии на каждом ярусе штабеля. Количество рядов в штабеле определяется расчётом с учётом массы плит и несущей способности основания.

При транспортировке плиту размещают в кузове на деревянных ложементах, фиксируя от продольных и поперечных смещений инвентарными стяжками или упорами. Перевозка изделия навалом или в наклонном положении не допускается. Строповку производят только за монтажные петли с применением траверс, исключающих перекос и раскачивание груза.
