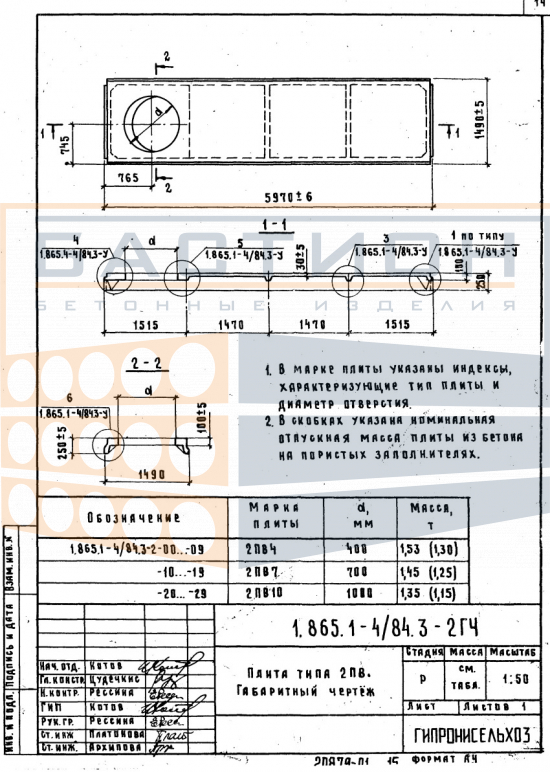

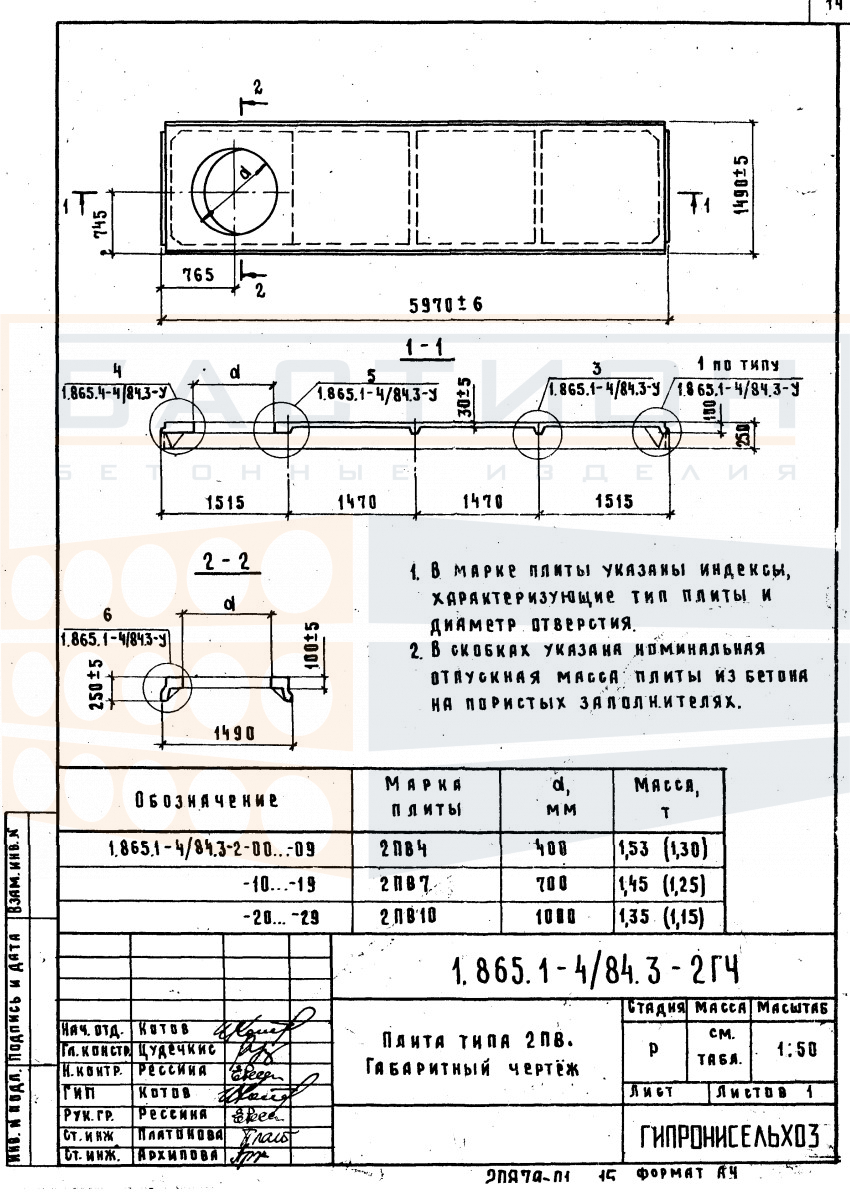

Плита ребристая 2ПВ10 - 2/3/4/5/6 АIV (АV, АтV) (с, к, ск), серия 1.865.1-4/84, выпуск 3

Плита ребристая 2ПВ10 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия или покрытия. Изделие относится к серии 1.865.1-4/84, выпуск 3, и предназначено для восприятия изгибающих нагрузок за счет продольных ребер жесткости, которые передают усилия на несущие стены, балки или ригели.

Элемент используется в промышленных и гражданских зданиях с балочными или ригельными каркасами. Ребристая конструкция обеспечивает повышенную несущую способность при относительно меньшей собственной массе по сравнению с плоскими плитами сплошного сечения. Неправильная ориентация ребер или недостаточное опирание могут привести к деформациям и снижению прочности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с проектной глубиной опирания. Изделие стыкуется с ригелями или балками, после чего выполняется омоноличивание швов и анкеровка для обеспечения совместной работы элементов каркаса.

• Ребра плиты воспринимают изгибающие моменты, распределяя нагрузку от пола, перегородок и оборудования на продольные опоры.
• Торцевые зоны изделия не должны повреждаться при строповке и разгрузке, так как они являются опорными и передают усилие на несущие конструкции.
• Швы между смежными плитами после монтажа заполняются бетоном по проектному решению для обеспечения дискретности перекрытия.
• Перед укладкой проверяется горизонтальность опорных площадок; отклонения по высоте не должны превышать допусков, указанных в рабочей документации.
• Пустоты между ребрами могут использоваться для прокладки инженерных коммуникаций только при условии согласования с проектом и без нарушения целостности арматуры.
• Монтаж ведется с использованием траверс или строп, обеспечивающих равномерное натяжение и предотвращающих перекос изделия.

После завершения монтажа и омоноличивания стыков перекрытие работает как единая жесткая диафрагма, передающая горизонтальные нагрузки на вертикальные несущие элементы.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Между рядами укладываются деревянные прокладки в местах, соответствующих опорным зонам, строго по одной вертикали. Высота штабеля не должна превышать значений, указанных в схеме складирования, во избежание деформаций нижних изделий.

При транспортировке плиты фиксируются на транспортном средстве с помощью инвентарных упоров и ремней, исключающих продольное и поперечное смещение. Погрузка и выгрузка выполняются с применением грузоподъемной техники за монтажные петли. Не допускается кантование или сбрасывание изделий.
