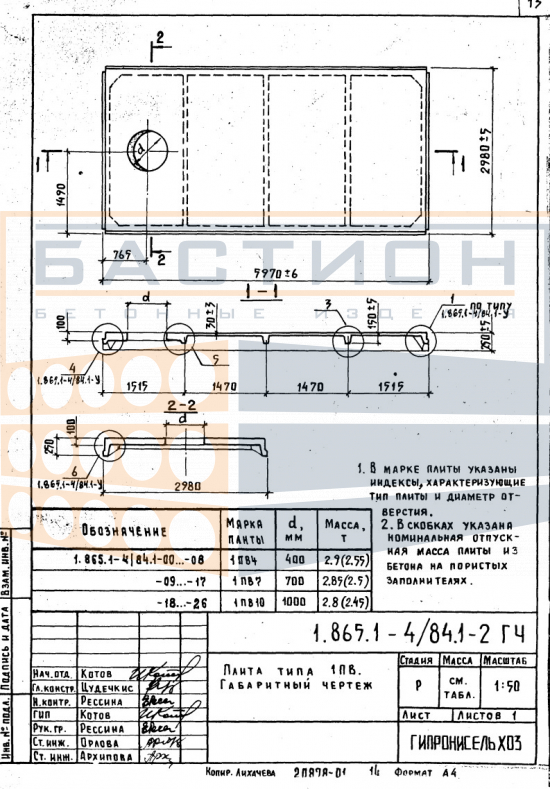

Плита ребристая 1ПВ7 - 1/2/3/4/5 АIV, АV, АтV (с, к, ск), серия 1.865.1-4/84, выпуск 1

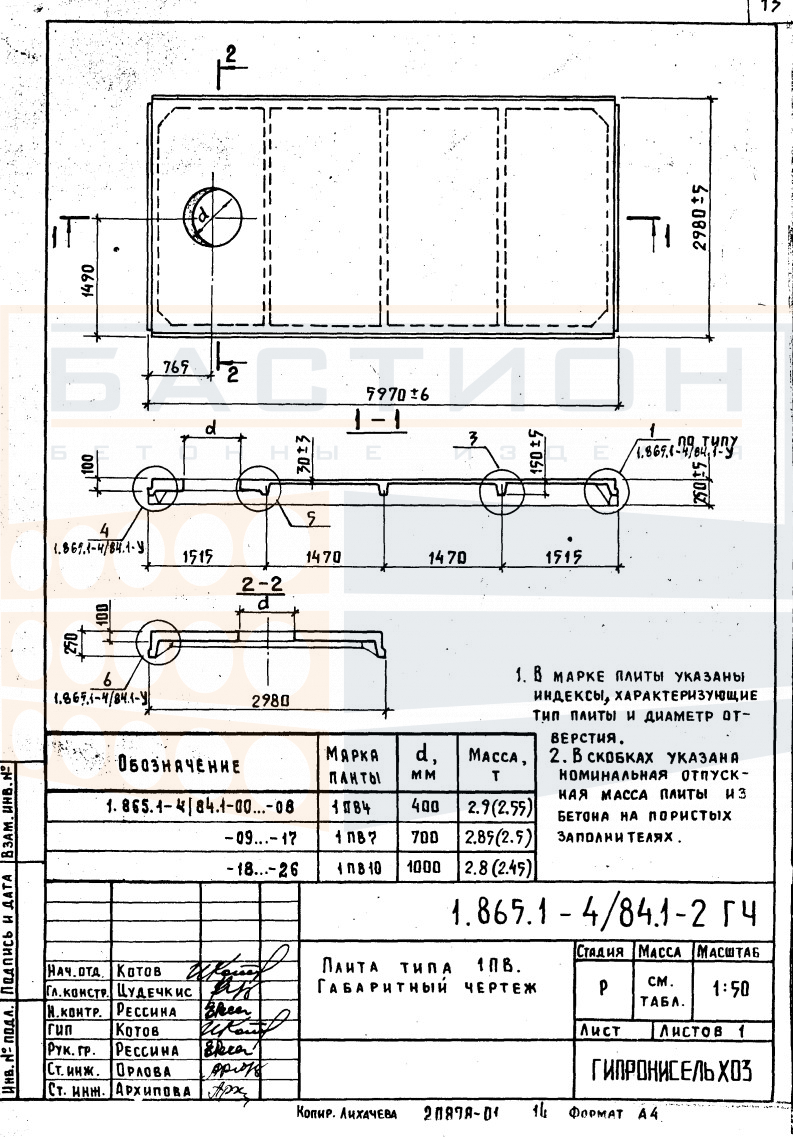

Плита ребристая 1ПВ7 — это железобетонный элемент сборного перекрытия, предназначенный для восприятия нагрузок от пола, оборудования, перегородок и временных воздействий с последующей передачей усилий на несущие стены, балки, ригели или колонны. Изделие относится к серии 1.865.1-4/84, выпуск 1, и применяется в перекрытиях промышленных и гражданских зданий. Конструкция включает систему продольных и поперечных ребер, которые образуют жесткое поле и обеспечивают устойчивость плиты в пролете.

Применение ребристой плиты 1ПВ7 возможно при шаге опорных конструкций, соответствующем ее длине (5970 мм) и ширине (2980 мм). Плита опирается на опорные плоскости по торцевым ребрам; глубина опирания назначается проектом и не должна быть менее установленных величин. Неправильный монтаж, в частности недостаточное опирание или перекос плиты, может привести к неравномерному распределению нагрузок и снижению несущей способности. Сопряжение плит между собой осуществляется через продольные швы, которые после заполнения бетоном обеспечивают диск перекрытия. Для совместной работы перекрытия с опорами выполняется анкеровка плит.

Область применения и технические особенности

Плиты 1ПВ7 монтируются с использованием кранов; строповка производится за монтажные петли, расположенные в продольных ребрах. Перед установкой проверяется соответствие отметок опорных поверхностей и точность расположения. После монтажа выполняется омоноличивание продольных швов и анкеровка плит к опорам.

• Плита работает в пролете между опорами; передача нагрузки осуществляется через торцевые ребра, поэтому опирание должно быть равномерным, без зазоров и перекосов.
• Продольные швы между плитами заполняются бетоном класса по проекту; это необходимо для формирования цельного диска перекрытия и перераспределения усилий.
• Монтажные петли используются только для строповки; после установки они отгибаются или срезаются в соответствии с рабочей документацией.
• Опирание плиты выполняется с проектным зазором; отклонение от проектного положения не должно превышать допускаемых значений, указанных в проекте.
• Ребра плиты не должны иметь повреждений в опорных зонах; сколы бетона глубиной более 10 мм не допускаются без согласования с проектной организацией.
• Анкеровка плит к опорам производится через выпуски арматуры или сварные соединения по проекту, чтобы обеспечить дисковую работу перекрытия.
• Ориентация плиты при монтаже строго по проекту; поворот гранями не допускается, так как это меняет направление ребер и снижает жесткость.

Соблюдение требований к опиранию, омоноличиванию и анкеровке плит 1ПВ7 обеспечивает расчетную работу перекрытия в качестве горизонтального диска. Отклонения от проектных параметров монтажа вызывают концентрацию напряжений и могут привести к снижению несущей способности.

Правила хранения и транспортировки изделия

Плиты 1ПВ7 складируются в горизонтальном положении на выровненной площадке с твердым покрытием. Между изделиями укладываются прокладки в местах опорных зон (по торцевым ребрам). Прокладки должны располагаться строго по вертикали. Высота штабеля ограничивается условиями схемы складирования, исключающей повреждение нижних плит.

Транспортировка плит осуществляется в кузове с упором на опорные зоны и фиксацией от смещения. Перевозка навалом не допускается. Строповка выполняется за монтажные петли; удары, перекосы и резкие рывки при погрузке и выгрузке исключаются.
