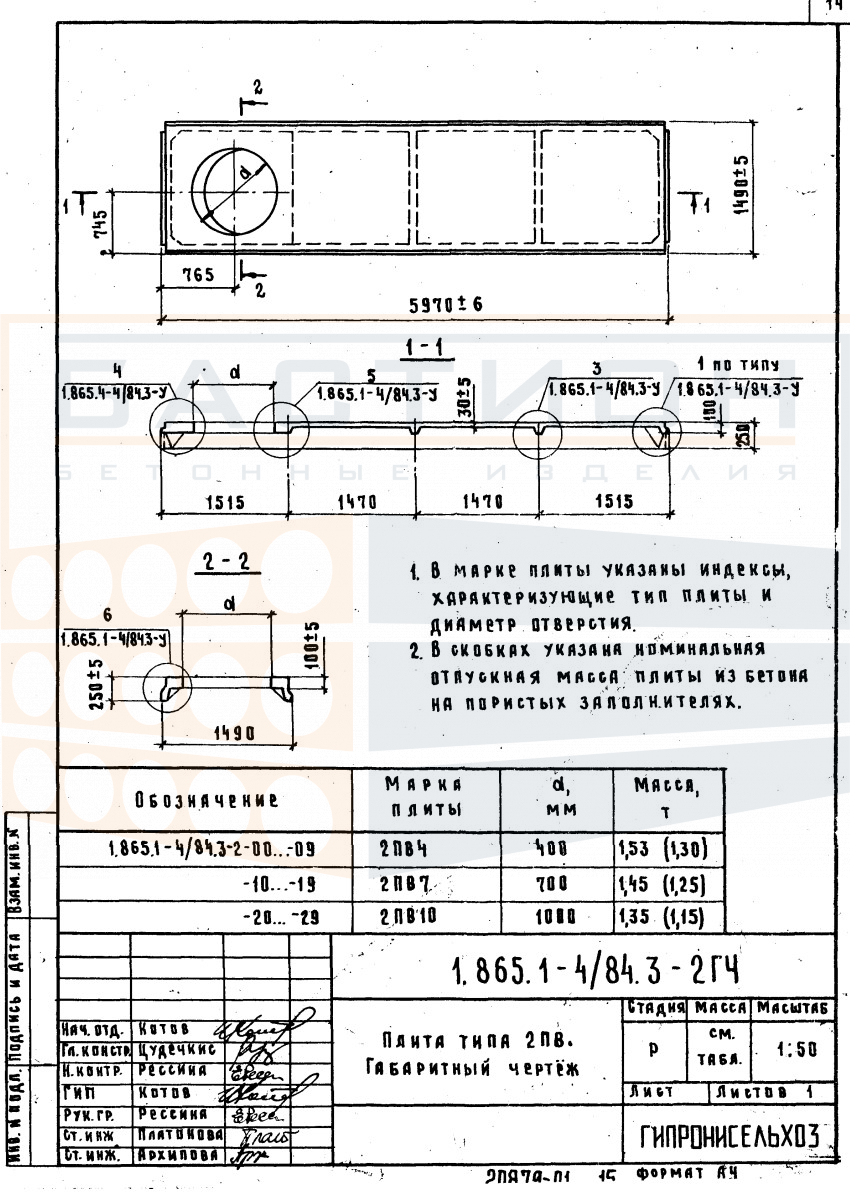

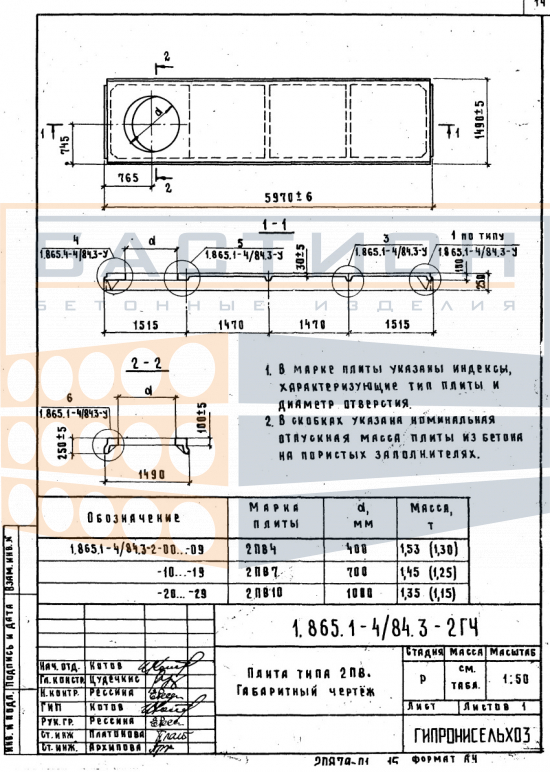

Плита ребристая 2ПВ4 - 2/3/4/5/6 АIV (АV, АтV) (с, к, ск), серия 1.865.1-4/84, выпуск 3

Плита ребристая 2ПВ4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.865.1-4/84 выпуск 3 и предназначено для восприятия эксплуатационных нагрузок от пола, оборудования и перегородок с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при изгибе при относительно небольшом расходе материала.

Применение плит данного типоразмера характерно для промышленных и гражданских зданий с шагом колонн или несущих стен, соответствующим проектному решению. Опирание плиты выполняется по двум сторонам — на продольные ребра. Неправильное опирание или повреждение торцевых зон снижает несущую способность. Монтаж производится с использованием крана, строповка осуществляется за монтажные петли. Перед установкой проверяется плоскость опорных площадок.

Область применения и технические особенности

Плита рассчитана на работу в пролете между опорами. Вертикальные ребра воспринимают изгибающие нагрузки, а полка распределяет нагрузку по ширине. Для обеспечения проектной работы требуется соблюдение правил опирания и стыковки.

• Плита опирается на несущие конструкции по двум сторонам вдоль ребер; глубина опирания устанавливается проектом и контролируется при монтаже.
• Ребра жесткости обеспечивают восприятие изгибающих моментов; ориентация плиты при монтаже должна соответствовать проектной схеме.
• Стыки между смежными плитами заполняются бетоном с последующим омоноличиванием для обеспечения совместной работы.
• Монтажные петли используются для строповки; после установки петли могут быть отогнуты или срезаны по проекту.
• Торцевые участки плиты являются опорными зонами; повреждение торцов при погрузке или складировании недопустимо.
• Пустоты в ребристой плите не предназначены для прокладки коммуникаций; отверстия под инженерные сети выполняются по согласованию с проектом.

Монтаж плит выполняется с выверкой по осям и отметкам. Отклонение от проектного положения не должно превышать допусков, установленных нормативной документацией. Швы и зазоры между элементами устраняются в соответствии с проектом.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой поверхности. Под опорные зоны укладываются деревянные прокладки, расположенные строго по вертикали в каждом ряду. Высота штабеля ограничивается условиями сохранности нижних изделий и возможностями погрузочной техники.

Транспортировка производится в горизонтальном положении с фиксацией от смещения. Полуприцеп оборудуется ложементами в опорных зонах. Погрузка и выгрузка осуществляются краном с применением траверс для равномерного распределения усилий. Запрещается сбрасывать плиты или перемещать их волоком.
