Панель цокольная трехслойная ПЦТ 66.15.3,0-6Т-1 (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 66.15.3,0-6Т-1 (П, М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие, применяемое в качестве наружной ограждающей конструкции цокольного этажа здания. Панель воспринимает вертикальные и горизонтальные нагрузки, передаваемые от вышележащих конструкций, и обеспечивает теплозащиту за счет трехслойной структуры с теплоизоляционным слоем. Основные несущие слои выполняются из тяжелого бетона, армированного стальными каркасами.

В строительстве жилых и общественных зданий данная панель устанавливается в зоне цоколя, где она контактирует с грунтом и атмосферными воздействиями. Панель воспринимает нагрузки от перекрытий и стен, а также боковое давление грунта. Неправильный подбор типоразмера или отклонение от проектных требований могут привести к нарушению теплозащиты и снижению несущей способности ограждения.

Область применения и технические особенности

Панель ПЦТ 66.15.3,0-6Т-1 (П, М) предназначена для использования в каркасных зданиях с шагом поперечных несущих конструкций до 6,6 м. Монтаж панелей выполняется с опиранием на фундаментные балки или на столбчатые фундаменты с последующим креплением к колоннам каркаса. Стыки между панелями заполняются утеплителем и герметизируются для обеспечения воздухонепроницаемости.

• Панель имеет три слоя: наружные железобетонные слои толщиной, обеспечивающей несущую способность, и внутренний теплоизоляционный слой из эффективного утеплителя. Толщина теплоизоляции задается проектом в зависимости от климатических условий.
• Размеры панели: длина 6580 мм, ширина 1480 мм, высота 300 мм. Масса одной панели составляет 4200 кг, что требует применения грузоподъемного оборудования соответствующей грузоподъемности.
• При монтаже панель фиксируется с помощью сварки закладных деталей к элементам каркаса. Для защиты от коррозии сварные швы и закладные детали огрунтовываются.
• Для обеспечения герметичности стыков между панелями применяются уплотняющие прокладки и герметизирующие мастики. Вертикальные и горизонтальные швы заполняются утеплителем.

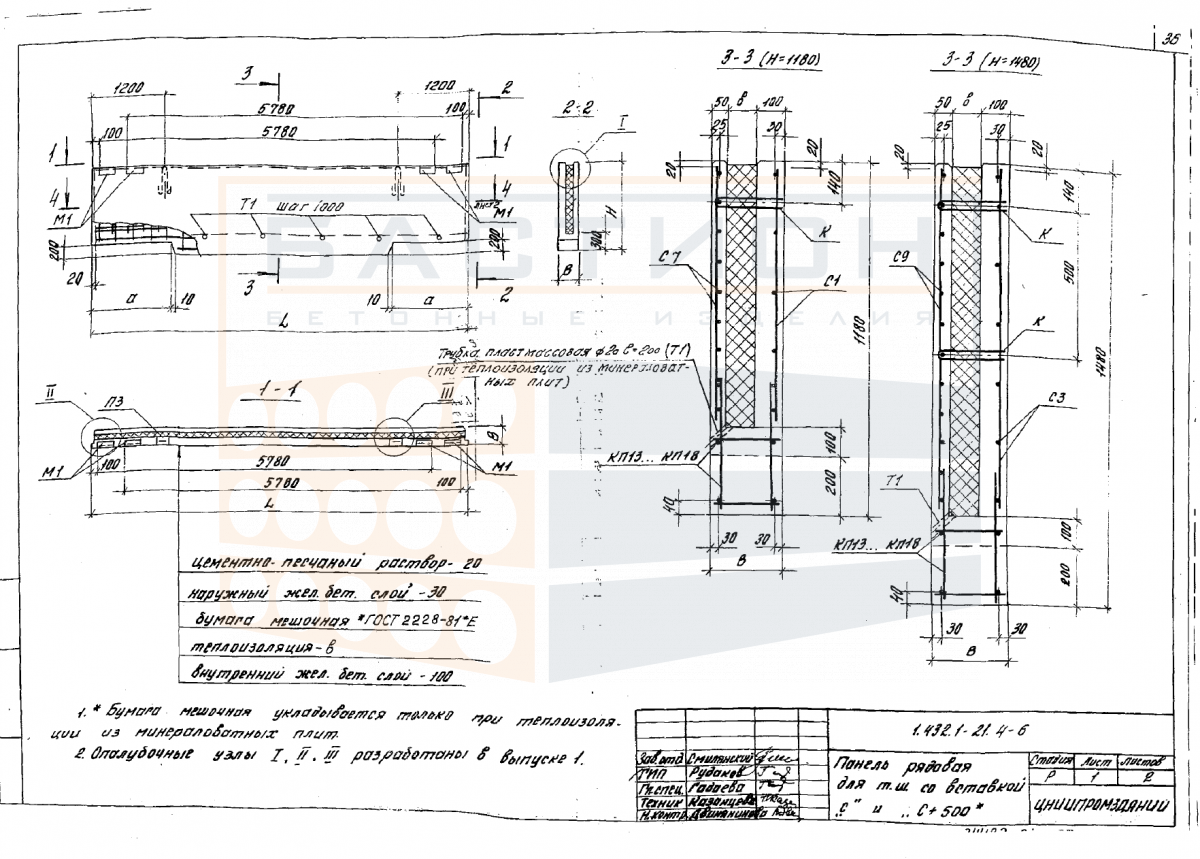

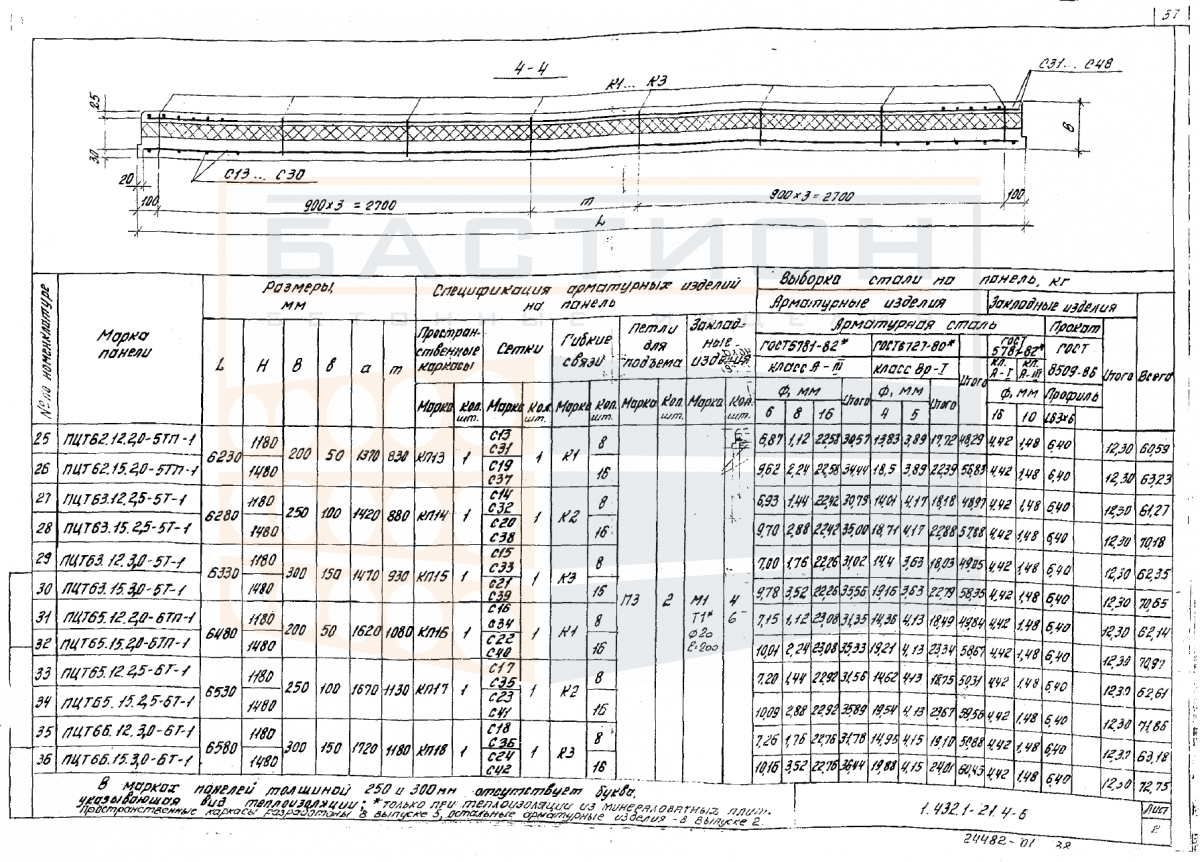

• Панели изготавливаются по серии 1.432.1-21 вып. 4, которая регламентирует геометрические параметры, армирование и расположение закладных деталей.
• Класс бетона по прочности на сжатие, морозостойкость и водонепроницаемость принимаются по проекту в зависимости от условий эксплуатации цокольного ограждения.
• При транспортировке и хранении панели должны быть защищены от увлажнения теплоизоляционного слоя и повреждения кромок.

Таким образом, применение панели ПЦТ 66.15.3,0-6Т-1 (П, М) позволяет обеспечить долговечность и теплозащиту цокольной части здания при соблюдении проектных решений по монтажу и герметизации стыков.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в вертикальном положении в специальных кассетах или в штабелях с опиранием на деревянные прокладки, расположенные на расстоянии не более 1,5 м от торцов. Прокладки устанавливаются строго по вертикали одна над другой. Количество рядов в штабеле не должно превышать двух, чтобы избежать деформации нижних панелей. Теплоизоляционный слой должен быть защищен от увлажнения.

Транспортировка панелей производится в вертикальном положении на специальных панелевозах с надежным креплением от опрокидывания. Запрещается перевозка панелей навалом или с опиранием на теплоизоляционный слой. Погрузка и выгрузка выполняются с помощью траверс с мягкими стропами, исключающими повреждение кромок и закладных деталей. При перевозке следует исключить удары и резкие перемещения груза.
