Панель цокольная трехслойная ПЦТ 62.12.2,0-5ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 62.12.2,0-5ТП-1 — это железобетонное изделие заводского изготовления, предназначенное для ограждения и теплоизоляции цокольных этажей зданий. Конструкция панели включает наружный и внутренний слои из тяжелого бетона с промежуточным эффективным утеплителем, что обеспечивает несущую способность, защиту от грунтовой влаги и требуемое термическое сопротивление ограждающей конструкции.

Панели данной серии применяются в подземных частях зданий для восприятия бокового давления грунта и передачи вертикальных нагрузок от вышележащих стен. Неправильный выбор типоразмера или нарушение технологии монтажа могут привести к потере устойчивости ограждения, промерзанию цоколя или проникновению грунтовых вод. Изделие рассчитано на эксплуатацию в неагрессивной среде при соблюдении проектных решений по гидроизоляции и дренажу.

Область применения и технические особенности

Монтаж панелей выполняется на выровненное основание по ряду фундаментных блоков или монолитной ленте с обязательным устройством гидроизоляционного слоя. Стыки между панелями герметизируются упругими прокладками и замоноличиваются бетоном класса не ниже B15. Для обеспечения пространственной жесткости панели соединяются с вышележащими стеновыми конструкциями сварными закладными деталями.

• Трехслойная конструкция с утеплителем внутри обеспечивает одновременное выполнение несущих, ограждающих и теплоизоляционных функций в цокольной части здания.
• Панель рассчитана на опирание по двум сторонам или по контуру; схема опирания уточняется по проекту в зависимости от действующих нагрузок.
• Вертикальные и горизонтальные швы между панелями защищают от проникновения влаги с помощью герметизирующих составов и водоотбойных лент.
• Для подъема и монтажа используются все монтажные петли одновременно; строповка должна исключать раскачивание и удары об элементы опалубки или соседние панели.
• Допускается установка панелей в грунте при наличии проектного дренажа; отсутствие отвода воды может вызвать переувлажнение утеплителя и снижение теплозащиты.

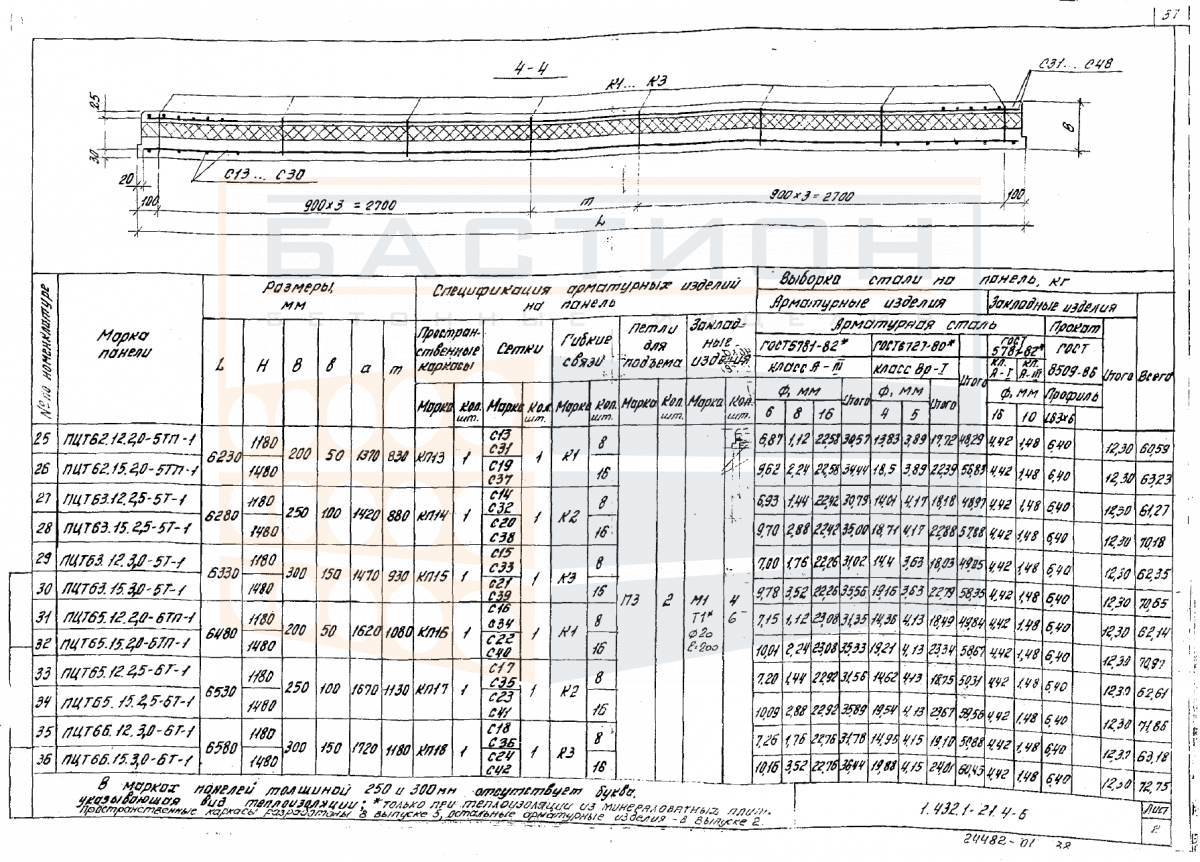

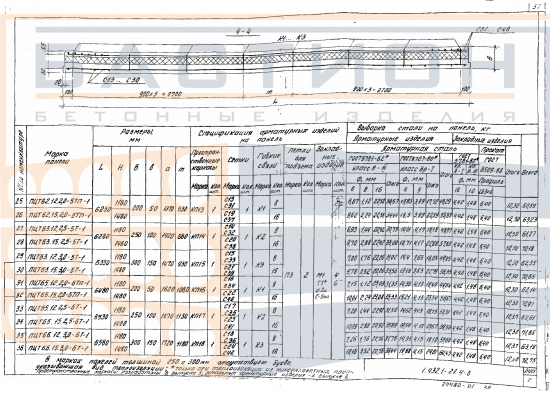

• Габаритные размеры (длина 6230 мм, ширина 1180 мм, высота 200 мм) и масса (3000 кг) требуют использования крана грузоподъемностью не менее 5 т и расчета строповочных приспособлений.

Для обеспечения долговечности конструкции необходимо строго соблюдать проектную схему опирания, качественно герметизировать стыки и выполнять защиту утеплителя от увлажнения. Панели изготавливаются по серии 1.432.1-21 вып.4 и соответствуют требованиям ГОСТ 31310-2015.

Правила хранения и транспортировки изделия

Панели складируются на ровной площадке с твердым покрытием в вертикальном положении в специальных кассетах, исключающих опрокидывание. При хранении в штабелях в горизонтальном положении панели укладываются на деревянные прокладки толщиной не менее 50 мм, расположенные под монтажными петлями. Высота штабеля не должна превышать 2,5 м, а общее количество ярусов — не более 5. Между рядами обязательно устанавливаются прокладки строго по вертикали.

Транспортировка панелей осуществляется в кузове автомобиля с фиксацией в вертикальном или наклонном положении с упором в передний борт и креплением ремнями. Укладка в горизонтальном положении допускается только при условии размещения опор под монтажные петли и равномерного распределения нагрузки. Запрещается перевозка панелей навалом, сброс при разгрузке и удары о жесткие предметы. Подъем выполнять с применением траверсы или стропов, обеспечивающих равномерный захват.
