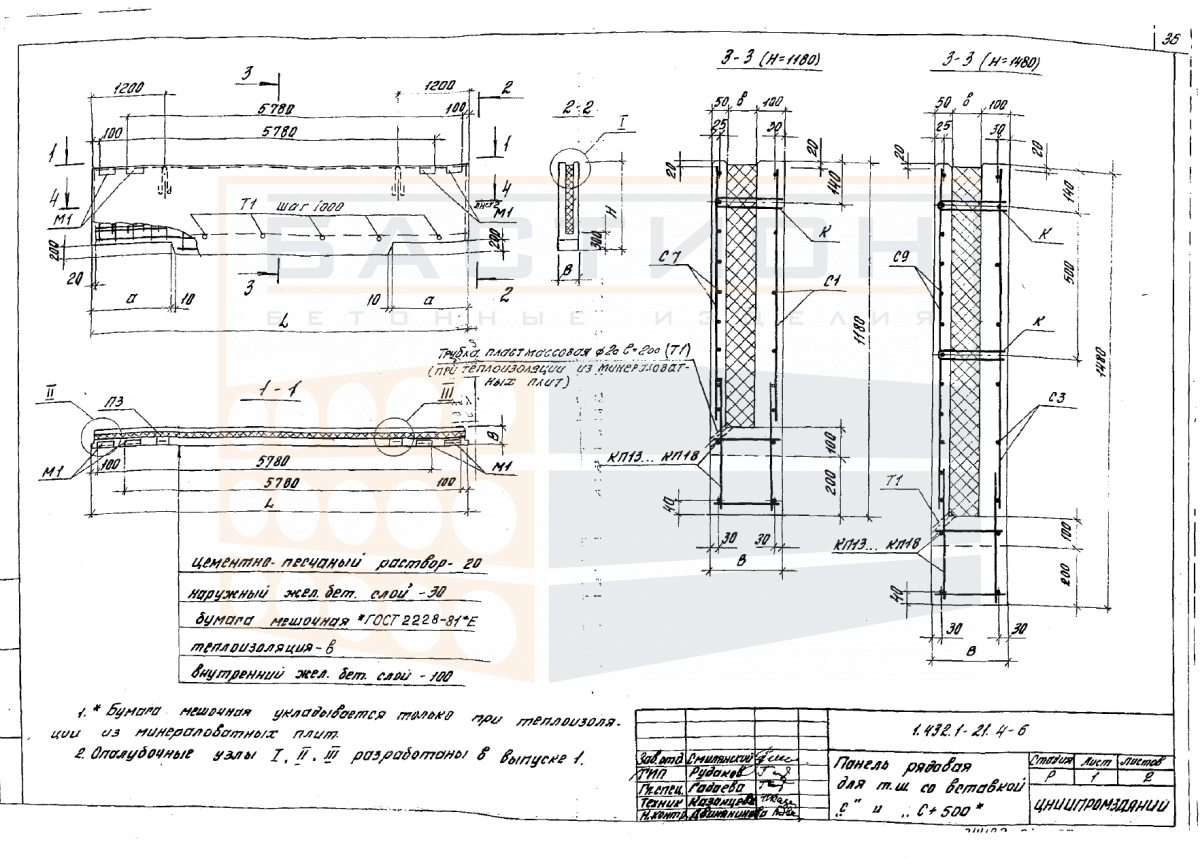

Панель цокольная трехслойная ПЦТ 63.15.2,5-5Т-1 (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 63.15.2,5-5Т-1 (П, М) — сборный железобетонный элемент, предназначенный для устройства цокольного пояса здания. Изделие выполняет функцию наружного ограждения и воспринимает нагрузки от вышележащих конструкций, обеспечивая теплозащиту за счет трехслойной структуры с внутренним утеплителем. Материал — тяжелый бетон с предварительно напряженным армированием, что обеспечивает несущую способность и долговечность.

Применяется в жилых и общественных зданиях с несущими стенами или каркасным остовом. Панель монтируется на фундаментные блоки или ростверк, фиксируется сваркой закладных деталей. Вертикальные и горизонтальные швы заполняются бетоном с уплотнением. Ошибки при установке, такие как смещение опорных площадок, могут привести к неравномерной осадке и трещинам.

Область применения и технические особенности

Монтаж панелей производится строго по проектной документации, с использованием выверки по осям и отметкам. Опирание осуществляется на две точки, расположенные симметрично. Для соединения применяются стальные закладные детали, предусмотренные серией 1.432.1-21 вып. 4. Толщина стенки позволяет размещение утеплителя, класс бетона и армирование подобраны для восприятия расчетных нагрузок.

• Назначение панели — защита цоколя от грунтовой влаги, механических повреждений и промерзания, а также участие в формировании теплового контура здания.
• Монтаж выполняется на выровненный слой цементно-песчаного раствора с обязательной временной фиксацией инвентарными подкосами до окончательной сварки.
• Стыковка панелей предусматривает пазогребневое соединение боковых граней и сварку закладных деталей, обеспечивая герметичность и прочность.
• Панель воспринимает вертикальную нагрузку от вышележащих стен и перекрытий, а также ветровые и температурные воздействия, передавая их на фундамент.
• Трехслойная конструкция с утеплителем позволяет достичь требуемых теплотехнических характеристик без дополнительного утепления цокольной части.
• Изготовление по ГОСТ 31310-2015 гарантирует контроль геометрии, прочности и долговечности изделия при соблюдении технологии установки.

Правильный подбор типа панели и ее установка в проектное положение обеспечивают надежную эксплуатацию ограждающих конструкций здания.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на деревянных прокладках, расположенных строго под монтажными петлями. Высота штабеля не должна превышать двух рядов для предотвращения деформаций. Основание должно быть ровным, без просадок.

Транспортировка осуществляется в вертикальном или наклонном положении с надежным креплением к транспортному средству. Запрещается перевозка панелей навалом. Погрузка производится за монтажные петли с применением траверс, исключающих раскачивание и удары.
