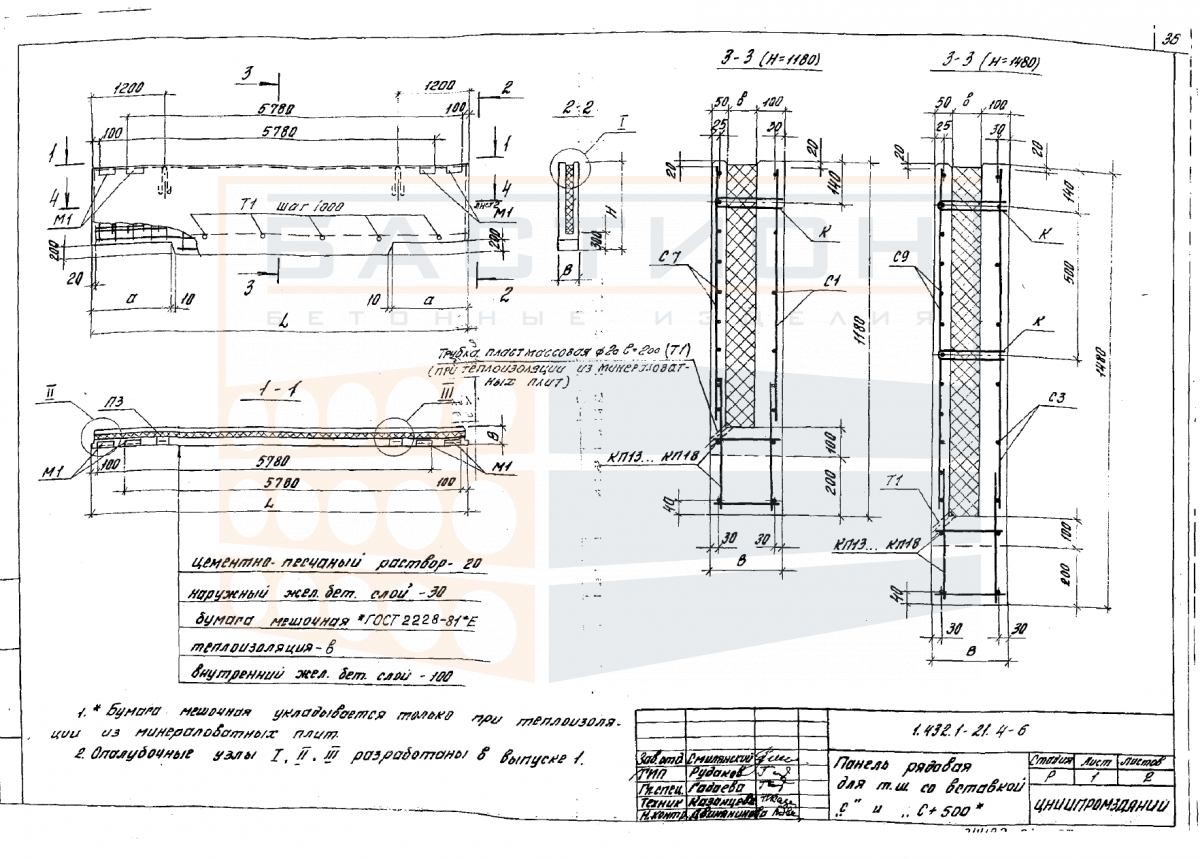

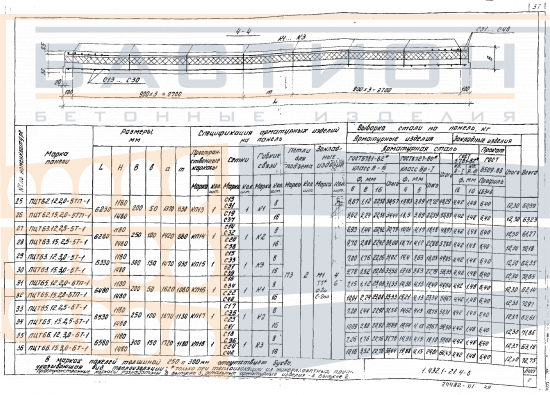

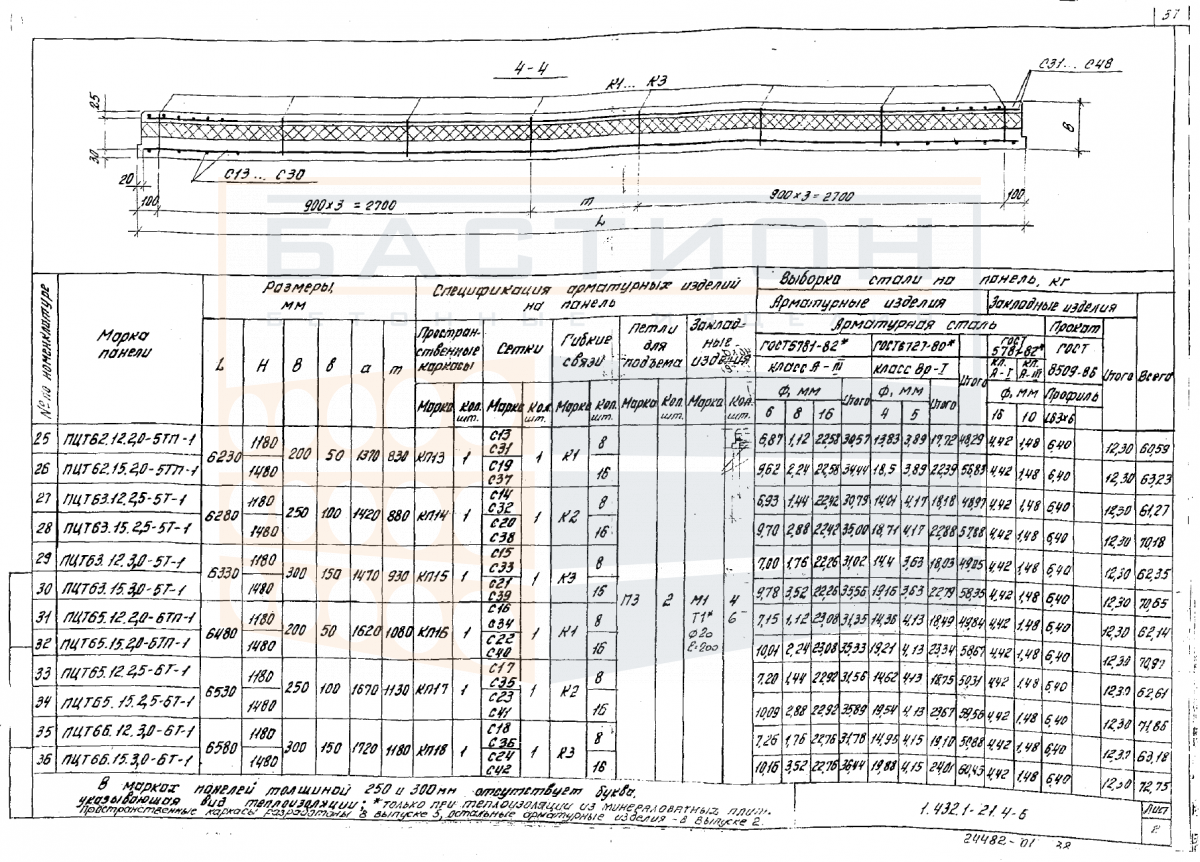

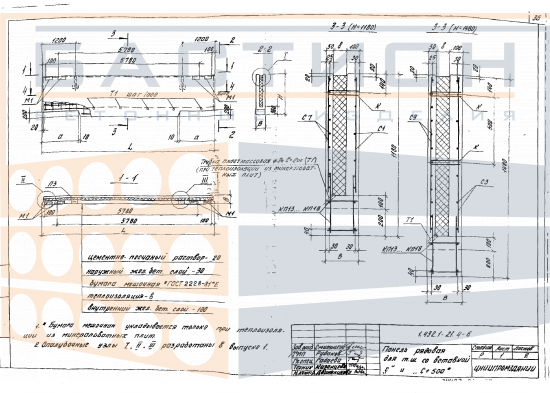

Панель цокольная трехслойная ПЦТ 62.15.2,0-5ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 62.15.2,0-5ТП-1 — это железобетонное изделие, предназначенное для устройства наружного слоя стен подземной части зданий. Конструкция панели выполнена по серии 1.432.1-21 вып. 4 и включает два несущих слоя из тяжелого бетона с внутренним стальным армированием и слой утеплителя между ними. Панель обеспечивает теплозащиту и воспринимает вертикальные нагрузки от вышележащих конструкций, передавая их на фундамент. Материал панели — тяжелый бетон, армированный стальными каркасами и сетками, что гарантирует прочность и долговечность при воздействии грунтовой влаги и перепадов температур.

Изделие применяется при строительстве жилых, общественных и промышленных зданий с подвальными или цокольными этажами. Панели монтируются в стену подвала или цоколя и воспринимают нагрузки от грунта, перекрытий и вышележащих этажей. Ошибки при подборе толщины утеплителя, марки бетона или схемы армирования могут привести к промерзанию стен, потере несущей способности или появлению трещин. Поэтому назначение конкретных классов бетона и арматуры выполняется по проектной документации на объект.

Область применения и технические особенности

Панели ПЦТ 62.15.2,0-5ТП-1 устанавливаются в цокольной части здания между фундаментными блоками и стенами первого этажа. Монтаж ведут с использованием крана, панели опираются на фундаментные блоки или ленточный фундамент. Стыки между панелями заполняются бетоном или раствором для обеспечения герметичности. Вертикальные швы армируются и омоноличиваются, чтобы обеспечить пространственную жесткость конструкции.

• Панель предназначена для несущих и ограждающих конструкций цокольного этажа, воспринимает вертикальные и горизонтальные нагрузки от грунта и здания.
• Изделие имеет расчетную толщину 200 мм, что позволяет разместить утеплитель в средней части и обеспечить необходимые теплозащитные свойства для отапливаемых подвалов.
• Поверхность панели со стороны внутреннего помещения может быть подготовлена под отделку штукатурными составами или под облицовку.
• Панели стыкуются между собой через выпуски арматуры, которые связываются и замоноличиваются, создавая непрерывный пояс жесткости по периметру здания.
• При монтаже необходимо обеспечивать проектное положение панелей с помощью временных подкосов до завершения омоноличивания стыков.
• Для пропуска инженерных коммуникаций в панелях могут предусматриваться отверстия и закладные детали в соответствии с рабочими чертежами.
• Применение панели допускается в агрессивной среде с неагрессивной степенью воздействия при наличии в проекте мероприятий по антикоррозийной защите закладных деталей.

Так как панель является цокольной, она контактирует с грунтом, поэтому проектом должны быть предусмотрены гидроизоляция наружной поверхности и дренаж при высоком уровне грунтовых вод.

Правила хранения и транспортировки изделия

Панели хранят в вертикальном или горизонтальном положении. При горизонтальном складировании изделия укладывают на ровную площадку с деревянными прокладками, расположенными на расстоянии не более 1,5 м от торцов. Высота штабеля не должна превышать 2,5 м. Между панелями также устанавливают прокладки для предотвращения повреждения поверхностей.

Транспортировка осуществляется в автотранспорте с опорой панелей на прокладки и раскреплением от смещения. Панели перевозятся в положении, близком к рабочему, или горизонтально с жесткой фиксацией. Запрещается разгрузка сбрасыванием или навалом. При погрузке и выгрузке необходимо использовать мягкие стропы для исключения повреждения бетона и арматуры.
