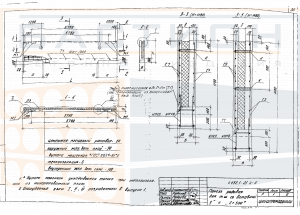

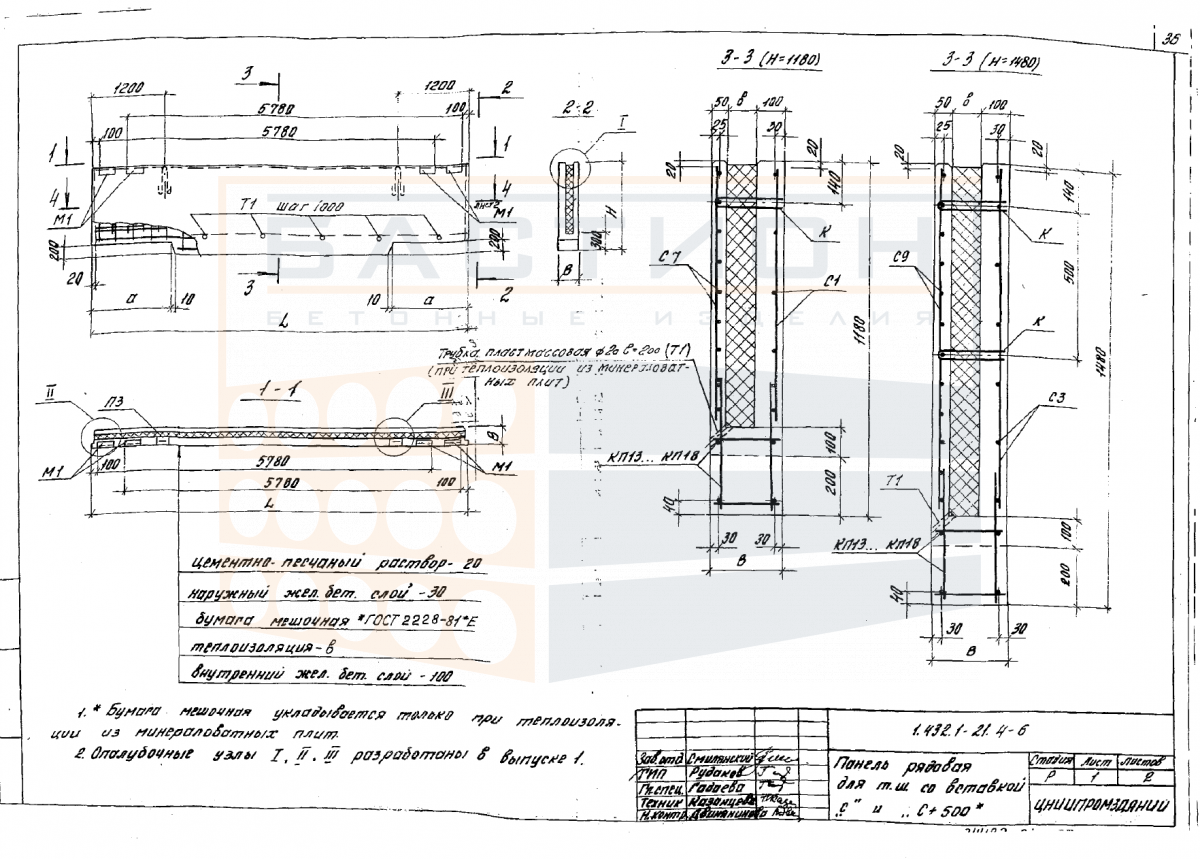

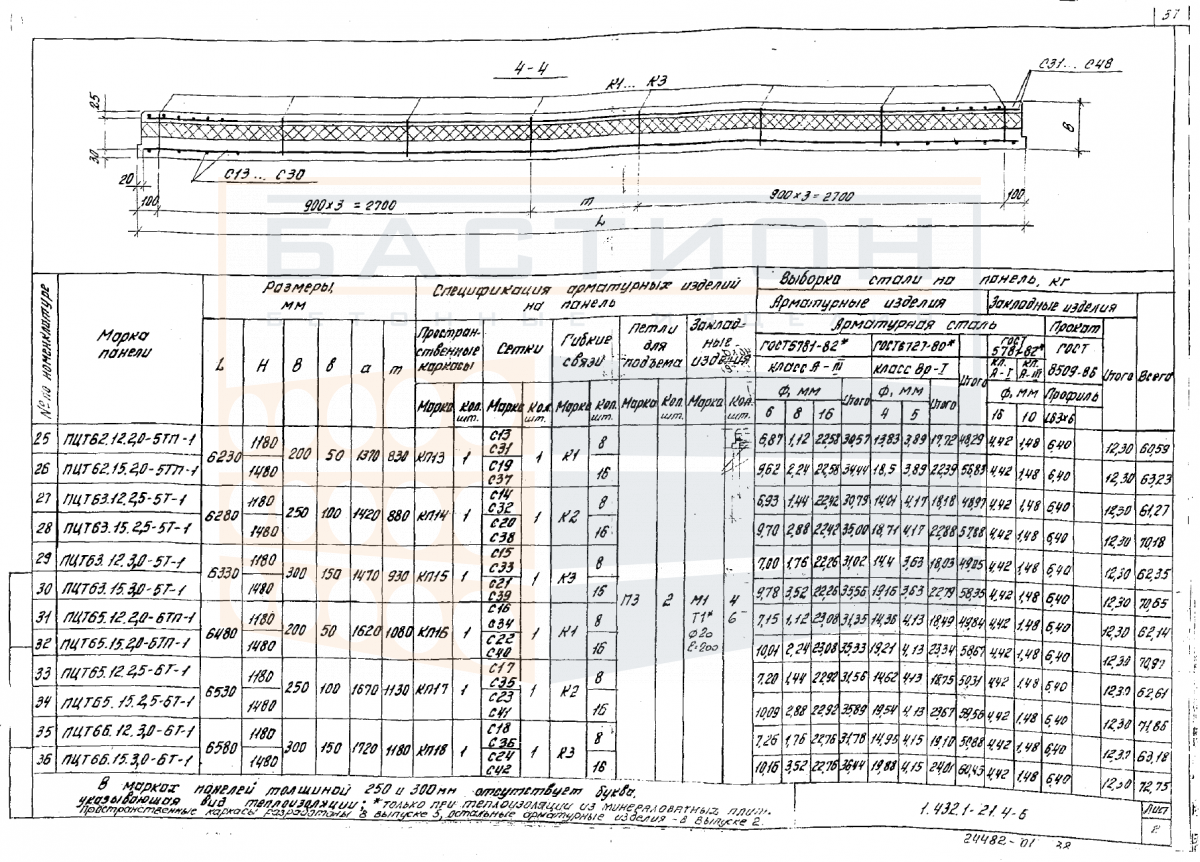

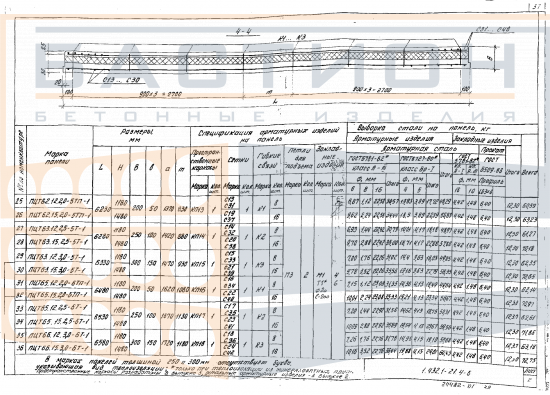

Панель цокольная трехслойная ПЦТ 65.12.2,5-6Т-1 (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 65.12.2,5-6Т-1 (П, М) — железобетонное изделие, предназначенное для устройства цокольной части зданий с подвалами или техническими подпольями. Конструкция состоит из трех слоев: внутреннего несущего из тяжелого бетона, среднего теплоизоляционного и наружного защитно-декоративного. Панель воспринимает нагрузки от вышележащих стен и перекрытий, передавая их на фундамент, одновременно обеспечивая теплозащиту и гидроизоляцию подземной части. Трехслойное исполнение исключает промерзание в зоне цоколя и образование конденсата на внутренних поверхностях.

Изделие применяется в жилых, общественных и промышленных зданиях. Монтаж выполняется на ленточные фундаменты или фундаментные балки по серии 1.432.1-21 вып. 4 с опиранием по всей длине. Вертикальные стыки заполняются утеплителем и герметизируются; боковые грани имеют пазогребневый замок для повышения герметичности. Ошибки при подборе размеров или некачественная герметизация стыков приводят к теплопотерям и увлажнению стен.

Область применения и технические особенности

Панели ПЦТ по серии 1.432.1-21 вып. 4 и ГОСТ 31310-2015 применяются в соответствии с проектной документацией. Технические характеристики, включая класс бетона, марку арматуры, морозостойкость и водонепроницаемость, задаются проектом для конкретных условий эксплуатации. Установка панелей производится на выровненное основание с обязательной гидроизоляцией.

• Предназначена для наружных стен цокольного этажа, воспринимает нагрузки от перекрытий и вышележащих конструкций.
• Обеспечивает теплозащиту за счет внутреннего слоя утеплителя, снижая теплопотери через подземную часть здания.
• Трехслойная конструкция предотвращает промерзание и образование конденсата при правильном устройстве пароизоляции.
• Монтаж производится на фундаментную ленту или балки с опиранием не менее 100 мм, с выверкой по вертикали и горизонтали.
• Стыки между панелями уплотняются герметиком и утеплителем, торцевые грани соединяются шпунт-гребнем для герметичности.
• Для подъема и монтажа используются монтажные петли; после установки петли срезаются.
• Класс бетона, толщина утеплителя и армирование принимаются по проекту в зависимости от нагрузок и климатических условий.

Применение панелей ПЦТ требует строгого соблюдения проектных решений по узлам опирания и стыковки. Отклонения от проекта снижают несущую способность и теплотехнические характеристики.

Правила хранения и транспортировки изделия

Панели хранятся в горизонтальном положении на выровненной площадке с твердым покрытием. Под нижний ряд укладываются деревянные прокладки толщиной не менее 50 мм для предотвращения повреждения кромок. Штабелирование допускается высотой до 2,5 м с прокладками между рядами, расположенными строго вертикально одна над другой.

Транспортировка осуществляется в вертикальном или наклонном положении в специальных кассетах или на пирамидах. При горизонтальной перевозке панели укладываются на подкладки и фиксируются от смещения. Запрещается перевозка навалом или с выступающими элементами. Погрузку и выгрузку производят с использованием мягких стропов для исключения сколов бетона.
